Warum sollte man sich für die selbstschließende EMV-Abschirmhülse MBS-TC-S entscheiden?
• Bauen Sie eine zuverlässige leitfähige Abschirmung
Verzinntes Kupfergeflecht bildet eine robuste leitfähige Schicht um empfindliche Kabelbaugruppen.
• Nachrüstung ohne Neuverkabelung
Das selbstschließende geteilte Profil wird installiert, nachdem Verbinder und Abzweigungen bereits vorhanden sind.
• Zuverlässige Erdung gewährleisten
Das Metallgeflecht kann mithilfe eines geeigneten Anschlusses mit Gehäuserückwänden, Klemmen oder geerdeten Gehäusen verbunden werden.
• Verbesserung der Anschlusshaltbarkeit
Eine Verzinnung bietet eine bessere Oberflächenoxidationsbeständigkeit und Lötbarkeit als blankes Kupfer.

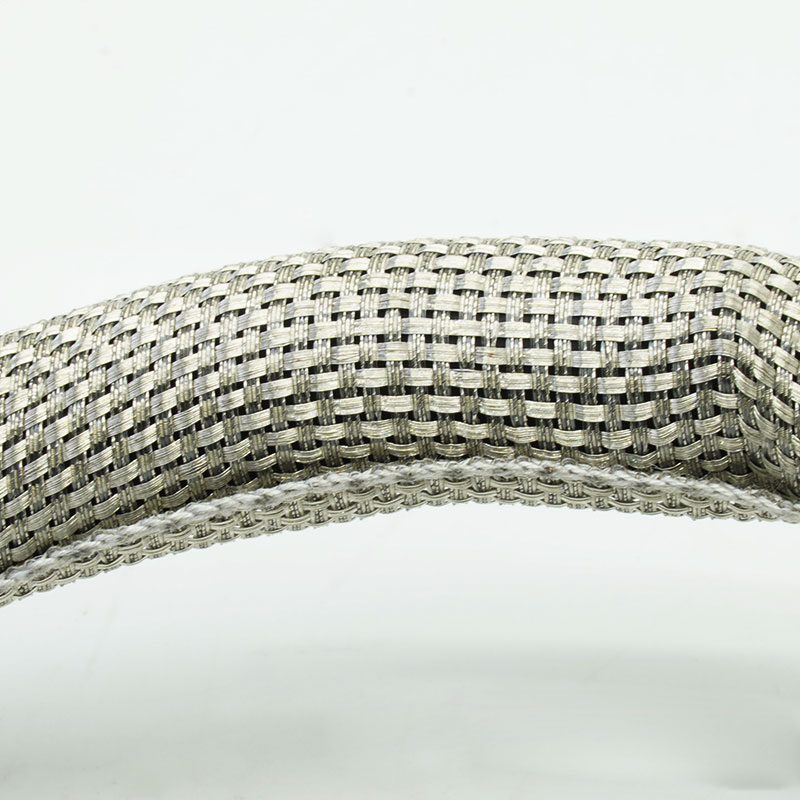

1. Verzinntes Kupfergeflecht
Verbindet die Leitfähigkeit von Kupfer mit einer schützenden, verzinnten Oberfläche.

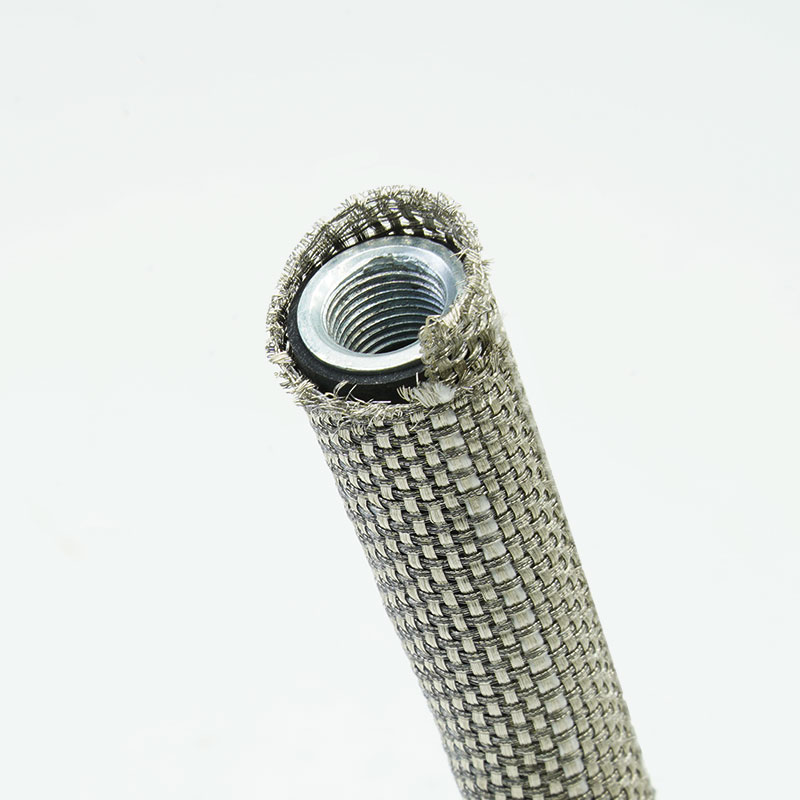

2. Selbstschließende, umlaufende Struktur
Gewährleistet eine leitfähige Abdeckung innerhalb eines definierten Bündelbereichs.

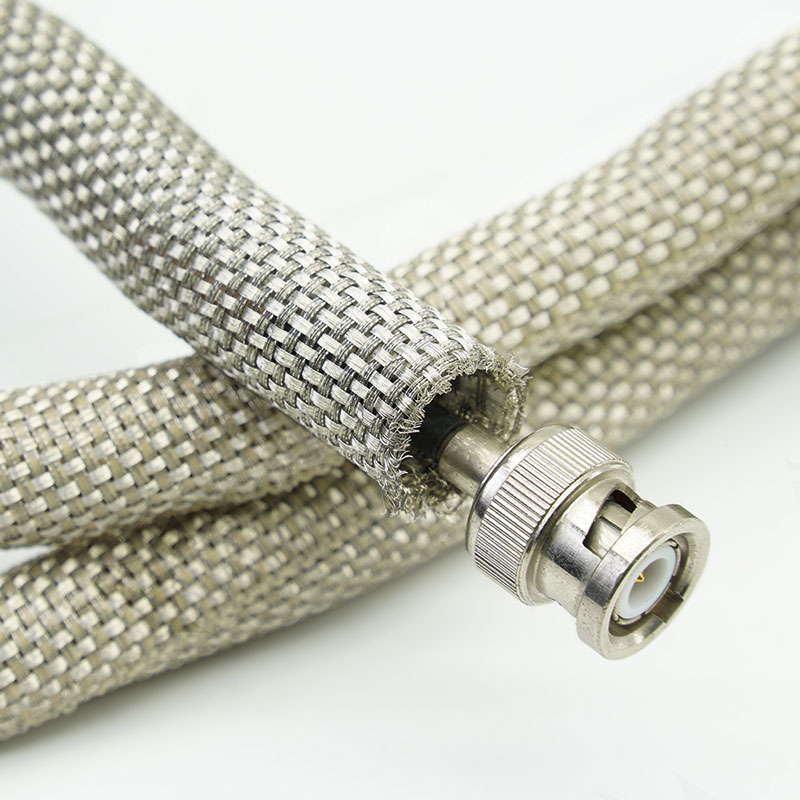

3. Seiteneinbau
Passt auf fertige Kabelbäume, ohne dass die Anschlüsse entfernt werden müssen.
4. Erdungs- und Potentialausgleichsfähigkeit
Unterstützt niederohmige Verbindungen zu leitfähigen Gerätestrukturen.

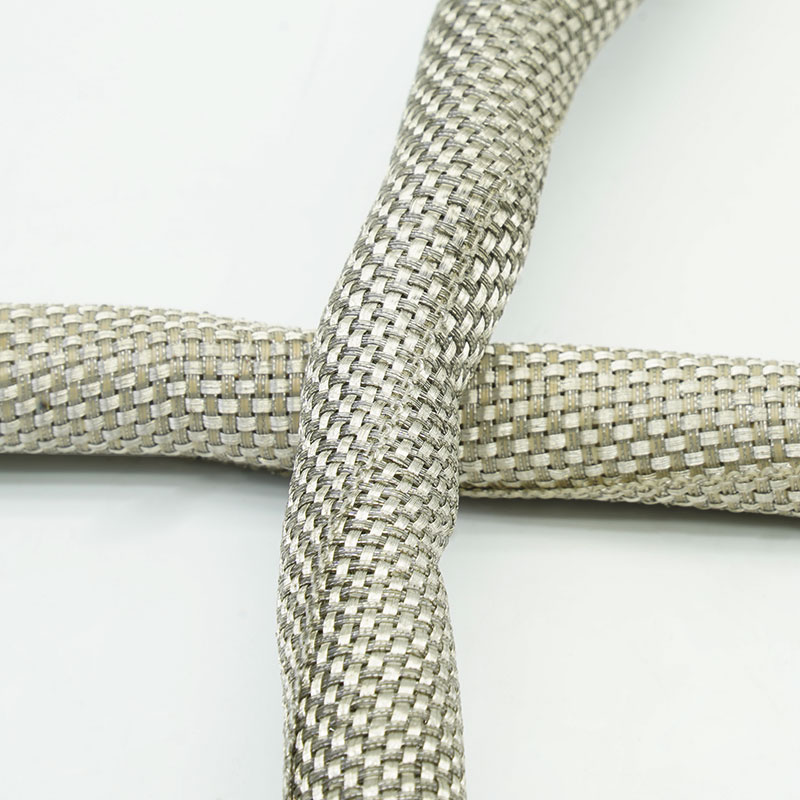

5. Flexible Metallkonstruktion
Folgt Kabelbiegungen und sich ändernden Kabelbaumprofilen.
6. Unterstützung für EMI- und RFI-Abschirmung
Hilft dabei, abgestrahlte Störungen in korrekt konstruierten Baugruppen zu reduzieren.
7. Kundenspezifische Leiterkonfigurationen
Drahtdurchmesser, Abdeckung, Überlappung, Größe und fertige Länge können überprüft werden.
| Material | Verzinntes Kupfer & PPS |
| Konstruktion | Selbstschließendes, geteiltes Metallgeflecht |
| Schutzabdeckung | Projektspezifische Flechtabdeckung |
| Standardaussehen | Metallischer Kupferton |
| Überlappen | ≥35% |
| Betriebstemperatur | -40℃~+125℃ |
| Entflammbarkeit | Selbstverlöschend |
| Schirmwirkung | ≥75 dB (30 MHz-3 GHz) gemäß GB/T 30142-2013. |
| Standardfarbe | Natürliche Silberfarbe |
| Konformitätsdokumentation | RoHS, REACH |
| Schneidwerkzeug | Schere |
| Lieferformat | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | ID (mm) | OD (mm) | Ausbreitungsbreite (mm) | Verpackung Länge (m/Spule) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Typische Anwendungen
Industrielle Steuerungssysteme
Schützt Sensoren, Encoder und Kommunikationskabel, die in der Nähe von Antrieben, Schützen und Motoren verlegt sind.
Automobil- und Elektrofahrzeugelektronik
Fügt Niederspannungssignal- und Kommunikationskabelbäumen in der Nähe von Schaltanlagen eine brauchbare Abschirmung hinzu.
Roboter- und Servoausrüstung
Gewährleistet die leitfähige Abdeckung der Rückkopplungs- und Steuerleitungen, die für Reparaturen zugänglich sein müssen.
Leistungselektronik und Testsysteme
Unterstützt die Erdung von Kabeln mit Gehäusen bei Umrichtern, Wechselrichtern und Laborgeräten.
Geerdete Geräteverbindungen
Bietet eine flexible leitfähige Hülle, bei der sowohl Schirmungsdurchgängigkeit als auch mechanischer Zugang wichtig sind.
Definieren Sie die Bündelreichweite, die erforderliche Installationsabdeckung, den Frequenzbereich, den Widerstands- bzw. Erdungszielwert und die Anschlussmethode. Geben Sie die Steckergeometrie, den Biegeradius, die Bewegungsfreiheit, den zu erwartenden Strom und die Umgebungsbedingungen an. Die Schirmleistung hängt maßgeblich von einem durchgehenden Umfangskontakt, Überlappung und Erdung ab; die Hülse sollte als Teil der gesamten EMV-Baugruppe bewertet werden.
Anpassungsmöglichkeiten
Nominale Größe und Überlappung - Abgestimmt auf die tatsächliche Bündelreichweite und das Abdeckungsziel.
Geflechtdichte und Filamentkonstruktion – angepasst an Flexibilität, Gewicht und Abschirmungsprioritäten.
Schnittlängen und Astvorbereitung - Projektspezifische Zuschnitte sind nach Prüfung der Zeichnung erhältlich.
Kennzeichnung und Verpackung – Etiketten, Rollen, Sets und OEM-Verpackungen sind nach Vereinbarung erhältlich.
Materialdeklarationen wie RoHS und REACH sind für die bestätigte Konstruktion gegebenenfalls verfügbar. Schirmdämpfung, Gleichstromwiderstand, Strombelastbarkeit, Korrosions- und Temperaturverhalten erfordern produktspezifische Daten. Die endgültige EMV- und elektrische Konformität muss an der Kundenmontage und ihrem Anschlusssystem überprüft werden.
Materialkontrolle – Die Identität und der Oberflächenzustand des verzinnten Kupferdrahts werden überprüft.
Überprüfung der Flechtkonstruktion – Überdeckung, Zustand der Litzen und Gleichmäßigkeit der Überlappung werden überwacht.
Verschluss- und Passprüfung - Die Selbstschließleistung wird an repräsentativen Bündeldurchmessern geprüft.
Elektrische Freigabeprüfung – Vor der endgültigen Verpackung kann eine Durchgangs- oder Widerstandsprüfung vorgeschrieben werden.
01. Wie sollte die Hülse abgeschlossen werden?
Verwenden Sie eine niederohmige Methode, die für den Frequenzbereich geeignet ist, vorzugsweise mit umlaufendem Kontakt zum Stecker oder Gehäuse.
02.Ist selbstschließendes Geflecht für Äste geeignet?
Ja. Lokale Öffnungen im Bereich von Kabelausgängen sind möglich, jedoch müssen Überlappung und Erdungskontinuität gewährleistet sein.
03.Besitzt es einen universellen Wert für die Schirmwirkung?
Nein. Die Ergebnisse variieren je nach Frequenz, Abdeckung, installiertem Durchmesser, Nähten und Qualität der Anschlüsse.
Muster oder Angebot anfordern
Bitte senden Sie uns den Kabeldurchmesserbereich, den Zielfrequenzbereich, die Erdungsmethode, die Installationsumgebung, die fertige Länge und die gewünschte Menge. MJ FLEX prüft die Konstruktion und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
