Warum sollte man sich für den dehnbaren geflochtenen Schlauch von BRS-PET entscheiden?
• Beheben Sie alltägliche Kabelprobleme
Das Geflecht bündelt lose Drähte zu einem sauberen, handlichen Kabelbaum.
• Reduzieren Sie den routinemäßigen Verschleiß der Kabelummantelung
PET bildet eine leichte, verschleißfeste Barriere gegen Reibung und Abrieb.
• Schnelle Installation über Steckverbinder
Die erweiterbare Konstruktion reduziert das Entfernen der Steckverbinder und ermöglicht eine effiziente Montage.
• Vermeiden Sie die Bezahlung unnötiger Sondernoten.
Die Standardversion bietet allgemeinen Schutz für Innenräume, wenn keine spezifische Brandschutz-, UV- oder Branchenzertifizierung erforderlich ist.
1. PET-Monofilamentmaterial
Bietet zuverlässigen Kabelschutz für allgemeine Anwendungen.
2. Dehnbares Flechtdesign
Passt über die Steckverbinder und gleicht moderate Kabelbündelabweichungen aus.
3. Leichter Abriebschutz
Schützt Kabelmäntel ohne schweres Schutzrohr.
4. Flexible Kabelführung
Folgt Kurven und unregelmäßigen Gurtverlaufsbahnen.
5. Offene, atmungsaktive Struktur
Lässt Wärme und Feuchtigkeit entweichen, anstatt das Bündel abzudichten.
6. Mit einem Heißmesser zuschneidbar
Unterstützt sauberes Zuschneiden und reduziert das Ausfransen der Kanten.
7. Umfangreiches Anpassungsspektrum
Größe, Farbe, Schnittlänge, Verpackung und Etikettierung können vorbehaltlich der Mindestbestellmenge individuell angepasst werden.
| Material | PET-Monofilament |
| Konstruktion | Dehnbares Geflecht |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Medium |
| Wandstärke | 0,65 ± 0,05 mm |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Wand Dicke (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PET-003-BK | 1/8 Zoll | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4 Zoll | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16 Zoll | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8 Zoll | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2 Zoll | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8 Zoll | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4 Zoll | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2 Zoll | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Kfz-Kabelbäume
Organisiert die Verkabelung im Fahrzeuginnenraum und im allgemeinen Bereich und reduziert gleichzeitig den Kontaktabrieb.
Industrielle Schaltschränke
Bündelt Signal-, Steuer- und Stromleitungen, um die Verlegung und Wartungsfreundlichkeit zu verbessern.
Robotik und Automatisierung
Verwaltet flexible Kabelgruppen entlang von Maschinenrahmen und beweglichen Baugruppen.
Elektrische Geräte
Schützt die internen Leitungen vor Gehäusen, scharfen Kanten und der Handhabung bei der Installation.

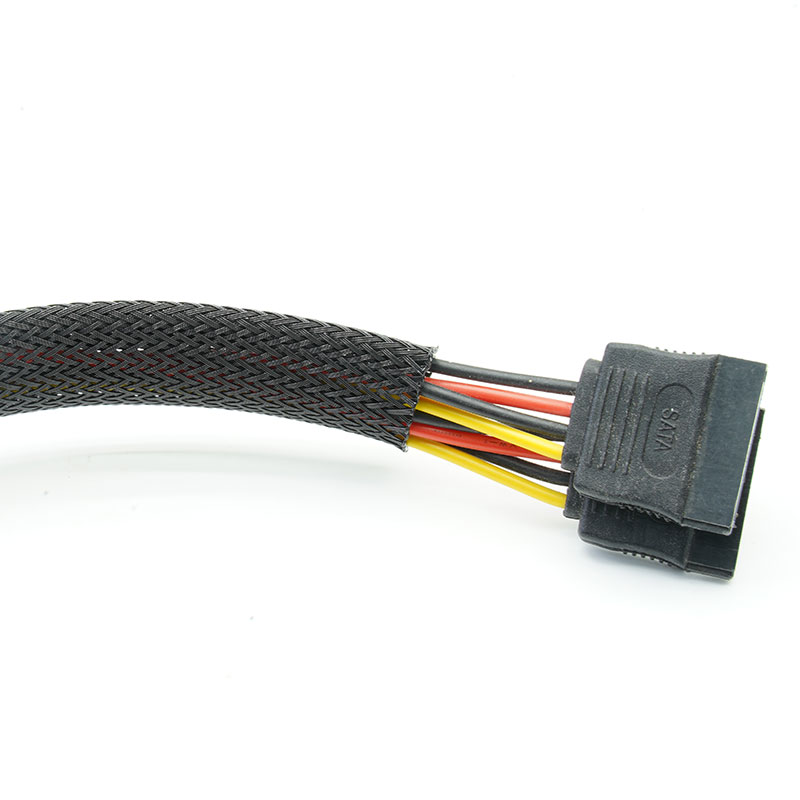

Computer und elektronische Geräte
Sorgt für Ordnung bei Strom- und Datenkabeln, ohne dass sperrige Kabelkanäle benötigt werden.
Allgemeine Sanierungsprojekte
Lässt sich über getrennte Kabelstränge und Steckverbinder schieben, wenn eine geschlossene, dehnbare Schutzhülle bevorzugt wird.
Messen Sie das fertige Bündel und den größten Verbinder und wählen Sie eine Größe, die eine ausreichende Ausdehnung ohne übermäßigen Abdeckungsverlust gewährleistet. Geben Sie die Betriebstemperatur, den Abriebgrad, die Farbe, die Schnittlänge sowie alle relevanten Normen (z. B. Flammschutz, UV-Beständigkeit) an. Falls eine spezifische Anforderung gilt, wählen Sie die entsprechende funktionelle PET-Sorte anstelle der Standardausführung.
Anpassungsmöglichkeiten
• Größenbereich - Es können verschiedene Nenndurchmesser für kleine Drähte bis hin zu größeren Kabelbündeln geliefert werden.
• Farbabstimmung Schwarz ist Standard; weitere Farben können zur Kennzeichnung oder für Markenanforderungen hergestellt werden.
• Flechtdichte und Ausdehnung - Die Konstruktion kann im Hinblick auf ein ausgewogenes Verhältnis zwischen Abdeckung, Flexibilität und Verbindungsdurchführung überprüft werden.
• Schnittlängen - Vorgeschnittene Teile mit heißversiegelten Enden können die Montage von Kabelbäumen an der Leitungsseite unterstützen.
• Private Verpackung - Rollenlänge, Verkaufsverpackung, Barcode, Kundenetikett und Kartonmenge können individuell angepasst werden.
Das allgemeine BRS-PET-Material ist für die Standard-Kabelführung und den Abriebschutz vorgesehen. Für zugelassene Materialien sind die entsprechenden RoHS-, REACH- und halogenfreien Dokumentationen erhältlich. Wenn die Leistung nach UL 94 V-0, VW-1, FMVSS 302, UV oder EN 45545 gefordert ist, verwenden Sie bitte die entsprechende geprüfte MJ FLEX-Variante und übertragen Sie diese Anforderungen nicht auf das allgemeine Produkt.
• PET-Garnprüfung - Material, Filamentdurchmesser, Farbe und Oberflächenbeschaffenheit werden vor dem Flechten geprüft.
• Flechtprozesskontrolle - Deckkraft, Flechtmuster, Spannung und Durchmesser werden während der Produktion überwacht.
• Erweiterungsprüfung - Die Proben werden auf kontrollierte Dorne aufgesetzt, um die Ausdehnung und Rückfederung zu überprüfen.
• Längensteuerung Die Rollenlänge bzw. die vorgeschnittene Länge wird mit der Bestellung und der vereinbarten Toleranz abgeglichen.
• Abschließendes Erscheinungsbild und Verpackung - Enden, Oberflächenreinheit, Etiketten und Verpackung werden vor dem Versand geprüft.
01. Wie weit lässt sich die Hülle dehnen?
Die Ausdehnung hängt von der Nenngröße und der Geflechtkonstruktion ab. Geben Sie die Abmessungen des Bündels und des Verbinders an, um eine passende Empfehlung zu erhalten.
02. Kann man es mit einer Schere schneiden?
Das ist möglich, aber ein Heißmesser wird empfohlen, da es die PET-Filamente versiegelt und das Ausfransen verringert.
03. Ist Standard-PET für den Außenbereich geeignet?
Bei längerer Sonneneinstrahlung sollte die UV-beständige Ausführung verwendet und die tatsächlichen Umgebungsbedingungen beachtet werden.
04. Ist es flammhemmend?
Gehen Sie bei der Standardausführung nicht von einer definierten Brandschutzklasse aus. Wählen Sie die Variante VW-1, UL 94 V-0 oder EN 45545, wenn die Spezifikation dies erfordert.
05. Sind Sonderfarben erhältlich?
Die Farbentwicklung kann im Hinblick auf Volumen- und Leistungsanforderungen geprüft werden. Farbänderungen können die UV- oder Entflammbarkeitseigenschaften beeinträchtigen und sollten vor Produktionsbeginn freigegeben werden.
Muster oder Angebot anfordern
Teilen Sie uns bitte den Bündeldurchmesser, die Steckergröße, die Umgebungsbedingungen, die benötigte Norm und die Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen Muster oder ein Angebot zur Verfügung.
