UL 94 V0 Flammhemmender, dehnbarer PET-Geflechtschlauch

MJ FLEX BRS-PET-FR-V0 ist ein dehnbarer PET-Geflechtschlauch, der für Kabelbäume entwickelt wurde, die für die beschriebene Konstruktion die Materialflammbeständigkeitsklasse UL 94 V-0 erfordern. Er vereint Steckverbinder-Durchführung, flexiblen Abriebschutz und eine übersichtliche Kabelführung mit einer klar definierten Auswahlkriterien für Flammschutzmittel für elektrische und elektronische Geräte.

  • Material :

    PET Monofilament

  • Betriebstemperatur :

    -40℃~ +150℃

  • Schmelzpunkt :

    240+(-)10℃

  • Entflammbarkeit :

    UL 94 V-0

  • Standardfarbe :

    Black

  • Zertifizierung :

    Rohs,Reach,Halogen Free,CSA

  • Mindestbestellmenge :

    1 Spool

  • Warum BRS-PET-FR-V0 wählen?

    • Eine festgelegte V-0-Materialanforderung erfüllen

    Die erwähnte flammhemmende Konstruktion unterstützt Projekte, die die UL 94 V-0-Leistung erfordern.

    •Schützen Sie die angeschlossenen Kabelbaugruppen

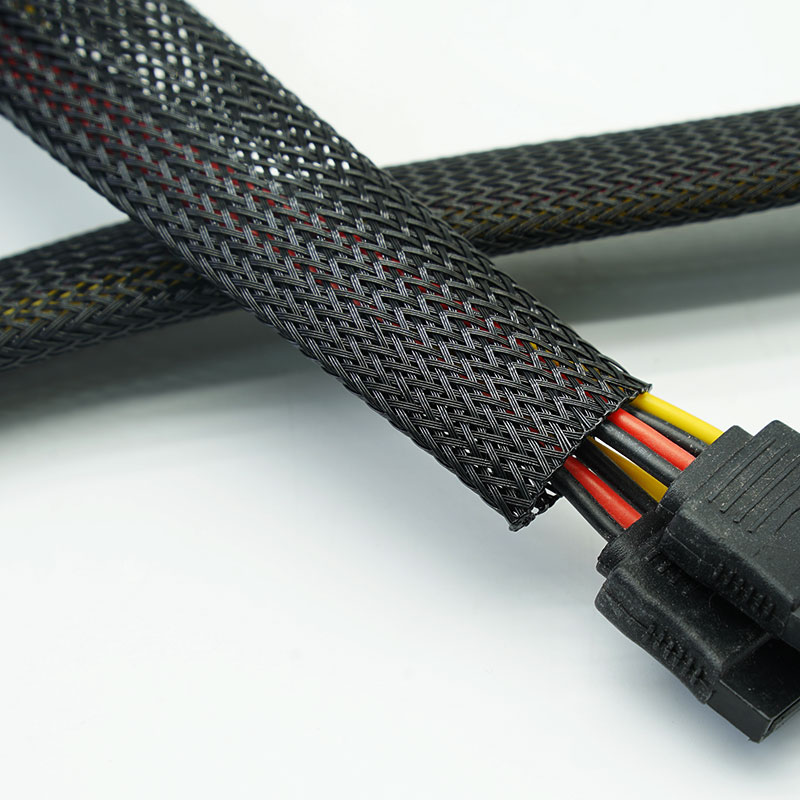

    Das dehnbare Geflecht wird über die Steckverbinder geführt und um das Kabelbündel wieder gelegt.

    • Trennung der Compliance von allgemeinen Ansprüchen

    Auf der Seite wird UL 94 V-0 klar von VW-1, den Flammprüfungen für Eisenbahnen und Kraftfahrzeuge, unterschieden.

    • Kombinieren Sie Brandschutz mit täglichem Schutz

    Die Ummantelung sorgt außerdem für Ordnung bei der Verkabelung und reduziert den üblichen Abrieb in Gerätebaugruppen.



    Hauptmerkmale

    1. UL 94 V-0 Leistung
    Die genannte Konstruktion erfüllt die vorgegebene Entflammbarkeitsklasse für Kunststoffmaterialien.
    2. Flammhemmendes PET-Monofilament
    Vereint definiertes Flammenverhalten mit praktischem Kabelschutz.
    3. Erweiterbare Installation

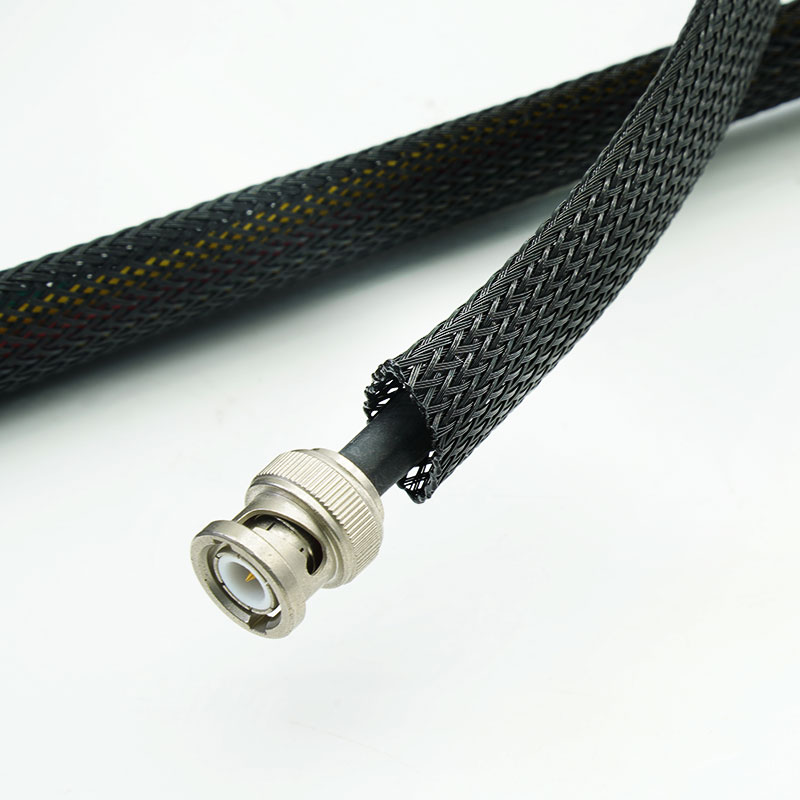

    Passt über die Steckverbinder und ermöglicht die Anpassung an wechselnde Bündeldurchmesser.
    4. Flexible Abriebbarriere
    Hilft dabei, den Verschleiß der Kabelummantelung in Geräten und Gehäusen zu reduzieren.
    5. Leichtes, offenes Geflecht
    Organisiert die Verkabelung ohne das Volumen starrer Leitungen.
    6. Mit einem Heißmesser zuschneidbar
    Unterstützt eine effiziente Montage und kontrollierte Schnittkanten.
    7. Dokumentationsunterstützung
    Für das ausgewählte Bauvorhaben können die entsprechenden Berichte und Materialkonformitätsdokumente eingesehen werden.



    Technische Daten

    MaterialFlammhemmendes PET-Monofilament
    KonstruktionDehnbarer offener Zopf
    Betriebstemperatur-40 °C bis +150 °C
    Schmelzpunkt240 ± 10 °C
    EntflammbarkeitUL 94 V-0
    AbriebfestigkeitMedium
    Wandstärke0,65 ± 0,05 mm
    StandardfarbeSchwarz; andere Farben auf Anfrage erhältlich
    ZertifizierungRoHS-, REACH-, halogenfreie, UL- und entsprechende V-0-Dokumentation
    HalogenfreiJa
    UV-beständigJa
    SchneidwerkzeugHeißes Messer

    Spezifikationen
    Teilenummer
    Flache Breite (B)
    Erweiterter Messbereich (mm)
    Wand
    Dicke
    (mm)
    Verpackung
    Länge
    (m/Spule)
    Zoll
    mm
    Mini)
    Max.(O)
    BRS-PET-003-BK-FR-V0
    1/8 Zoll
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-V0
    1/4 Zoll
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-V0
    5/16 Zoll
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-V0
    3/8 Zoll
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-V0
    1/2 Zoll
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-V0
    5/8 Zoll
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-V0
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-V0
    3/4 Zoll
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-V0
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-V0
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-V0
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-V0
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-V0
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-V0
    2-1/2 Zoll
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-V0
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-V0
    4”
    		10080150
    0,65±0,05
    		50
    ● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.

    Typische Anwendungen
    Elektrische und elektronische Geräte
    Schützt interne Verkabelungen, für die ein V-0-zertifiziertes Hülsenmaterial vorgeschrieben ist.
    Industrielle Schaltschränke
    Organisiert Strom-, Signal- und Steuerleitungen unter Berücksichtigung einer definierten Materialbrennbarkeitsanforderung.
    Batterie- und Energiespeichergeräte
    Beinhaltet Hilfs- und Niederspannungskabelbäume in Schaltschränken; Systemanforderungen unterliegen weiterhin der Projektprüfung.
    Ladegerät
    Schützt Kabelbündel in Lademodulen und elektrischen Gehäusen.
    Geräte und Instrumente
    Bietet eine organisierte, abriebfeste Kabelführung, wo flammhemmende Polymerkomponenten erforderlich sind.
    Transportelektronik
    Schützt die Geräteverdrahtung, wenn die Komponentenspezifikation UL 94 V-0 anstelle eines Fahrzeug- oder Eisenbahntests vorsieht.

    Wie man auswählt

    Prüfen Sie zunächst, ob UL 94 V-0 die tatsächliche Anforderung ist. Diese Norm ist nicht mit VW-1, FMVSS 302 oder EN 45545 austauschbar. Geben Sie anschließend den Bündeldurchmesser, den größten Verbinder, die Temperatur, den Installationsort und die erforderlichen Zulassungsdokumente an, damit die geplante Konstruktion vor der Angebotserstellung geprüft werden kann.



    Anpassungsoptionen

    • Genehmigte Größenauswahl - Der Nenndurchmesser ist sowohl auf das Kabelbündel als auch auf den größten Stecker abgestimmt, wobei eine ausreichende Abdeckung gewährleistet wird.

    • Flechtabdeckung Die Konstruktion kann im Rahmen der geprüften Materialien und der genehmigten Produktionsspezifikation überprüft werden.

    • Schnittlängen - Für die wiederholbare Montage von Anlagen können mit dem Heißmesser zugeschnittene Teile geliefert werden.

    • Identifizierung und Rückverfolgbarkeit - Projektbezeichnungen, Chargennummern und Dokumentenverweise können auf der Verpackung angebracht werden.

    • Handelsverpackung - Rollenlänge, Innenverpackung, Kartonmenge und Private-Label-Optionen können vorbehaltlich der Genehmigung individuell angepasst werden.



    Prüfung und Konformität

    Die erwähnte flammhemmende PET-Konstruktion erfüllt die Anforderungen der UL 94 V-0-Norm hinsichtlich der Entflammbarkeit. V-0 entspricht nicht VW-1, FMVSS 302 oder EN 45545 und zertifiziert weder den kompletten Kabelbaum noch das Endgerät. Entsprechende Prüfberichte sowie RoHS-, REACH- oder halogenfreie Dokumente müssen vor der Veröffentlichung oder Genehmigung mit der exakt bestellten Konstruktion abgeglichen werden.

    Qualitäts- und Liefersicherung

    • Kontrolliertes flammhemmendes Material - Bei der Produktion wird die zugelassene PET-Rezeptur verwendet, die mit der entsprechenden technischen Dokumentation verknüpft ist.

    • Chargen- und Prozessrückverfolgbarkeit - Rohstoffchargen und Produktionsaufzeichnungen werden zur Rückverfolgbarkeit der Aufträge aufbewahrt.

    • Geflecht- und Dimensionsprüfung - Deckungsgrad, Nenngröße, Ausdehnung und Oberflächenbeschaffenheit werden während der Herstellung überwacht.

    • Längen- und Etikettenprüfung - Die Rollen oder Zuschnitte werden auf Menge, Toleranz und die erforderliche Konformitätskennzeichnung geprüft.

    • Dokumentenprüfung vor dem Versand - Die angeforderten Berichte und Erklärungen werden auf ihre Relevanz für das gelieferte Bauvorhaben geprüft.

    Häufig gestellte Fragen

    01. Ist UL 94 V-0 dasselbe wie VW-1?
    Nr. UL 94 klassifiziert die Entflammbarkeit von Kunststoffmaterialien, während VW-1 ein vertikaler Flammentest ist, der mit Draht- und Kabelprodukten in Verbindung steht.
    02. Lässt sich die Hülse über Stecker und Anschlüsse dehnen?
    Ja, innerhalb des vorgesehenen Erweiterungsbereichs. Geben Sie die größten Stecker- und Bündelabmessungen für die Größenauswahl an.
    03. Bedeutet V-0, dass der komplette Kabelbaum zertifiziert ist?
    Nein. Die Klassifizierung bezieht sich auf das genannte Material bzw. die Hülsenkonstruktion. Das fertige Gerät oder der Kabelbaum müssen gegebenenfalls separat bewertet werden.
    04. Sind Testberichte verfügbar?
    Relevante Berichte können zur Prüfung vorgelegt werden, sofern bestätigt wird, dass das beantragte Bauvorhaben abgedeckt ist.



    Muster oder Angebot anfordern

    Teilen Sie uns bitte den Bündeldurchmesser, die Steckergröße, die Umgebungsbedingungen, die benötigte Norm und die Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen Muster oder ein Angebot zur Verfügung.
