EN45545 Flammhemmender, dehnbarer Kabelschutzschlauch aus PET-Geflecht

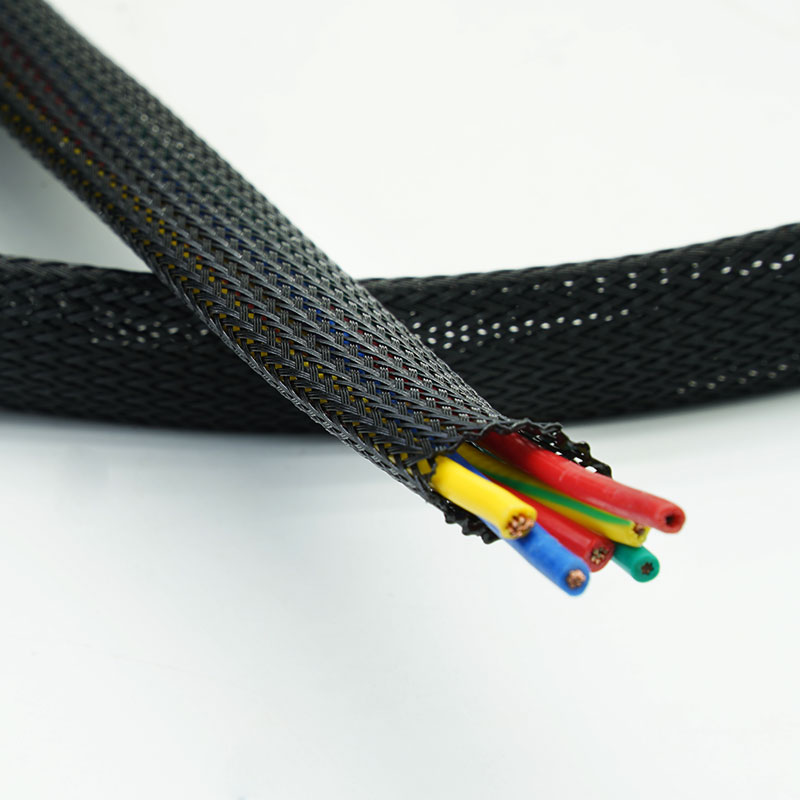

MJ FLEX BRS-PET-FR-EN45545 ist ein flammhemmender, dehnbarer PET-Schutzschlauch, der speziell für die Verkabelung von Bahnanlagen und Bordelektronik entwickelt wurde. Die beschriebene Konstruktion erfüllt die Normen EN 45545-2 R22 und R23 der Gefahrenstufe HL3. Das offene Geflecht dehnt sich über Steckverbinder und schützt Kabelbündel vor Abrieb. Die Abdeckung im Bericht muss der bestellten Größe und Konstruktion entsprechen.

  • Material :

    PET Monofilament

  • Betriebstemperatur :

    -40℃~ +150℃

  • Schmelzpunkt :

    240+(-)10℃

  • Entflammbarkeit :

    EN 45545-2 R22/R23 HL3

  • Standardfarbe :

    Black

  • Zertifizierung :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • Mindestbestellmenge :

    1 Spool

  • Warum BRS-PET-FR-HL3 wählen?

    • Anforderungen an den Brandschutz im Eisenbahnwesen berücksichtigen

    Unterstützt Projekte, die EN 45545-2 R22 und R23 HL3 für die genannte Konstruktion spezifizieren.

    • Schützen Sie die angeschlossenen Kabelbäume

    Das dehnbare Geflecht verläuft über die Steckverbinder, ohne dass eine geteilte Hülse erforderlich ist.

    • Unsicherheit im Genehmigungsverfahren verringern

    Die Testdokumente können vor der Auftragsbestätigung mit dem geplanten Bauvorhaben abgeglichen werden.

    • Konformität und Kabelschutz kombinieren

    Bietet Flammschutz, Abriebfestigkeit und organisierte Kabelführung in einer leichten Hülle.



    Hauptmerkmale

    1. EN 45545-2 R22 und R23 HL3
    Die genannten Konstruktionen unterstützen anspruchsvolle Anforderungen an das Gefahrenpotenzial von Eisenbahnanlagen.
    2. Flammhemmendes PET-Monofilament
    Vereint kontrolliertes Flammenverhalten mit praktischem Schutz durch das Sicherheitsgeschirr.

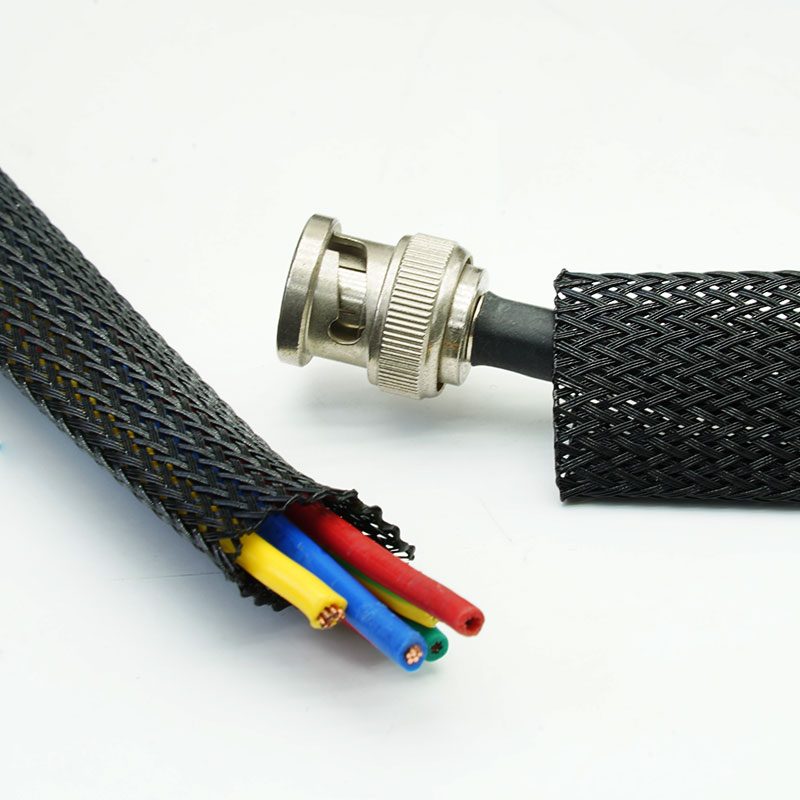

    3. Erweiterbarer Steckverbinder-Durchgang
    Geeignet für Anschlüsse und wechselnde Bündeldurchmesser.

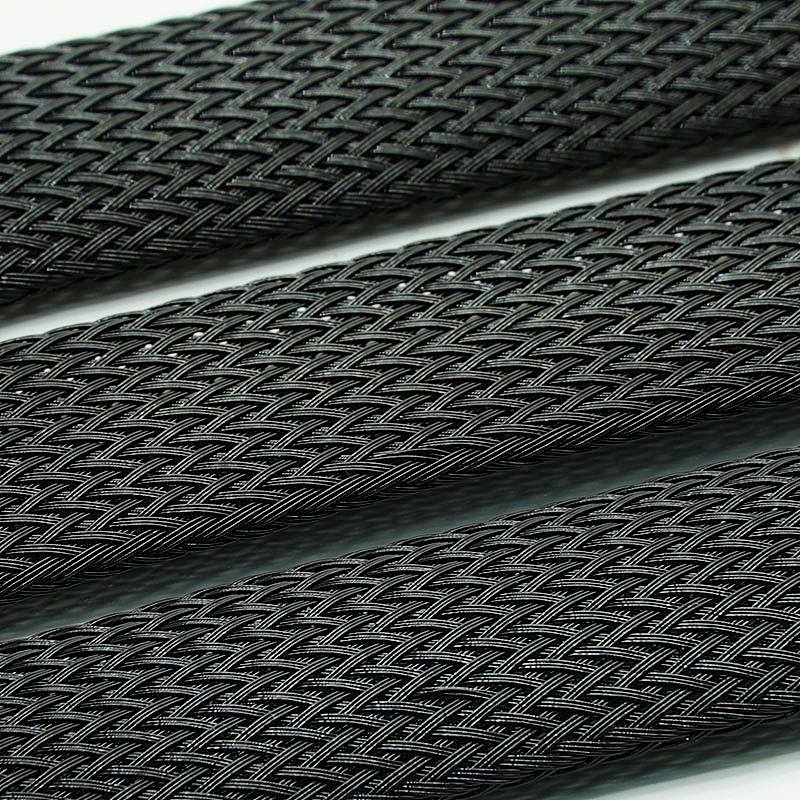

    4. Abriebfestes offenes Geflecht
    Hilft dabei, den Verschleiß von Schutzhüllen in Schränken, Fahrzeugen und Gerätemodulen zu reduzieren.
    5. Flexible, leichte Abdeckung
    Trassenführung um Kurven ohne die Masse starrer Leitungen.
    6. Mit einem Heißmesser zuschneidbar
    Ermöglicht abgedichtete Enden für eine sauberere Montage.
    7. Dokumentationsunterstützung
    Die entsprechenden Berichte und Materialdeklarationen können eingesehen werden.



    Technische Daten

    MaterialFlammhemmendes PET-Monofilament
    KonstruktionDehnbares Geflecht
    Betriebstemperatur-40 °C bis +150 °C
    Schmelzpunkt240 ± 10 °C
    EntflammbarkeitEN 45545-2 R22/R23 HL3
    AbriebfestigkeitMedium
    Wandstärke0,65 ± 0,05 mm
    StandardfarbeSchwarz; andere Farben auf Anfrage erhältlich
    ZertifizierungRoHS-, REACH-, halogenfreier und anwendbarer EN 45545-2-Bericht
    HalogenfreiJa
    UV-beständigJa
    SchneidwerkzeugHeißes Messer

    Spezifikationen
    Teilenummer
    Flache Breite (B)
    Erweiterter Messbereich (mm)
    Wand
    Dicke
    (mm)
    Verpackung
    Länge
    (m/Spule)
    Zoll
    mm
    Mini)
    Max.(O)
    BRS-PET-003-BK-FR-HL3
    1/8 Zoll
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4 Zoll
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16 Zoll
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8 Zoll
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2 Zoll
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8 Zoll
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4 Zoll
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2 Zoll
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.

    Typische Anwendungen
    Innenausstattung von Schienenfahrzeugen
    Schützt die Verkabelung im Fahrgastbereich und erfüllt gleichzeitig die vorgegebenen Brandschutzanforderungen der Bahn.
    Fahrerkabinen und Bedienfelder
    Organisiert die Signal- und Steuerverdrahtung in beengten elektrischen Räumen.
    Tür-, Beleuchtungs- und HLK-Systeme
    Verringert den Abrieb an beweglichen oder wartungsbedürftigen Kabelbäumen, die durch Bordgeräte geführt werden.
    Eisenbahn-Elektroschränke
    Trennt und schützt Strom-, Kommunikations- und Hilfskabelbündel.
    Ausrüstung für die Schieneninfrastruktur
    Unterstützt den Kabelschutz in Gleis- oder Bahnhofsausrüstung, wenn die Projektspezifikation den entsprechenden Test vorschreibt.



    Wie man auswählt

    Bestätigen Sie die erforderlichen Anforderungen, die Gefahrenstufe, den Bündeldurchmesser, den größten Stecker, die Betriebstemperatur und den Installationsort. EN 45545-2 ist nicht austauschbar mit VW-1, UL 94 V-0, ECE R118 oder FMVSS 302. Fordern Sie vor der Designfreigabe einen entsprechenden Bericht an.



    Anpassungsmöglichkeiten

    • Durchmesser und Ausdehnung - Passend zum Kabelbündel und zur Steckerdurchführung.

    • Schnittlängen - Mit dem Heißmesser zugeschnittene Stücke mit vereinbarter Toleranz.

    • Identifikation - Projekt-, Chargen- und Berichtsreferenzbezeichnungen.

    • Verpackung - Individuelle Rollenlängen, Kartons und Eigenmarken.



    Prüfung und Konformität

    Die beschriebene Konstruktion erfüllt die Normen EN 45545-2 R22 und R23 bei HL3. Diese Aussage bezieht sich ausschließlich auf das geprüfte Material und die Konstruktion; sie zertifiziert weder den kompletten Kabelbaum noch das Fahrzeug. Dokumentationen zu RoHS, REACH und Halogenfreiheit werden gegebenenfalls bereitgestellt.

    Qualitätssicherung

    • Kontrolliertes FR-Rohmaterial - Vor der Verwendung wird die Eignung des flammhemmenden PET geprüft.

    • Geflechtprüfung - Durchmesser, Bedeckungsgrad und gebrochene Filamente werden überwacht.

    • Rückverfolgbarkeit - Material- und Produktionslosnummern werden zur Auftragsverfolgung aufbewahrt.

    • Dokumentenprüfung - Berichte und Erklärungen werden mit der gelieferten Konstruktion abgeglichen.



    Qualitäts- und Liefersicherung

    Die Serienversorgung kann durch genehmigte Teilenummern, Chargenkennzeichnung, Maßprüfung, Rollenetikettierung, aufbewahrte Produktionsaufzeichnungen und vereinbarte Änderungsmitteilungen kontrolliert werden. Änderungen der Materialzusammensetzung, des Filaments, der Geflechtkonstruktion, der Farbe, kritischer Prozesse oder des Produktionsstandorts sollten vor der Implementierung geprüft werden, wenn sie die genehmigten Nachweise für die Bahn beeinträchtigen könnten.

    Häufig gestellte Fragen

    01. Entspricht jede Größe den HL3-Anforderungen?
    Die Berichtsabdeckung muss für die angeforderte Größe und Bauart bestätigt werden.
    02. Ist EN 45545 dasselbe wie VW-1?
    Nein. Sie verwenden unterschiedliche Testmethoden und Akzeptanzkriterien.
    03. Kann es über Steckverbinder hinweggehen?
    Ja, innerhalb des vorgesehenen Ausdehnungsbereichs.
    04. Sind Berichte verfügbar?
    Die entsprechenden Berichte können nach Bauabschlussbestätigung bereitgestellt werden.



    Muster oder Angebot anfordern

    Teilen Sie uns bitte den Bündeldurchmesser, den größten Steckertyp, die Einsatzumgebung, die erforderlichen Prüfnormen, die Anforderungen an Zuschnitt oder Verpackung sowie die geschätzte Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen ein Muster oder ein Angebot zur Verfügung.
