• Lose Filamentenden reduzieren
Die ausfranssichere Konstruktion sorgt für sauberere Enden bei der Produktion und Montage.
• Verbesserung der Montageeffizienz
Weniger Nachbearbeitung und Endvorbereitung können wiederkehrende Arbeiten am Kabelbaum verkürzen.
• Sauberere Endbearbeitung der Geschirre
Kontrollierte Enden verbessern das Erscheinungsbild im Bereich von Steckverbindern und Anschlusspunkten.

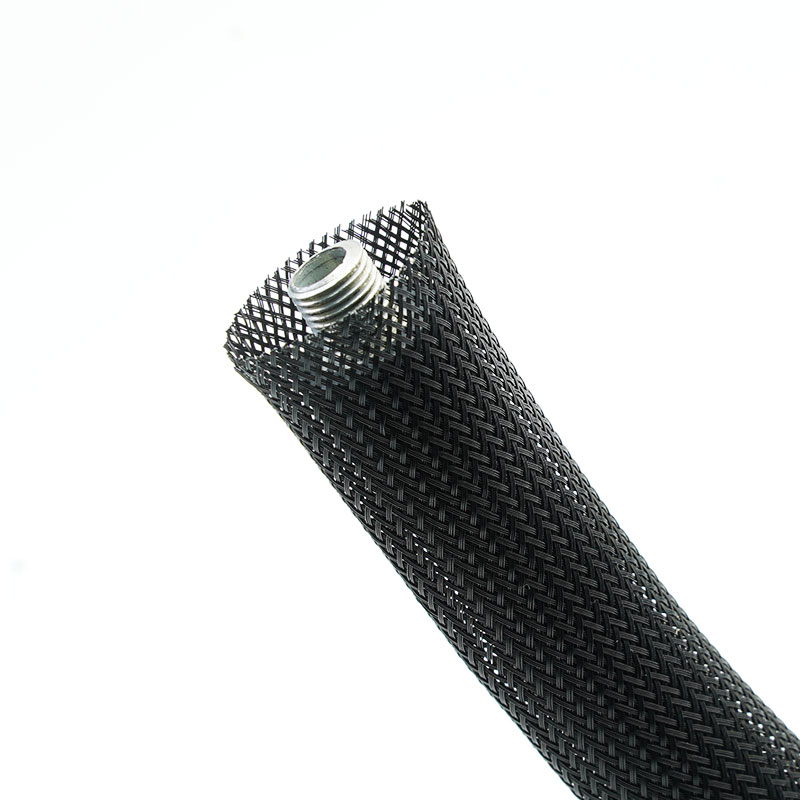

• Erweiterbarer Schutz beibehalten
Die Hülse bietet weiterhin Durchführungsmöglichkeiten für Steckverbinder, Flexibilität und Abriebschutz.
1. Ausfranssichere Konstruktion
Hilft dabei, lose Fasern nach dem Schneiden zu kontrollieren.
2. Saubereres Schnittbild
Unterstützt professionell aussehende Kabelkonfektionen.

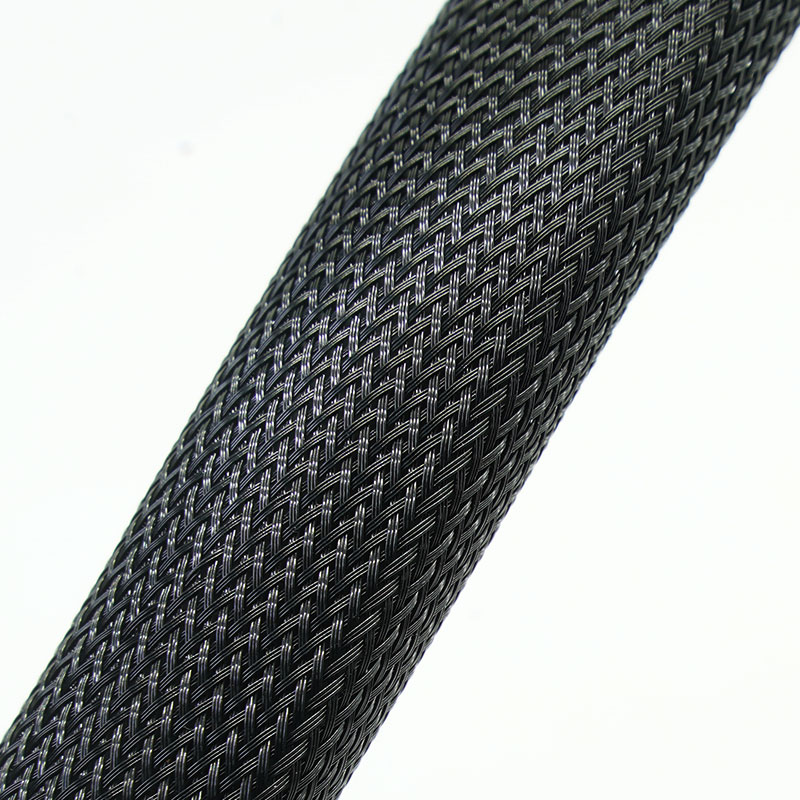

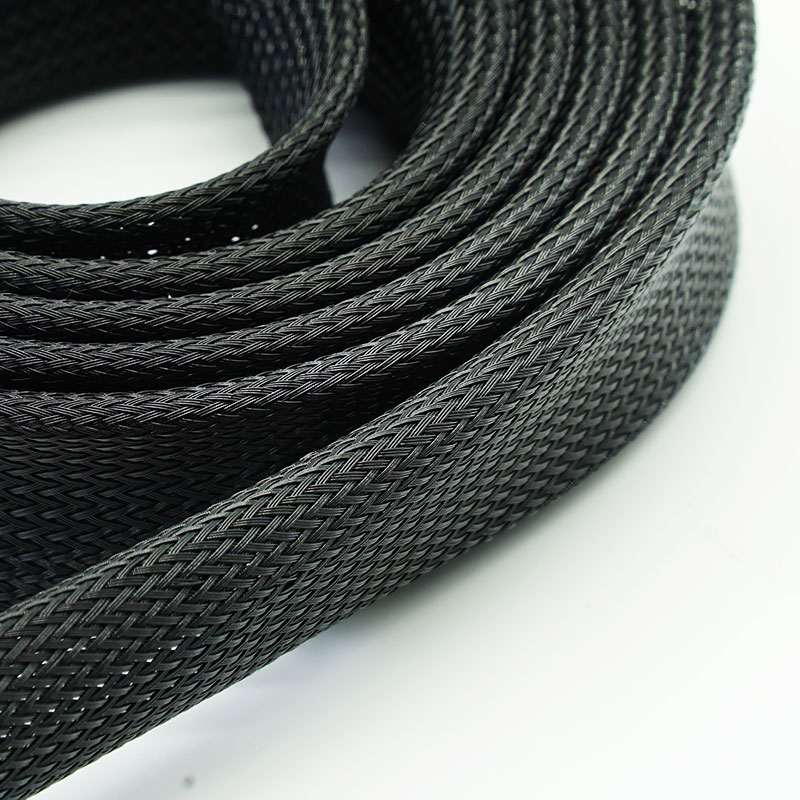

3. Dehnbares PET-Geflecht
Passend für Steckverbinder und verschiedene Bündeldurchmesser.
4. Reduzierter Aufwand für die Endbearbeitung
Kann den Aufwand für das Trimmen oder die sekundäre Endbearbeitung verringern.
5. Flexibler Abriebschutz
Schützt Jacken vor alltäglichem Reiben und Abrieb.
6. Geeignet für vorgeschnittene Stücke
Unterstützt die wiederholbare Vorbereitung von Ausrüstung am Spielfeldrand.
7. Kundenspezifische Verpackungen erhältlich
Die zugeschnittenen Teile können gezählt, verpackt und projektbezogen beschriftet werden.
| Material | Modifizierte PET-Konstruktion |
| Konstruktion | Dehnbares Geflecht |
| Monofilamentdicke | 0,20 mm |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Medium |
| Standardfarbe | Schwarz |
| Konformitätsdokumentation | RoHS-, REACH- und halogenfrei |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PET-003-BK-CC | 1/8 Zoll | 3 | 1 | 6 | 1000 |
BRS-PET-006-BK-CC | 1/4 Zoll | 6 | 3 | 9 | 500 |
BRS-PET-008-BK-CC | 5/16 Zoll | 8 | 5 | 12 | 350 |
BRS-PET-010-BK-CC | 3/8 Zoll | 10 | 7 | 17 | 350 |
BRS-PET-012-BK-CC | 1/2 Zoll | 12 | 8 | 20 | 350 |
BRS-PET-016-BK-CC | 5/8 Zoll | 16 | 10 | 27 | 250 |
BRS-PET-018-BK-CC | 11/16" | 18 | 12 | 29 | 250 |
BRS-PET-020-BK-CC | 3/4 Zoll | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2 Zoll | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Hochleistungs-Kabelbaumkonfektion
Verringert den Aufwand für die Endbearbeitung bei sich wiederholenden Schnittlängen.
Herstellung elektrischer Geräte
Verbessert das Erscheinungsbild und die Handhabung interner Kabelbündel.
Fahrzeuginnenraum-Kabelbäume

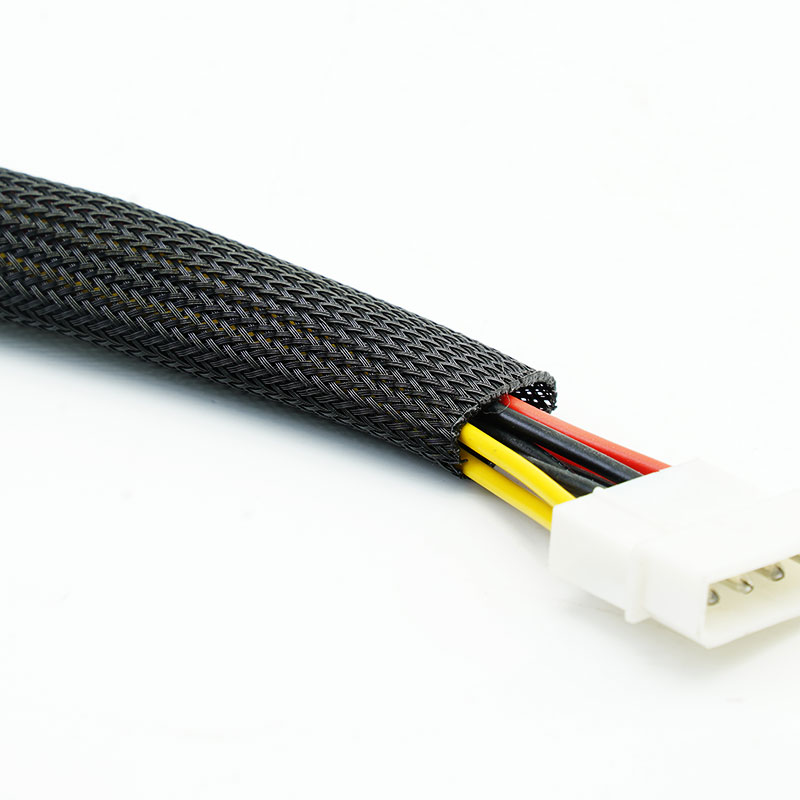

Bietet einen sauberen und flexiblen Schutz um Module und Steckverbinder.
Haushaltsgeräte und Elektronik
Sorgt für eine übersichtliche Verkabelung, bei der saubere Schnittkanten die Montagequalität verbessern.
Kabelmanagement-Sets für den Einzelhandel
Unterstützt vorgeschnittene Stücke mit einheitlicherer Präsentation.
Geben Sie an, ob die Hülse mit einer Schere, einem Messer, einem automatischen Schneidegerät oder einem Heißmesser geschnitten wird, und definieren Sie das akzeptable Aussehen der Schnittkante. Geben Sie Bündelgröße, Steckergröße, Schnittlänge, Toleranz und Jahresmenge an. Vor der Freigabe eines Serienprozesses wird ein Probeschnitt empfohlen.
Anpassungsmöglichkeiten
Zuschnittservice - Die Teile werden in der vereinbarten Länge und Toleranz geliefert.
Abschlussprüfung - Der Schneidevorgang wurde mit dem gewünschten Erscheinungsbild abgeglichen.
Durchmesser und Flechtdichte - Abgestimmt auf den Bedarf an Abdeckung und Erweiterung.
Konfektionierung und Verpackung - Gezählte Beutel, Etiketten, Barcodes und Linien-Kits.
Die Beständigkeit gegen Ausfransen ist ein Vorteil bei der Verarbeitung und Konstruktion und keine Zertifizierung hinsichtlich Flammbeständigkeit, UV-Beständigkeit oder Branchenstandards. Entsprechende Dokumente zu RoHS, REACH und Halogenfreiheit können für das gewählte Material bereitgestellt werden. Funktionale Angaben sollten durch den Zuschnittprozess des Kunden bestätigt werden.
Schnittendbewertung Die Proben werden nach der vereinbarten Methode zugeschnitten und auf lose Filamente überprüft.
Dimensionskontrolle - Durchmesser, Ausdehnung und Schnittlänge werden überprüft.
Prüfung des Flechtbildes - Deckkraft, Oberflächenfehler und Verunreinigungen werden überwacht.
Zähl- und Verpackungsprüfung - Vorgeschnittene Menge, Etiketten und Beutelkonfiguration werden überprüft.

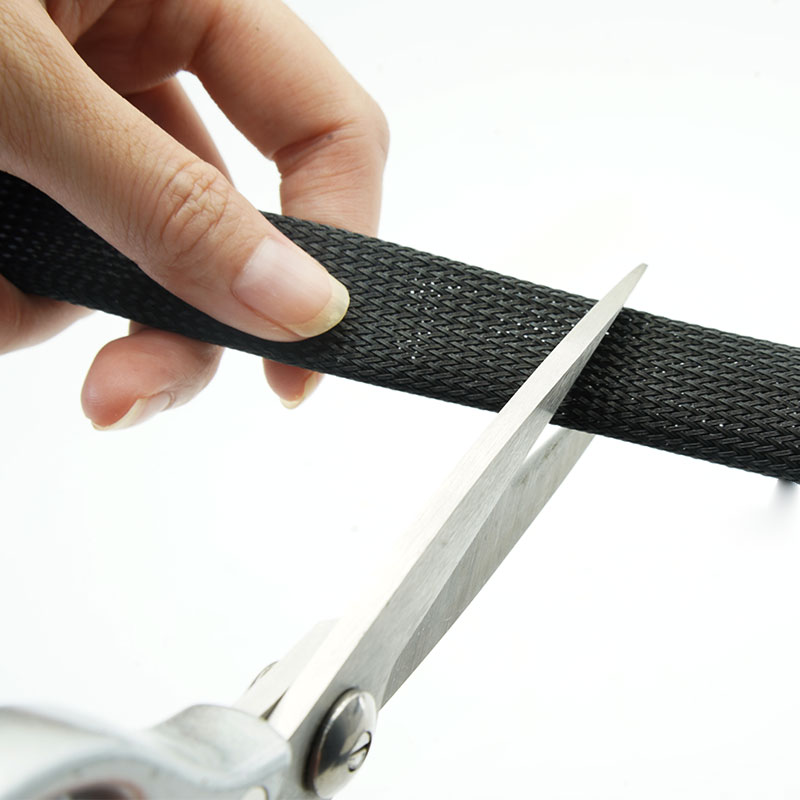

01. Lässt sich BRS-PET-CC mit einer gewöhnlichen Schere schneiden?
Ja. Es ist für saubere Schnitte mit einer handelsüblichen Schere konzipiert. Die Produktionswerkzeuge und -methoden müssen jedoch geprüft werden, da der Zustand der Klinge und die Schnitttechnik das Ergebnis beeinflussen.
02. Ist es absolut ausfransfest?
Es ist so konzipiert, dass es das Ausfransen reduziert, aber die Ergebnisse hängen vom Schneidgerät und der Handhabung ab.
03.Können Sie vorgeschnittene Teile liefern?
Ja, unter Einhaltung der vereinbarten Längentoleranz, Oberflächenbeschaffenheit und Verpackung.
04. Wie sollen wir es genehmigen?
Testen Sie eine Probe mit den gleichen Schneidgeräten, die für die Produktion vorgesehen sind.
Muster oder Angebot anfordern
Teilen Sie uns bitte den Bündeldurchmesser, den größten Steckertyp, die Einsatzumgebung, die erforderlichen Prüfnormen, die Anforderungen an Zuschnitt oder Verpackung sowie die geschätzte Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen ein Muster oder ein Angebot zur Verfügung.
