Flexibler Abriebschutz für industrielle Kabel- und Schlauchleitungen
Warum sollte man sich für einen geflochtenen Nylonschlauch aus PA6 entscheiden?
• Schutz in hohen Lagen verbessern
PA6 bietet eine robuste, geflochtene Barriere für Kabelbündel, die an Rahmen, Gehäusen oder nahegelegenen Bauteilen reiben.
• Passgenaue Steckverbinder ohne geteilte Konstruktion
Das dehnbare Geflecht dehnt sich während der Installation aus und legt sich wieder um das Kabelbündel.
• Ausgewogene Härte und Flexibilität
Die Hülse passt sich Biegungen und wechselnden Bündelprofilen an, ohne das Gewicht eines starren Rohrs.
• Unterstützung anwendungsspezifischer Produktion
Die verfügbaren Testergebnisse können vor der Genehmigung mit der vorgeschlagenen Größe, dem Installationsort und den Kundenspezifikationen abgeglichen werden.
1. PA6-Monofilamentkonstruktion
Bietet dauerhaften mechanischen Schutz durch eine flexible Flechtstruktur.
2. Erweiterbarer Installationsbereich
Passt über die Verbindungsstücke und gleicht moderate Abweichungen im Bündeldurchmesser aus.
3. Gute Abriebfestigkeit
Hilft dabei, den Verschleiß von Kabelmänteln bei der Verlegung von Maschinen und Anlagen zu reduzieren.
4. Biegsamkeitsverhalten
Folgt gekrümmten Gurtverlaufsbahnen und gewährleistet gleichzeitig eine geordnete Abdeckung.
5. Leichtes, offenes Geflecht
Bietet zusätzlichen Schutz, ohne das Bündel abzudichten oder eine sperrige Leitung zu erzeugen.
6. Kundenspezifische Lieferoptionen
Erhältlich in projektspezifischen Größen, Farben, Schnittlängen und Verpackungen (vorbehaltlich der Überprüfung).
| Material | PA6-Monofilament |
| Konstruktion | Dehnbares Geflecht |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 220 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Hoch |
| Wandstärke | 0,65 ± 0,05 mm |
| Standardfarbe | Schwarz |
| RoHS-konform | Ja |
| Reach-konform | Ja |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Wand Dicke (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PA6-003-BK | 1/8 Zoll | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4 Zoll | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-BK | 5/16 Zoll | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-BK | 3/8 Zoll | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2 Zoll | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8 Zoll | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4 Zoll | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2 Zoll | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Industriemaschinen
Schützt die Steuerungs- und Sensorleitungen vor Reibung an Rahmen, Schutzvorrichtungen und beweglichen Geräteoberflächen.
Automobile und Spezialfahrzeuge
Bündelt Kabelbäume in Bereichen, die eine flexible Kabelführung und einen stärkeren mechanischen Schutz erfordern.
Robotik und Automatisierung
Kontrolliert Kabelstörungen und Oberflächenverschleiß entlang von gelenkigen oder wiederholt gewarteten Strecken.
Elektrowerkzeuge und Produktionsanlagen
Schützt die internen Leitungen vor Vibrationen, Handhabung und Kontakt mit Gehäusen.
Marine- und Outdoor-Ausrüstung
Bietet eine robuste Kabelorganisation, bei der Feuchtigkeitseinwirkung und mechanische Beanspruchung gleichermaßen berücksichtigt werden müssen.
Geben Sie den minimalen und maximalen Kabelbündeldurchmesser, den größten Stecker, den Biegeradius, den Abriebgrad, die Temperatur, die zulässigen Flüssigkeiten und die erforderlichen Dokumente an. PA6 absorbiert mehr Feuchtigkeit als PET; daher sollten die Maß- und mechanischen Anforderungen in streng kontrollierten Anwendungen unter den zu erwartenden Betriebsbedingungen überprüft werden.
Anpassungsoptionen
• Größe und Ausdehnungsbereich -Der Nenndurchmesser und der Geflechtwinkel können im Hinblick auf das Kabelbündel und den größten Stecker überprüft werden.
• Farboptionen -Schwarz ist Standard; andere Farben können je nach Menge und Verfügbarkeit der Rohstoffe geprüft werden.
• Zuschnittservice -Vorgeschnittene Teile können mit vereinbarter Längentoleranz und Endbearbeitung geliefert werden.
• Verpackung und KennzeichnungRollenlänge, Kartonmenge, Eigenmarken und Projektreferenzen können individuell angepasst werden.
• Anwendungsspezifische KonstruktionDie Flechtdichte und die Garnauswahl können überprüft werden, wenn die Anforderungen an Abriebfestigkeit, Flexibilität oder Deckkraft vom Standardprodukt abweichen.
Die Eigenschaften von PA6 hängen von der gewählten Harzsorte, dem Garn und dem Konditionierungszustand ab. RoHS-, REACH- und halogenfreie Dokumentationen werden für zugelassene Materialien gegebenenfalls bereitgestellt. Standard-PA6 sollte nicht als UL 94 V-0, VW-1 oder FMVSS 302 bezeichnet werden, es sei denn, die bestellte Konstruktion wird durch den entsprechenden Prüfbericht belegt.
• Eingangsprüfung des Garns - Materialidentität, Farbe und Filamentzustand werden vor dem Flechten geprüft.
• Kontrolle der Flechtkonsistenz -Die Bediener überwachen während der Produktion die Abdeckung, das Aufnahmemuster und Oberflächenfehler.
• Maßprüfung -Der Nenndurchmesser, das Ausdehnungsverhalten und die Durchgängigkeit der Steckverbinder werden anhand der genehmigten Spezifikation geprüft.
• Längen- und Verpackungsprüfungen -Rollenlänge bzw. Schnittlänge, Etikettierung und Verpackungsmenge werden vor der Freigabe überprüft.
• Abschließende SichtprüfungDie fertigen Schläuche werden auf gebrochene Filamente, Verunreinigungen, unregelmäßige Flechtung und beschädigte Enden geprüft.
01. Worin unterscheidet sich PA6 von PET-Schläuchen?
PA6 wird üblicherweise gewählt, wenn die Zähigkeit, Flexibilität und Abriebfestigkeit von Nylon erwünscht sind. PET wird häufig für allgemeine Kabelmanagementzwecke, Dimensionsstabilität und breite kommerzielle Verfügbarkeit eingesetzt.

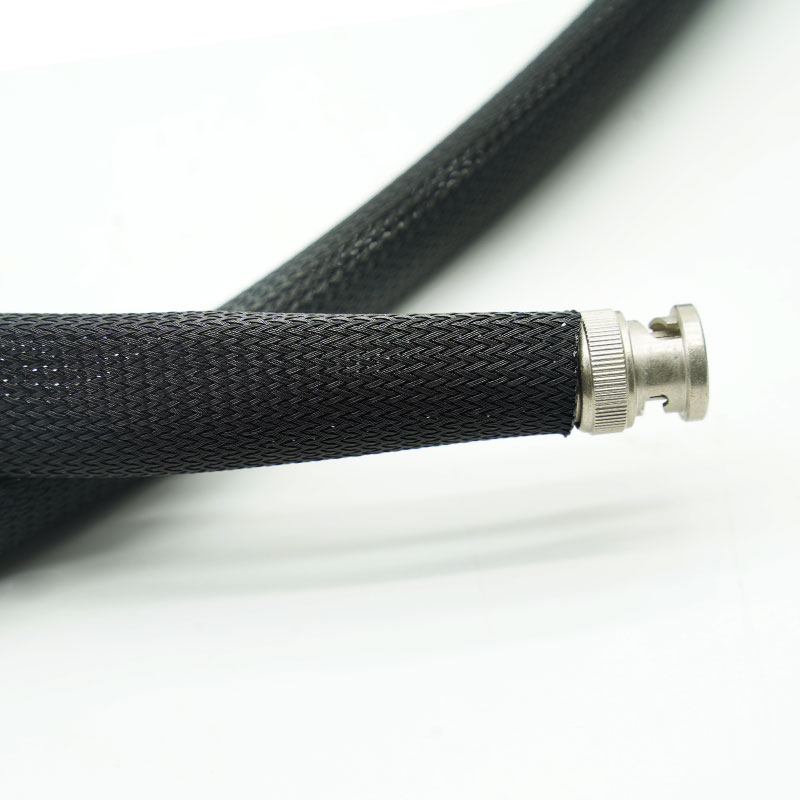

02. Lässt es sich über Steckverbinder ausdehnen?
Ja. Wählen Sie eine Nennweite, die über den größten Stecker passt und um das Kabelbündel herumgeführt werden kann.
03. Ist PA6 automatisch schwer entflammbar?
Nein. Das Brandverhalten hängt vom jeweiligen Material und der Konstruktion ab. Geben Sie bei Ihrer Angebotsanfrage die benötigte Norm an.
04.Sind auch individuell zugeschnittene Längen erhältlich?
Ja, vorbehaltlich der Längentoleranz, der Oberflächenbeschaffenheit, der Verpackung und der Überprüfung der Mindestbestellmenge.
Muster oder Angebot anfordern
Teilen Sie uns bitte den Bündeldurchmesser, die Steckergröße, die Umgebungsbedingungen, die benötigte Norm und die Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen Muster oder ein Angebot zur Verfügung.
