Warum sollten Sie sich für den gewebten Spaltwebstuhl STW-PES entscheiden?
1. Bietet eine weiche Oberfläche aus reinem Polyester.
Das gewebte Textil sorgt für eine gleichmäßige Kontaktfläche um die Kabel herum.
2. Vorhandene Kabelbäume nachrüsten

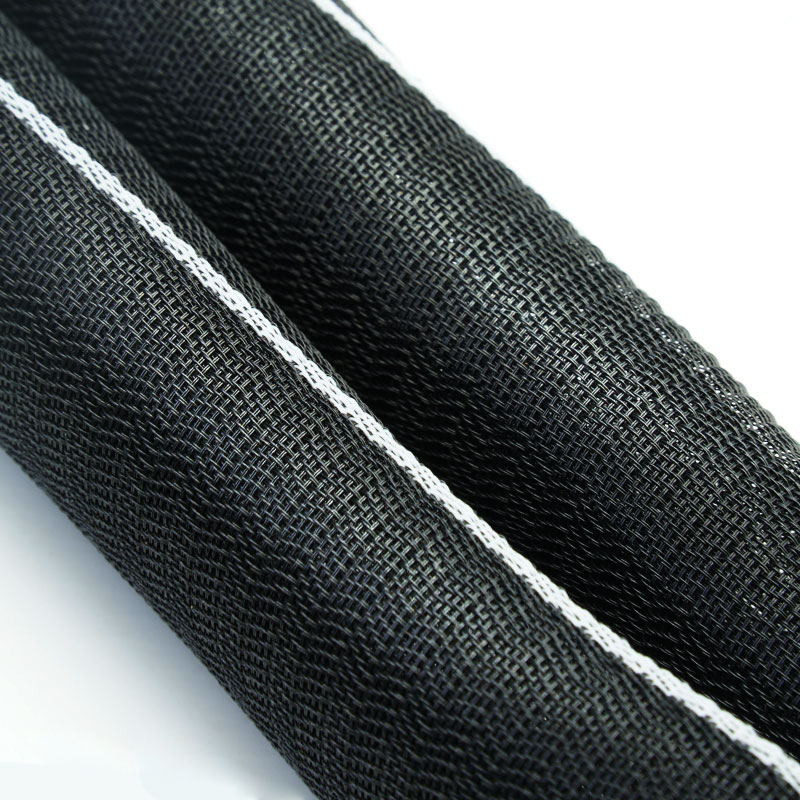

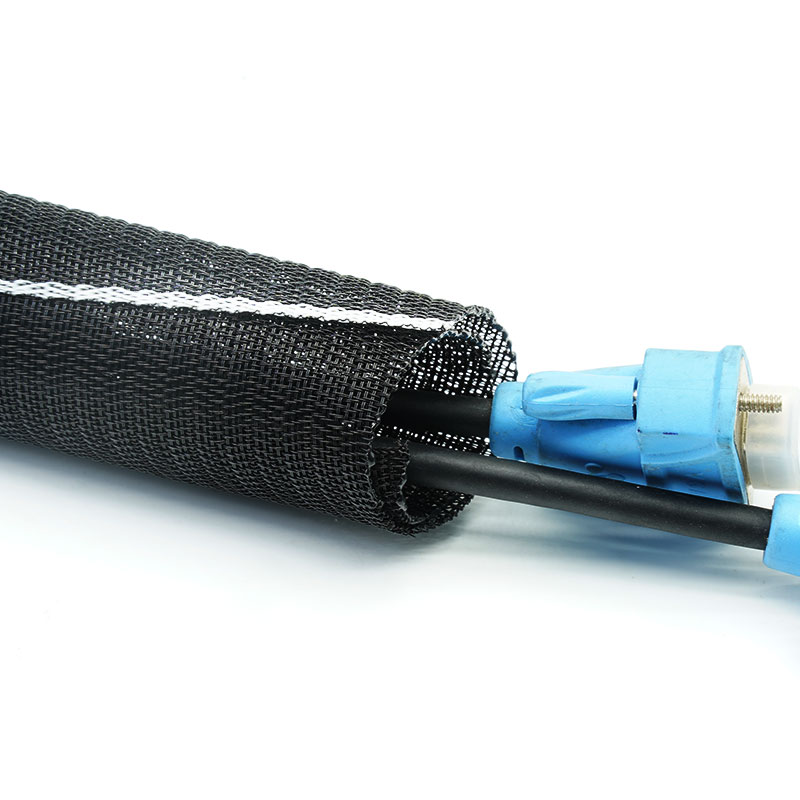

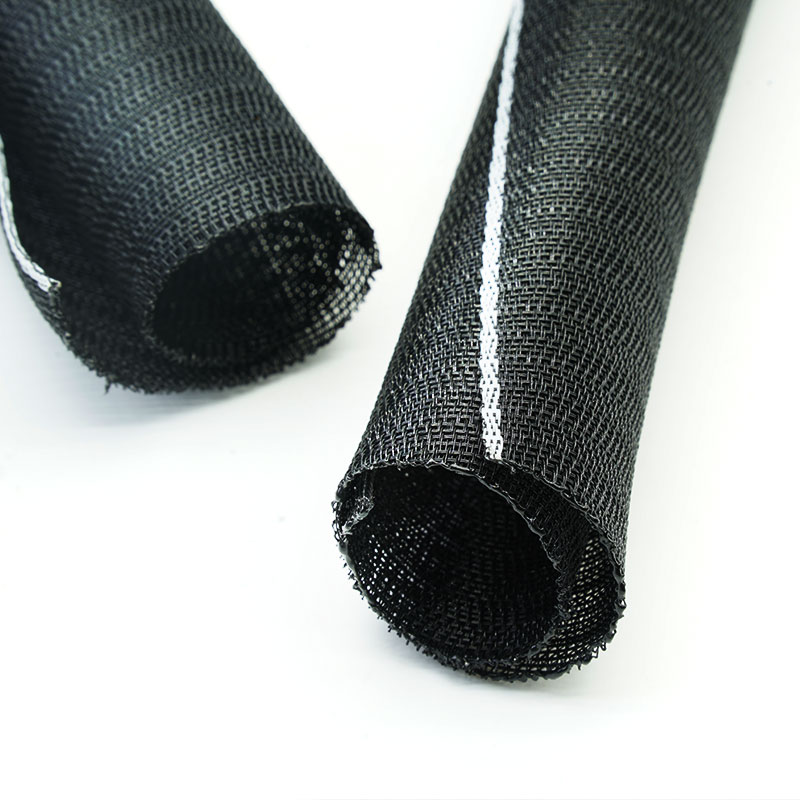

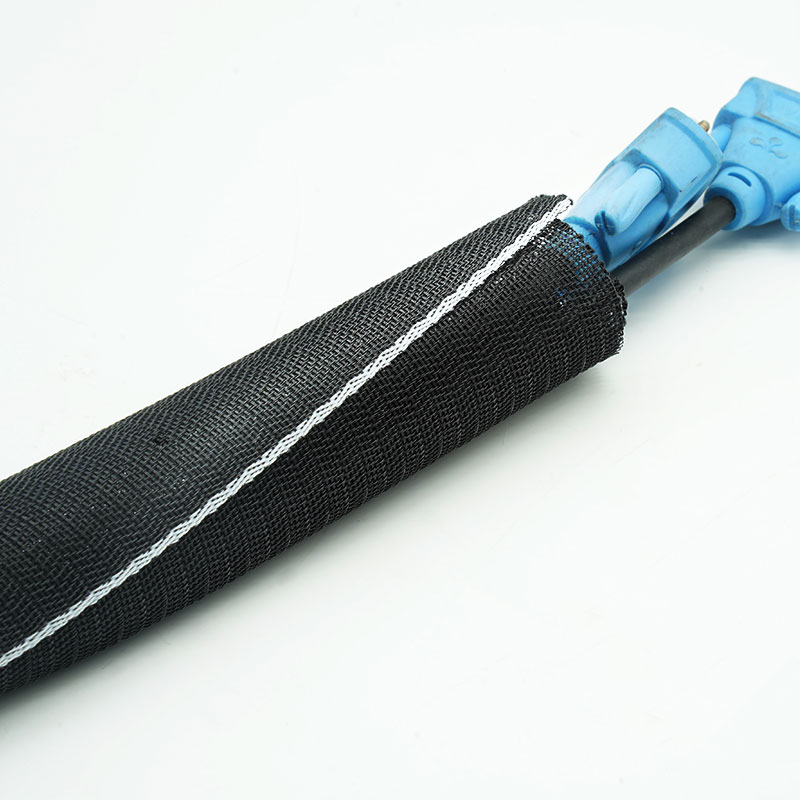

Das geteilte Profil lässt sich ohne Entfernen der Steckverbinder installieren.
3. Gemischte Kabelbündel sortieren
Die flexible Umhüllung enthält unregelmäßige Drähte und Verzweigungen.
4. Wartung einfach halten
Die Hülle lässt sich zur Inspektion und zum Kabelwechsel wieder öffnen.
1. Konstruktion aus reinem Polyestergarn
Bietet leichten Textilschutz.
2. Gewebtes Wickeldesign mit geteilter Spitze
Montage von der Seite.
3. Weiche Kontaktfläche
Schützt Kabelmäntel und angrenzende Schalttafeln.
4. Flexible Kabelführung
Folgt Biegungen und Bündelvariationen.
5. Zugängliche Abzweigungen
Ermöglicht lokale Kabelausgänge.
6. Universeller Abriebschutz
Verringert das Risiko von Reibung und Kratzern.
7. Kundenspezifische OEM-Lieferung
Größen, Längen, Farben und Verpackungen können überprüft werden.
| Material | Polyester |
| Konstruktion | Gewebter Spaltwebstuhl |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | DIN5510 |
| Standardfarbe | Schwarz mit weißem Identifikationsstreifen |
| RoHS-konform | Ja |
| Reach-konform | Ja |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
| Liefern | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | ID (mm) | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Fahrzeuginnenräume
Organisiert die Verkabelung hinter Armaturenbrettern, Sitzen und Verkleidungen.
Industriemaschinen
Schützt Steuerkabel um Rahmen und Paneele.
Schaltschränke
Enthält Kabel und ermöglicht gleichzeitig die Fehlersuche.
Haushaltsgeräte
Schützt interne Leads vor Kontakt mit dem Gehäuse.
Büro- und elektronische Geräte
Erzeugt ein sauberes, funktionsfähiges Kabelbündel.
Messen Sie die Kabellänge inklusive Abzweigungen und Verbindungsstücken. Achten Sie auf ausreichende Überlappung für sicheren Schutz auch bei Biegungen. Berücksichtigen Sie die Anforderungen an Abriebfestigkeit, Beweglichkeit, Temperaturbeständigkeit, Flüssigkeitsbeständigkeit und Aussehen. Wählen Sie bei Bedarf eine spezielle Flammschutz-, Hochtemperatur- oder UV-Schutzklasse.
Anpassungsmöglichkeiten
Durchmesser und Überlappung - abgestimmt auf das Kabelbündel.
Webdichte – angepasst für optimale Deckkraft und Griffigkeit.
Zugeschnittene Längen und Enden - Vorbereitete Stücke mit vereinbarter Oberflächenbehandlung.
Farbe und Verpackung – Projektetiketten, Beutel und OEM-Kartons erhältlich.
Standard STW-PES ist eine vielseitig einsetzbare Polyester-Textilhülle. Ohne entsprechende Daten sollten keine Angaben zu Flammschutz, UV-Beständigkeit, Hochtemperaturbeständigkeit oder Schalldämmung gemacht werden. Für bestätigte Materialien können gegebenenfalls Dokumente zu RoHS, REACH und Halogenverträglichkeit bereitgestellt werden.
Polyestergarnkontrolle – Material und Farbe werden geprüft.
Qualitätskontrolle des Gewebes – Deckkraft, Kanten und Verunreinigungen werden geprüft.
Maßprüfung – Größe, Überlappung und Länge werden bestätigt.
Endgültige Freigabe – Etiketten, Menge und Verpackung werden geprüft.
01. Ist STW-PES identisch mit der 175 C-Version?
Nein. STW-PET-HT ist zu verwenden, wenn eine zugelassene Hochtemperaturkonstruktion erforderlich ist.
02. Kann es über Steckverbindern installiert werden?
Ja. Die geteilte Folie wird von der Seite angebracht.
03. Sind Sonderfarben erhältlich?
Ja, vorbehaltlich der Garnverfügbarkeit und der Mindestbestellmenge.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Installationsumgebung, die geforderten Leistungsdaten, die Schnittlänge und die benötigte Menge. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
