Warum sollte man sich für den BRS-PAFF Flachdraht-Schleifschutz entscheiden?
• Verringern Sie das Hängenbleiben an rauen Geräten
Das breite, glattere Filamentprofil verhakt sich seltener als eine offene Rundfilamentkonstruktion.
• Oberflächenabdeckung erhöhen
Flaches Garn bildet eine dichte Schutzschicht um das Kabel- oder Schlauchbündel.
• Schützen Sie stark beanspruchte Strecken
Robustes Nylon eignet sich für Anwendungen, die Ziehen, Reiben und wiederholter Handhabung ausgesetzt sind.
• Sorgen Sie für eine unauffällige Installation.
Das Geflecht sorgt für eine dauerhafte Abdeckung ohne das Volumen starrer Schläuche oder schwerer Schlauchschutzhüllen.

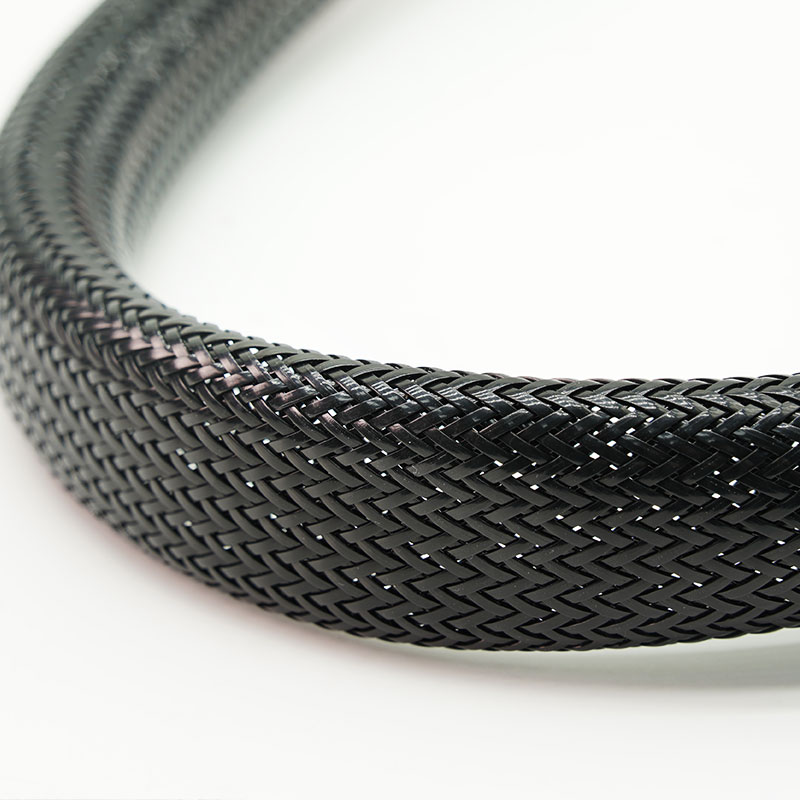

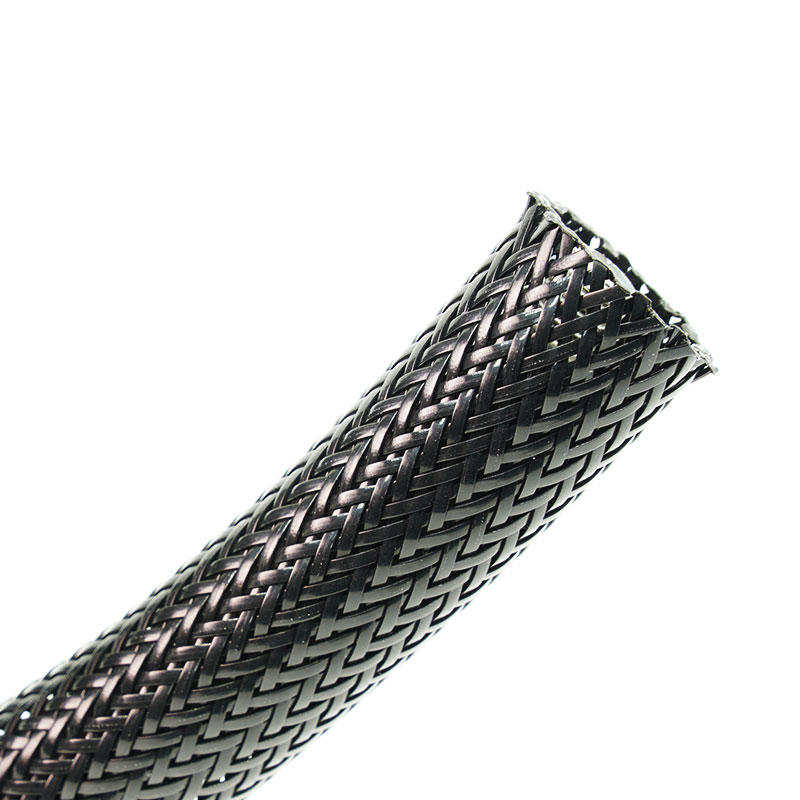

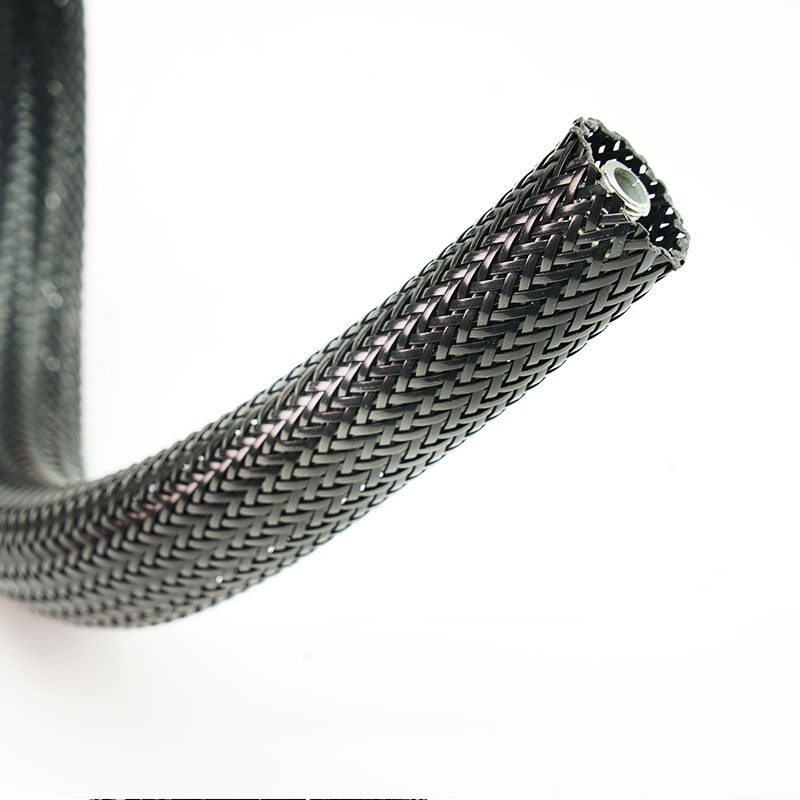

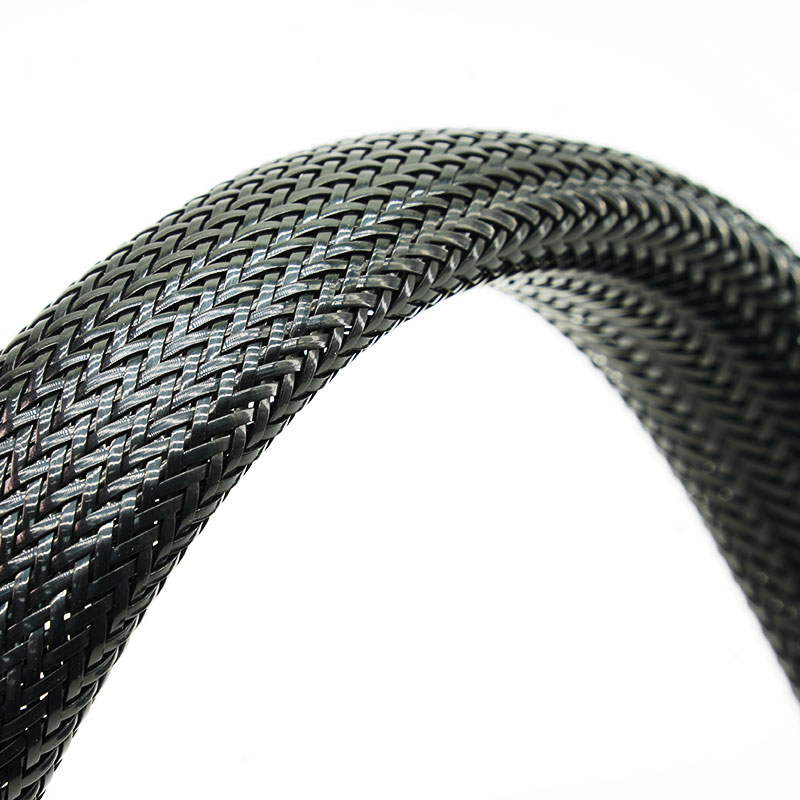

1. Flache Nylonfilamentkonstruktion
Erzeugt großflächigen Oberflächenkontakt und dichte Schutzabdeckung.
2. Glattes, reißfestes Profil
Hilft dabei, die ummantelte Baugruppe mit weniger Haken über raue Oberflächen zu bewegen.
3. Hohe Abriebfestigkeit
Konzipiert für Kabel- und Schlauchführungen, die wiederholter Reibung ausgesetzt sind.
4. Unauffälliger Schutz
Fügt eine robuste Außenschicht hinzu, ohne dabei übermäßig aufzutragen.
5. Flexible Flechtstruktur
Folgt der Geräteroute und mäßigen Bewegungen.
6. Dehnbare Passform
Geeignet für unterschiedliche Bündeldurchmesser und die Installation über Formstücken, sofern die Dimensionierung dies zulässt.
7. Projektspezifische Lieferung
Individuelle Anpassungen hinsichtlich Durchmesser, Länge, Farbe und Verpackung sind nach Absprache möglich.
| Material | Flaches Nylonfilament |
| Konstruktion | Dichtes, dehnbares Geflecht |
| Betriebstemperatur | -60 °C bis +160 °C |
| Schmelzpunkt | 256±10°C |
| Entflammbarkeit | UL 94 V2 |
| Abriebfestigkeit | Extrem hoch |
| Standardfarbe | Schwarz |
| RoHS-konform | Ja |
| Reach-konform | Ja |
| Halogenfrei | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PAFF-008-BK | 5/16 Zoll | 8±2 | 6 | 12 | 100 |
BRS-PAFF-012-BK | 1/2 Zoll | 12 | 10 | 16 | 100 |
BRS-PAFF-019-BK | 3/4 Zoll | 19 | 16 | 25 | 100 |
| 1-1/4” | 32 | 28 | 38 | 50 |
| 1-3/4” | 45 | 38 | 59 | 50 |
| 2” | 50 | 44 | 62 | 25 |
| 2-1/2 Zoll | 63 | 45 | 25 | 100 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Gabelstapler und Materialtransportgeräte
Schützt Kabel- und Schlauchführungen, die an Rahmen reiben und durch enge Geräteräume verlaufen.
Schweißmaschinen
Verringert den mechanischen Verschleiß an Leitungen, die über Böden oder Fertigungsbereiche gezogen werden; Funken- und Hitzeeinwirkung erfordern eine separate Beurteilung.
Bau- und Bergbauausrüstung
Bietet dauerhaften Oberflächenschutz für Gurte, die Schmutz, Vibrationen und rauem Kontakt ausgesetzt sind.
Hydraulisch benachbarte Kabelrouten
Trennt und schützt elektrische Kabel, die neben Schläuchen und beweglichen Gerätekomponenten verlegt sind.
Schiffs- und Industriemaschinen
Verhindert Hängenbleiben und Abrieb an Stellen, an denen Bündel durch enge oder raue Strukturen geführt werden.
Messen Sie das Kabel- oder Schlauchbündel über seinen gesamten Betriebsbereich und identifizieren Sie die Anschlüsse, die durch die Schutzhülle geführt werden müssen. Geben Sie an, ob die Baugruppe schleifen, sich biegen, mit Hydraulikflüssigkeit in Kontakt kommen oder Schweißspritzern ausgesetzt sein wird. Dieses Produkt schützt Oberflächen, ist aber nicht als zertifizierte Hydraulik-Berstschutzhülle zu verwenden.
Anpassungsoptionen
• Flachgarnkonstruktion - Die Filamentbreite und die Flechtdichte können überprüft werden, um ein Gleichgewicht zwischen Oberflächenabdeckung und Flexibilität zu erzielen.
• Installierter Durchmesser Die Nenngröße wird anhand des tatsächlichen Kabel- oder Schlauchbündels und etwaiger Armaturen ausgewählt.
• Schnittlänge und Endbearbeitung - Projektspezifische Teile können nach Bestätigung der geeigneten Zuschnittmethode geliefert werden.
• Farbe und Markierung - Standard- und Sonderfarben, Etiketten und Chargenkennzeichnungen sind vorbehaltlich einer Überprüfung erhältlich.
• Industrieverpackungen - Rollengröße, Spulenformat und Kartonmenge können an die Gerätemontage oder den Feldeinsatz angepasst werden.
Schläuche aus Flachfilament-Nylon dienen primär dem Schutz vor mechanischem Abrieb und Beschädigungen. Für geeignete Materialien können RoHS-, REACH- und halogenfreie Dokumente bereitgestellt werden. Sie dürfen nicht als Schlauch gegen hydraulische Berstschäden, Schweißspritzer oder als flammhemmendes Produkt beworben werden, es sei denn, eine separate, geprüfte Ausführung ist spezifiziert.
• Flachfilamentprüfung - Garnprofil, Material und Eingangszustand werden vor der Produktion geprüft.
• Abdeckung und Randkontrolle - Das Geflecht wird auf Lücken, eingerollte Filamente und unregelmäßige Kanten überprüft.
• Abrieborientierte visuelle Überprüfung - Die Oberflächen werden auf Defekte überprüft, die sich an Geräten verfangen oder die geschützte Baugruppe beschädigen könnten.
• Maß- und Passformprüfung - Nenndurchmesser, Ausdehnung und installierte Abdeckung werden anhand repräsentativer Muster überprüft.
• Auftragsspezifische Freigabe - Länge, Verpackung, Etiketten und Dokumentation werden vor dem Versand geprüft.
01. Warum sollte man Flachfilament anstelle von rundem Monofilament verwenden?
Flaches Filament bietet eine breitere Oberflächenabdeckung und eine glattere, flachere Außenfläche, was das Hängenbleiben und Abriebverhalten verbessern kann.
02. Kann es Hydraulikschläuche schützen?
Sie bietet zwar Schutz vor äußerem Abrieb, ist aber nicht automatisch eine hydraulische Berstschutzhülle. Verwenden Sie eine speziell dafür entwickelte Berstschutzhülle, wenn eine Auffangvorrichtung erforderlich ist.
03.Ist es zum Schweißen von Kabeln geeignet?
Es eignet sich gut zum Schutz vor mechanischem Abrieb, jedoch müssen direkte Funken, Spritzer und Einwirkung hoher Temperaturen gesondert beurteilt werden.
04.Führt die Erweiterung zu einer geringeren Abdeckung?
Ja. Da sich geflochtene Schläuche beim Ausdehnen verändern, ändern sich die Abdeckung und die Wanddichte. Wählen Sie die Größe anhand des tatsächlich installierten Durchmessers.
Muster oder Angebot anfordern
Bitte geben Sie den Bündeldurchmesser, die Steckergröße, die Umgebungsbedingungen, den erforderlichen Standard und die Menge an.
