Warum sollte man sich für die VEM-PVT Klett-Abschirmhülse entscheiden?
• Kabelbündel schnell öffnen
Der Klettverschluss ermöglicht einen direkten Zugriff entlang der gesamten Ärmellänge ohne Werkzeug.
• Unterstützung häufiger Kabelwechsel
Die Folie kann während der Fehlersuche, bei Upgrades und Prototypenarbeiten wieder geöffnet und wieder verschlossen werden.
• Nachrüstung kompletter Baugruppen
Die seitliche Installation vermeidet das Entfernen des Steckers und die Demontage des Kabelbaums.
• Anpassung an veränderliche Bündelgrößen
Der Verschlussmechanismus kann moderate Abweichungen ausgleichen, wenn die richtige Wickelbreite gewählt wird.

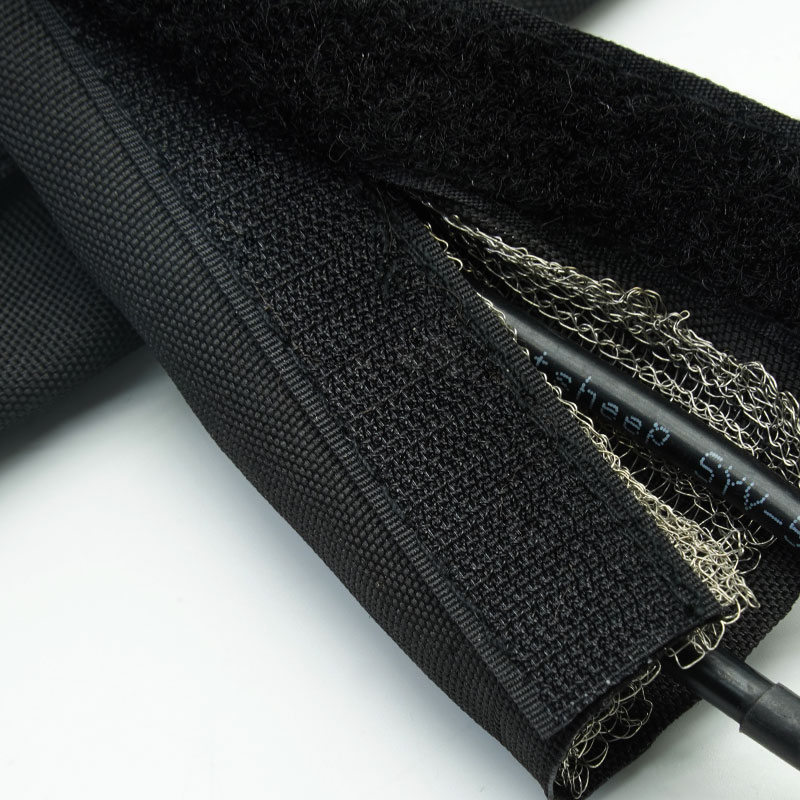

1. Durchgehender Klettverschluss
Ermöglicht schnelles, wiederholbares Öffnen und Wiederverschließen.

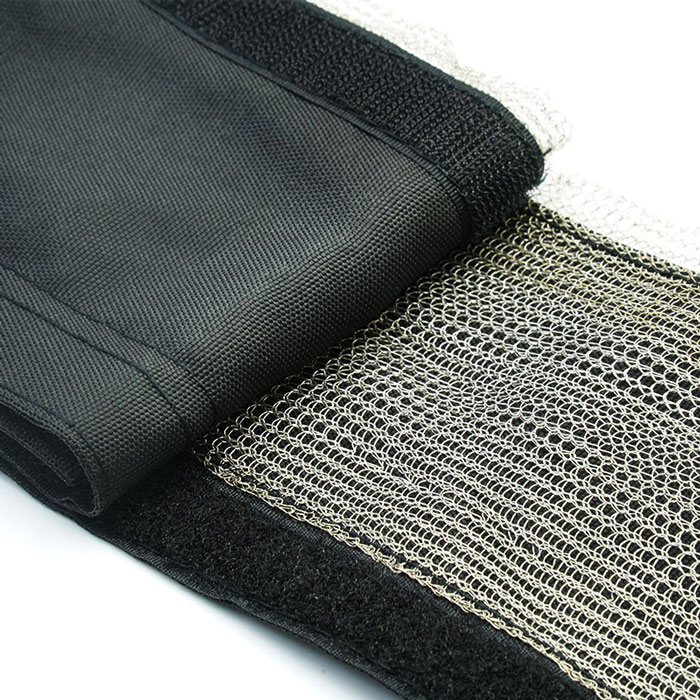

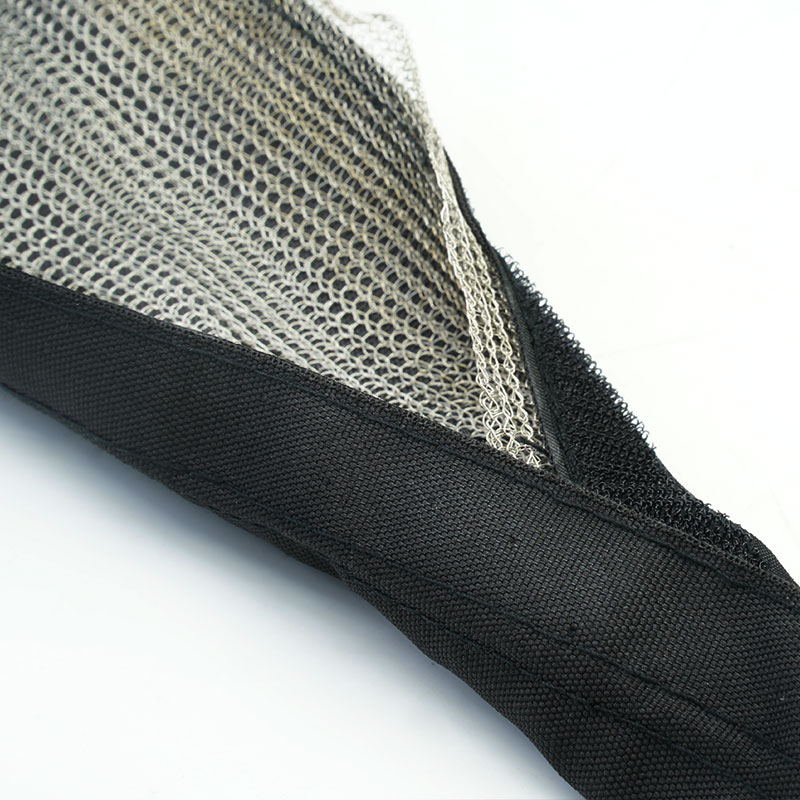

2. Integrierte leitfähige Abschirmschicht
Unterstützt die EMI- und RFI-Kontrolle durch geeignete Erdung.

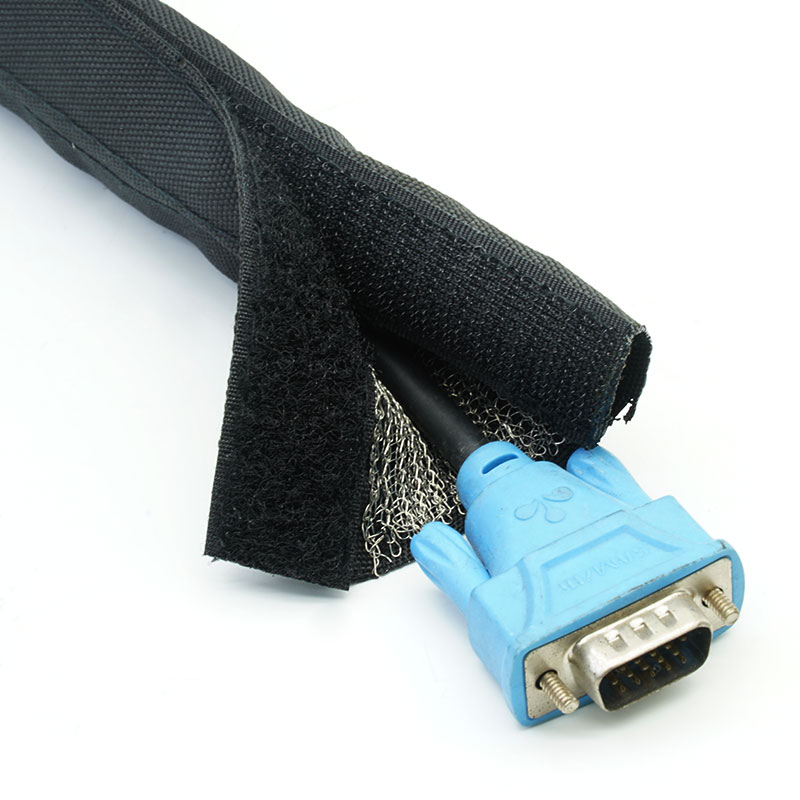

3. Flache Runduminstallation
Passen Kabel, Abzweigungen und Steckverbinder von der Seite.
4. Verstellbarer Verschlussüberlappung
Geeignet für einen definierten Bereich von Bündeldurchmessern.
5. Flexibles Kabelmanagement
Verlegt Signal- und Datenleitungen entlang gekrümmter Routen.
6. Wartungsfreundlicher Zugang
Ideal für Test-, Nachrüstungs- und häufig gewartete Geräte.
7. Benutzerdefinierte Wrap-Konfigurationen
Breite, Abschirmungsmaterial, Verschluss, Länge und Verpackung können überprüft werden.
| Hülsenmaterial | Polyester |
| Klettbandmaterial | Nylon |
| Abschirmnetzmaterial | verzinntes Kupfer |
| Betriebstemperatur | -50℃~+150℃ |
| Entflammbarkeit | Selbstverlöschend |
| Schirmwirkung | ≥75 dB (30 MHz-3 GHz) gemäß GB/T 30142-2013. |
| Standardfarbe | Schwarz |
| Konformitätsdokumentation | RoHS, REACH |
| Schneidwerkzeug | Schere |
| Lieferformat | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | ID (mm) | Bundle Dia (mm) | Verpackung Länge (m/Spule) |
|
VEW-PVT-010-BK | 10 | 1–10 | 25 |
VEW-PVT-016-BK | 16 | 10–16 | 25 |
VEW-PVT-020-BK | 20 | 17–20 | 25 |
| 30 | 21–30 | 25 |
| 40 | 31–40 | 25 |
| 50 | 41–50 | 25 |
| VEW-PVT-060-BK | 60 | 51–60 | 25 |
Typische Anwendungen
EMV-Entwicklung und Fehlerbehebung
Fügt abnehmbare Abschirmungen um verdächtige Kabeltrassen während Tests und Konstruktionsänderungen hinzu.
Labor- und Testgeräte
Ermöglicht wiederholten Zugriff auf die Signalverkabelung bei gleichzeitiger Aufrechterhaltung einer geordneten leitfähigen Abdeckung.
Industrielle Schaltschränke
Umwickelt wartungsfähige Sensor- und Kommunikationskabel in der Nähe von elektrischen Störquellen.
Audio-, Video- und Kommunikationssysteme
Steuert Kabelgruppen, die häufig neu angeordnet oder ausgetauscht werden.
Temporäre und Prototyp-Installationen
Bietet wiederverwendbare Kabelschirmung ohne permanente Verlegung von Leitungen oder Umbauarbeiten am Kabelbaum.
Messen Sie den Bündelumfang an den schmalsten und breitesten Stellen, einschließlich Abzweigungen und Übergängen zwischen Steckverbindern. Wählen Sie eine ausreichende Wickelbreite für sicheren Verschluss und leitfähige Überlappung ohne Kabelkompression. Geben Sie den Frequenzbereich, die angestrebte Leistung, die Erdungsmethode, die Öffnungszyklen, die Biegebedingungen und die Umgebungsbedingungen an.
Anpassungsmöglichkeiten
Breite und Überlappung der Verschlüsse - Konfiguriert für den installierten Bündelbereich und die erforderlichen Anpassungen.
Leitfähige Schicht – Material- und Beschichtungsoptionen können für die Anwendung bewertet werden.
Zuschnittlängen und Zugangsoptionen - Vorbereitete Teile, Abzweigpositionen und Montagesätze sind nach Vereinbarung erhältlich.
Branding und Verpackung – Etiketten, Barcodes, Beutel, Rollen und Kartons mit Eigenmarken erhältlich.
Materialdeklarationen können für die bestätigte leitfähige Schicht, die Versiegelung und die Textilkomponenten verfügbar sein. Die Schirmdämpfung hängt von der leitfähigen Überlappung, den Nähten, der Erdung und der Frequenz ab. Angaben zur Wasserdichtigkeit, elektrischen Isolation oder einem bestimmten dB-Wert sind nur zulässig, wenn sie durch die exakt geprüfte Konstruktion und Installationsmethode belegt sind.
Materialprüfung – Die Materialien der leitfähigen Schicht und des Gehäuses werden anhand der genehmigten Spezifikation geprüft.
Abschlussprüfung – Ausrichtung und Halteperformance werden geprüft.
Überprüfung von Abdeckung und Durchgängigkeit – Überlappung der Wicklung, Oberflächenbeschaffenheit und vereinbarte elektrische Eigenschaften werden überprüft.
Endkontrolle der Bestellung – Abmessungen, Schnittlänge, Etiketten, Menge und Verpackung werden bestätigt.
01. Kann die Verpackung wieder geöffnet und wiederverwendet werden?
Ja. Es ist für Kabelsysteme konzipiert, die häufige Inspektionen oder Konfigurationsänderungen erfordern.
02. Wie ist es geerdet?
Verbinden Sie die leitende Schicht mit der vorgesehenen Masse mittels eines kompatiblen niederohmigen Abschlusswiderstands.
Muster oder Angebot anfordern
Bitte senden Sie uns den Kabeldurchmesserbereich, den Zielfrequenzbereich, die Erdungsmethode, die Installationsumgebung, die fertige Länge und die gewünschte Menge. MJ FLEX prüft die Konstruktion und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
