Warum HPS-NY-S-T10 wählen?
•Verlängern Sie die Wartungsintervalle an bekannten Reibungsstellen
Die Hülse nimmt regelmäßigen Oberflächenkontakt auf, der ansonsten direkt auf die Hydraulikschlauchabdeckung einwirken würde.
•Fügen Sie eine robustere textile Nutzschicht hinzu.
Die nominelle Wandstärke von 1,0 mm sorgt für zusätzliches Material zwischen Schlauch und umgebender Metallkonstruktion und damit für einen besseren Schutz der Ausrüstung.
•Routen stabilisieren, die sich während des Betriebs bewegen
Durch das Bündeln benachbarter Schläuche wird der zufällige Kontakt bei der Bewegung von Zylindern, Armen oder Lenksystemen eingeschränkt.
1.Nennwandstärke 1,0 mm
Bietet eine dickere schützende Textilschicht für Strecken mit wiederkehrender mechanischer Belastung.

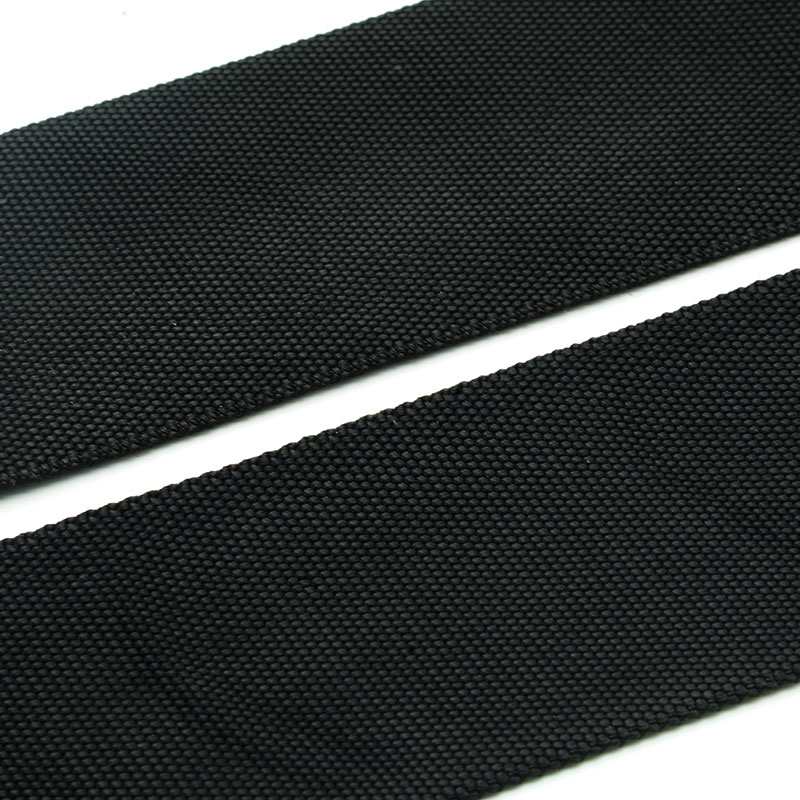

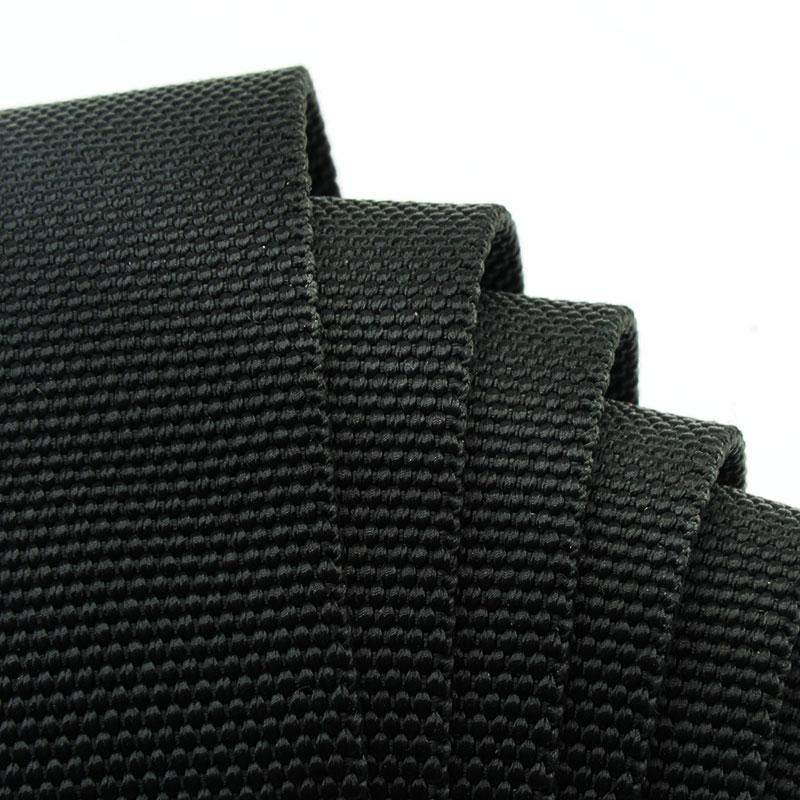

2.Strapazierfähiges Nylongarn
Bietet eine flexible Außenfläche, die für normale Maschinenbewegungen und die Handhabung bei der Installation geeignet ist.

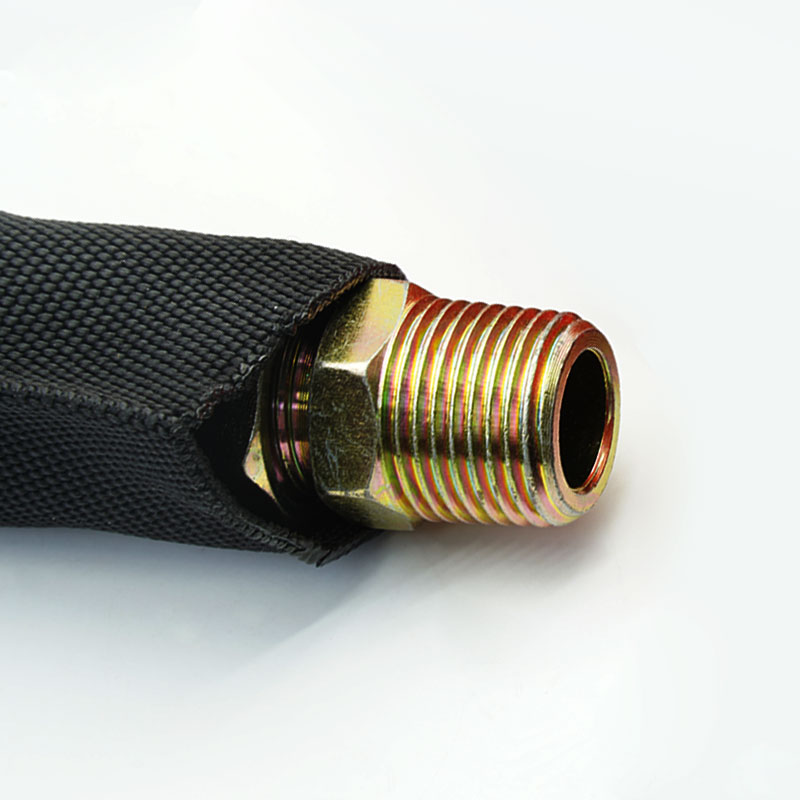

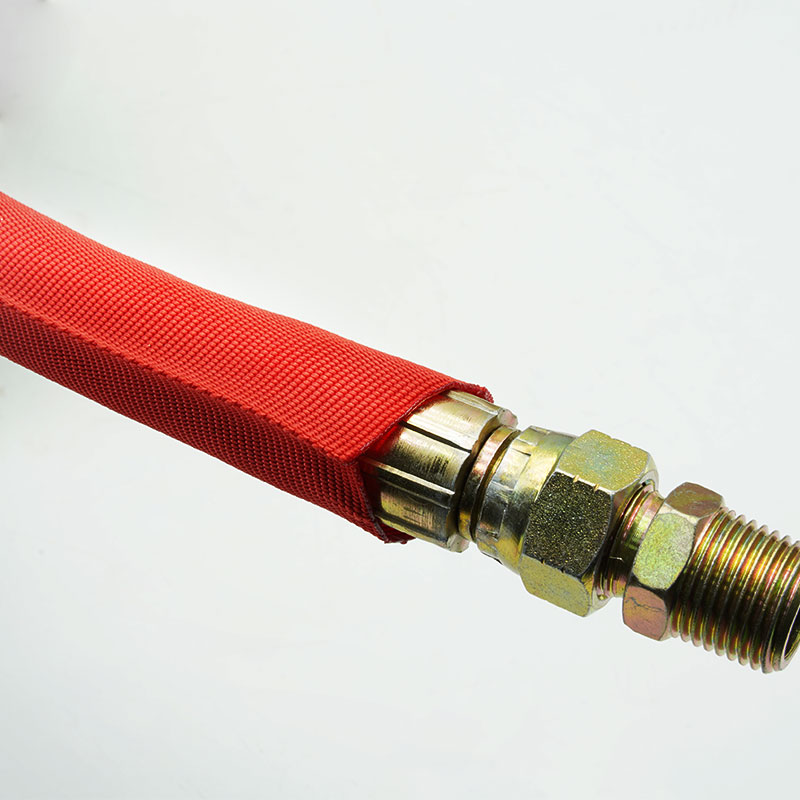

3. Vollständiger Umfangsschutz
Umschließt den Schlauch oder das Bündel so, dass der Schutz nicht auf eine sichtbare Kontaktfläche beschränkt ist.
4. Anpassungsfähiges Rohrdesign
Folgt Kurven und wechselnden Routenrichtungen, wenn der Hülsendurchmesser richtig gewählt ist.
5. Bündelrückhaltung
Hält kompatible Hydraulikleitungen zusammen und reduziert lose Bewegungen zwischen benachbarten Schläuchen.

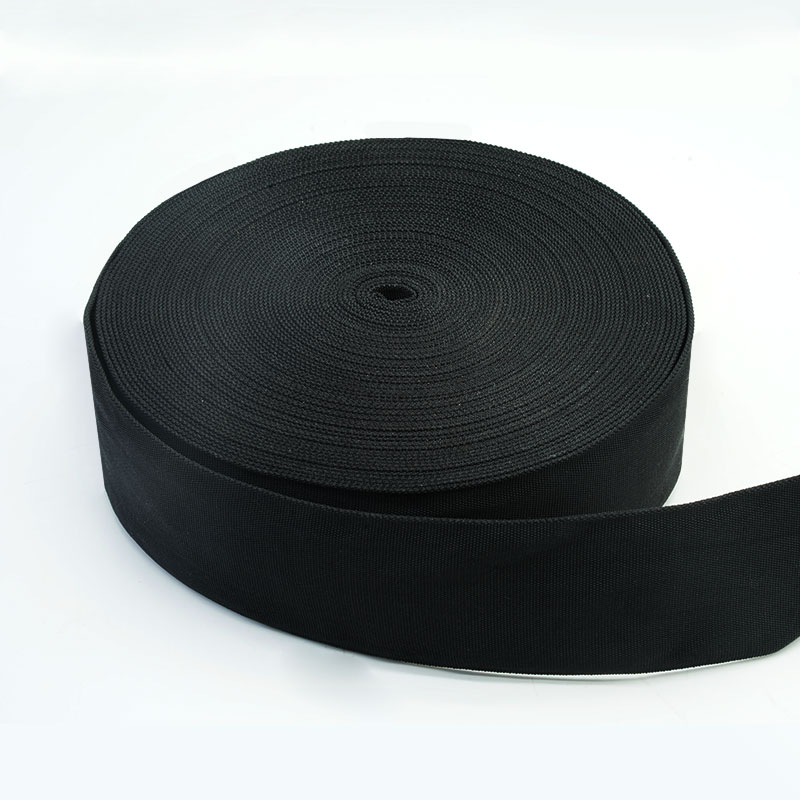

6.Produktionsfertige Optionen
Kann als Rolle geliefert oder als wiederholgenau zugeschnittene Stücke mit vereinbarter Kennzeichnung und Verpackung vorbereitet werden.
| Material | Nylon-Multifilament |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 220 ± 10 °C |
| Entflammbarkeit | FMVSS 302 |
| MSHA Einhaltung | Siehe MSHA IC293/01 |
| Sprengung RWiderstand | Siehe ISO 3457 |
| Abriebfestigkeit | Siehe ISO 6945 |
| Auslaufschutz | Entspricht SAE J343 |
| UV-beständig | Entspricht BS EN13758-1 |
| Standardfarbe | Schwarz |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | AUSWEIS (mm) | Flache Breite (mm) | Wand Dicke (mm) | Verpackung Länge (m/Spule) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Typische Anwendungen
Bagger, Lader und Zugangsgeräte
Behebt Reibungsprobleme an Stellen, an denen Schläuche entlang von Auslegern, Armen, Hebevorrichtungen und Gelenken verlaufen.
Gabelstapler, Kräne und Materialtransportmaschinen
Verringert den direkten Kontakt um Masten, Seilscheiben, Führungen und beengte Hydraulikkanäle.
Land- und forstwirtschaftliche Geräte
Schützt Schlauchabdeckungen vor vibrationsbedingten Abriebschäden in der Nähe von Rahmen, Anbauteilen und beweglichen Verbindungsgliedern.
Hydraulische Pressen und Fabrikmaschinen
Ordnet mehrere Linien und schützt sie vor Halterungen, Schutzvorrichtungen und nahegelegenen Maschinenkomponenten.
Messen Sie den maximalen Außendurchmesser des einzelnen Schlauchs oder des kompletten Schlauchbündels einschließlich Armaturen, Klemmen und Übergängen. Wählen Sie eine Schutzhülse, die sich ohne übermäßige Dehnung installieren lässt und dennoch eng genug anliegt, um ein Hängenbleiben oder unkontrollierte Bewegungen zu vermeiden. Berücksichtigen Sie Biegeradius, Biegefrequenz, Reibungspunkte, Temperatur, Hydraulikflüssigkeiten, Witterungseinflüsse und die Befestigungsmethode an beiden Enden. Falls Spritzschutz gegen Nadellöcher, Berstfestigkeit oder Personenschutz erforderlich sind, geben Sie das entsprechende Prüfverfahren und die Systembedingungen an; die Dicke allein reicht nicht aus, um diese Eigenschaften nachzuweisen.
Anpassungsmöglichkeiten
• Durchmesser und Bündelpassung - Wählen Sie die passenden Schlauchgrößen anhand des Außendurchmessers der einzelnen Schläuche oder der Schlauchbündel.
• Schnittlängen und Toleranzen - Kundenspezifische Schnittlängen und Toleranzkontrolle zur Erfüllung der Anforderungen spezifischer Maschinenzonen, Schlauchsätze oder Montagestationen.
• Farbe und Identifizierung Schwarz ist die Standardfarbe; bedruckte Etiketten oder andere Kennzeichnungsmöglichkeiten können auf Anfrage geprüft werden.
• Verpackung Erhältlich als Rollen, Beutel, Sets und in kundenspezifischen OEM-Kartons.
• Eingangsprüfung des Garns - Die Materialidentität und die vereinbarten Einkaufsvorgaben werden vor Produktionsbeginn geprüft.
• Wand- und Konstruktionsprüfungen - Die Nenndicke und der Textilaufbau werden gemäß dem genehmigten Prüfplan gemessen.
•Größen- und Passformprüfung Der fertige Durchmesser und die Passgenauigkeit der Probe werden mit den bestätigten Schlauch- bzw. Bündelabmessungen verglichen.
•Arbeitsprüfung - Die Hülse wird auf Garnbeschädigungen, Verunreinigungen, ungleichmäßige Bedeckung und unzulässige Öffnungen untersucht.
•Auftragskonformität - Länge, Kennzeichnung, Oberflächenbeschaffenheit, Menge und Verpackung werden mit der freigegebenen Bestellung abgeglichen.
01. Worin besteht der Hauptunterschied zwischen den 1,0-mm- und 0,8-mm-Versionen?
Die 1,0-mm-Variante bietet eine stabilere Textilwand für Strecken, die eine größere Außenabdeckung erfordern. Bei der endgültigen Auswahl sollten jedoch weiterhin Freiraum, Bewegungsfreiheit und der tatsächliche Abriebpunkt berücksichtigt werden.
02. Soll ich die Hülse anhand des Innendurchmessers des Hydraulikschlauchs bemessen?
Nein. Verwenden Sie den gemessenen Außendurchmesser des Schlauchs oder des gesamten Schlauchbündels, einschließlich des größten Übergangs, über den die Hülse geführt werden muss.
03.Kann HPS-NY-S-T10 auf beweglichen Schlauchleitungen eingesetzt werden?
Für die Verlegung von Fahrwegen kann es in Betracht gezogen werden, wenn Durchmesser, Biegeradius, Biegefrequenz, Verankerung und Kontaktflächen gemeinsam betrachtet werden.
04. Welche Informationen werden für eine Sonderanfertigung benötigt?
Bitte geben Sie die Abmessungen von Schlauch und Armaturen, die Verlegeroute, die Kontaktpunkte, die Umgebungsbedingungen, die Länge, die Endbehandlung, die Kennzeichnung, die Verpackung und die jährliche Menge an.
Muster oder Angebot anfordern
Bitte senden Sie uns den Außendurchmesser des Schlauchs bzw. Schlauchbündels, die Verlegebedingungen, Abriebstellen, die Temperatur, die Medienexposition, die Endlänge und die Bestellmenge. MJ FLEX prüft die Passform und erstellt Ihnen ein Muster (HPS-NY-S-T10) oder ein Angebot.
