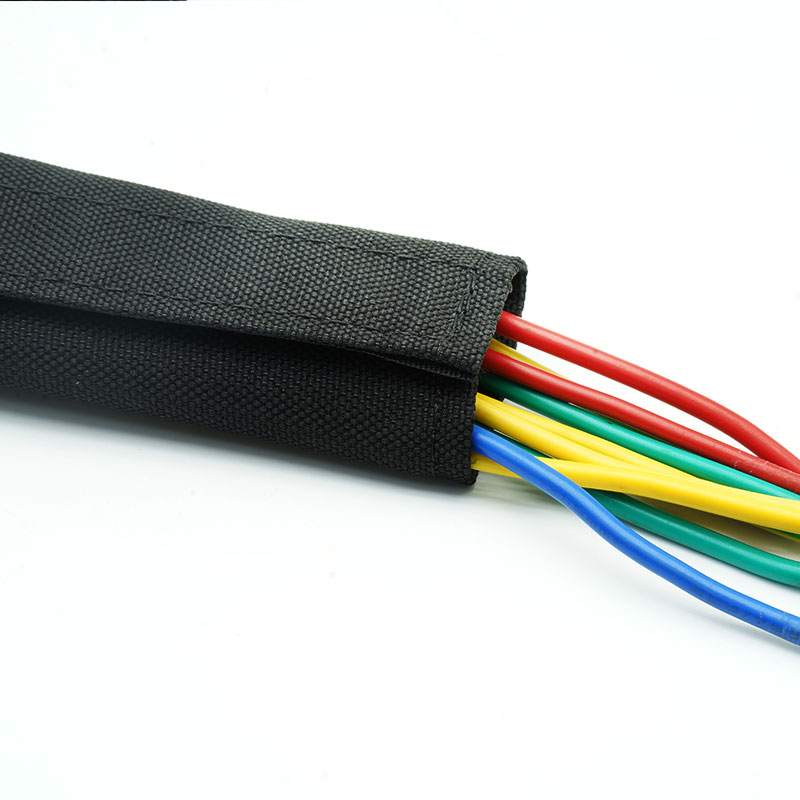

1. Kabel und Schläuche zusammen ordnen
Die breite Textilabdeckung umfasst gemischte Linien, die sich in Durchmesser, Oberfläche und Steifigkeit unterscheiden.
2. Fertige Oberflächen schützen
Die stoffbezogene Außenhülle schafft eine weichere Verbindung zu lackierten Paneelen und der Innenausstattung.
3. Geräte öffnen, ohne das Paket wieder zusammenzubauen
Die wiederverwendbare Verriegelung ermöglicht den Wartungsteams den direkten Zugang entlang der gesamten Strecke.
4. Aussehen und Eindämmung verbessern
Das blickdichte Textilgewebe verbirgt die gemischte Verkabelung und reduziert die Bewegung loser Leitungen.

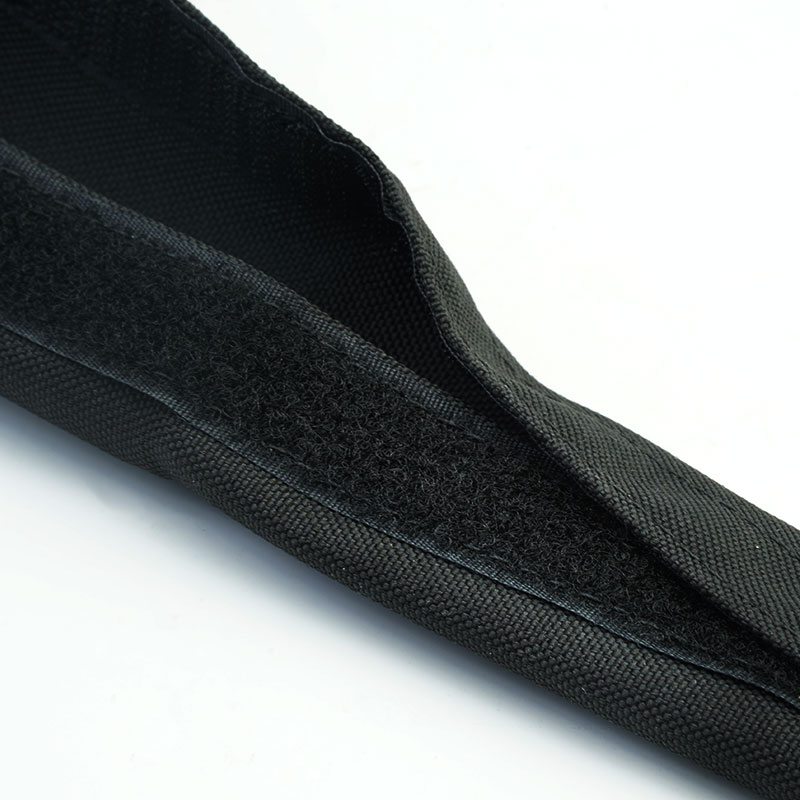

1. Wiederverwendbarer Klettverschluss
Lässt sich zum Einbau flach aufklappen und schließt sich entlang der gesamten Hülse wieder ab.

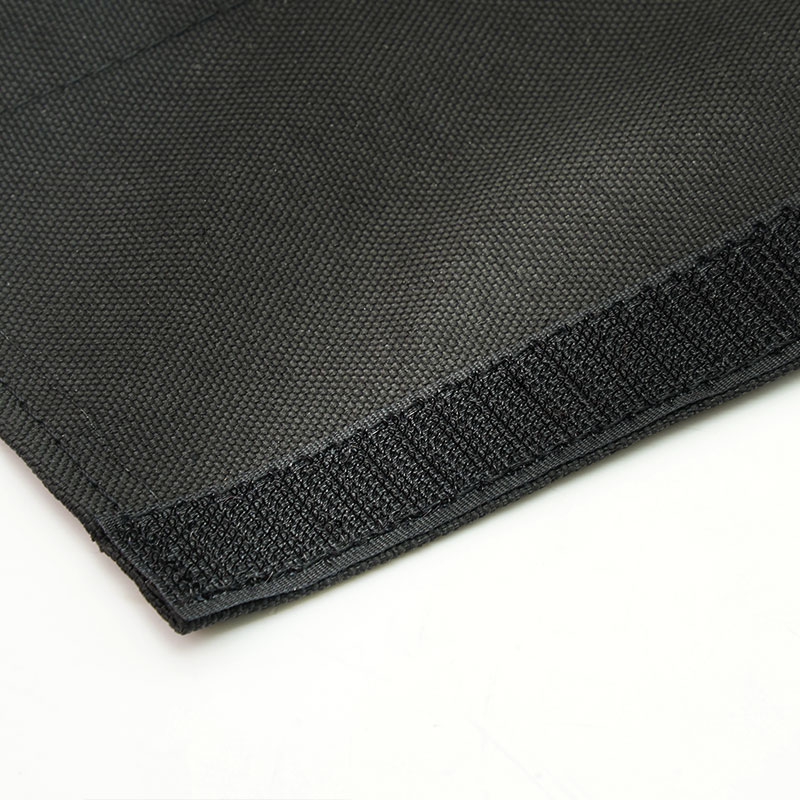

2. Dichte Textilkonstruktion
Bietet eine großflächige Deckkraft und ein ebenmäßiges äußeres Erscheinungsbild.

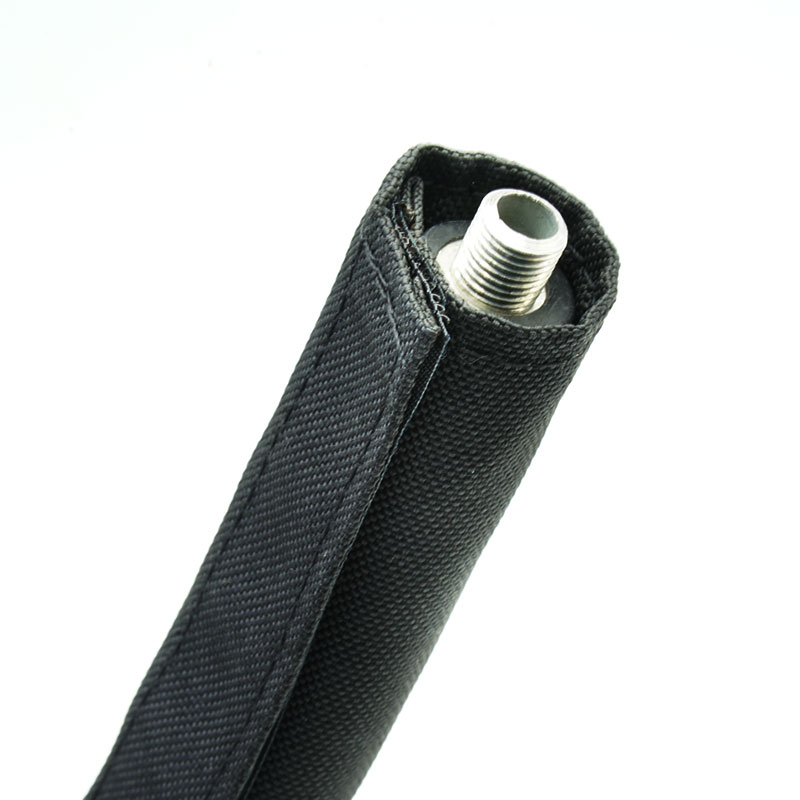

3. Kompatibilität von Kabel und Schlauch
Geeignet für gemischte Bündel, wenn Temperatur und Flüssigkeitskontakt bestätigt sind.
4. Weiche Kontaktfläche
Verhindert Kratzer an Innenverkleidungen und Oberflächen.
5. Flexible Wickelgeometrie
Passt sich Biegungen an und gleicht moderate Bündelabweichungen aus.
6. Wartungsfreundlicher Zugang
Unterstützt Inspektion, Schlauchwechsel und Kabelerweiterungen.
7. Kundenspezifische Montageoptionen
Erhältlich in ausgewählten Breiten, Längen, Farben, Etiketten und Verpackungen.
| Schlauchmaterial | PET-Multifilament + Monofilament |
| Klettverschlussmaterial | Nylon |
| Struktur | Flache, umlaufende Ärmel |
| Schließung | Klettverschluss |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Medium |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS, REACH |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | ID (mm) | Ausbreitungsbreite (mm) | Breite des Klettverschlusses (mm) | Verpackung Länge (m/Rolle) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Typische Anwendungen
Maschinenkabel- und Schlauchbündel
Enthält elektrische Leitungen und pneumatische Schläuche und hält gleichzeitig die Wartungspunkte zugänglich.
Fahrzeuginnenräume und Gerätebuchten
Verringert Reibung und optische Unordnung um Sitze, Verkleidungen und Zusatzmodule.
Medizinische und Laborgeräte
Organisiert wartungsfreundliche Leitungen und Schläuche, wobei eine weiche Textiloberfläche bevorzugt wird.
Büromöbel und höhenverstellbare Schreibtische
Verbindet Strom- und Datenleitungen ohne starres Rohr.
Temporäre Installationen und Mietgeräte
Ermöglicht das Öffnen, Neuanordnen und Wiederverwenden von Paketen zwischen verschiedenen Bereitstellungen.
Messen Sie den Gesamtumfang und den maximalen Außendurchmesser aller Kabel und Schläuche, einschließlich der Anschlüsse. Achten Sie auf ausreichende Überlappung für einen sicheren Verschluss, ohne weiche Schläuche abzuflachen. Berücksichtigen Sie Schlauchtemperatur, Druck, Medium, Leckagerisiko und verwendete Reinigungsmittel. Dieses Produkt dient der Organisation und dem Schutz von Leitungen, ist aber kein druckbeständiges oder leckagesicheres System.
Anpassungsmöglichkeiten
• Wickelbreite und Überlappung – Konfigurierbar für reine Kabelbündel, reine Schlauchbündel oder gemischte Bündel.
• Textilkonstruktion – Stoffgewicht, Oberfläche und Farbe können im Hinblick auf die Projektanforderungen überprüft werden.
• Ausschnitte und Schnittlängen – Abzweigpositionen und Montagelängen sind nach Zeichnungsbestätigung verfügbar.
• Kennzeichnung und Verpackung – Bedruckte Etiketten, Barcodes, Sets und Eigenmarkenverpackungen nach Vereinbarung.
VTW-PVT bietet lediglich mechanische Stabilität und Oberflächenschutz. Die Verträglichkeit mit Hitze, Ölen, Kühlmitteln, Reinigungsmitteln oder im medizinischen Bereich muss geprüft werden. Standardmaterialien dürfen ohne produktspezifische Nachweise nicht als flammhemmend, wasserdicht, steril, druckbeständig oder flüssigkeitsdicht bezeichnet werden.
• Gewebeprüfung – Es wird auf Oberflächenbeschaffenheit, Webfehler und Verunreinigungen geachtet.
• Verschlussausrichtung – Position des Klettverschlusses und kontinuierliches Einrasten werden überprüft.
• Passformprüfung – Die repräsentativen Bündelgrößen werden auf Überlappung und Flexibilität geprüft.
• Auftragsprüfung – Länge, Schnittmerkmale, Etiketten und Verpackung werden mit der Bestellung abgeglichen.
01. Kann es sowohl Schläuche als auch elektrische Kabel umwickeln?
Ja, wenn Temperatur, Medium und Bewegung innerhalb der bestätigten Materialgrenzen liegen.
02. Enthält die Hülle austretende Flüssigkeit?
Nein. Es handelt sich um eine Organisations- und Abriebschutzhülle, nicht um ein luftdichtes Behälterprodukt.
03. Warum sollte man sich für eine textile statt einer geflochtenen Konstruktion entscheiden?
Die textile Konstruktion sorgt für eine breitere, blickdichtere Abdeckung und eine weichere, durchgehende Oberfläche.
Muster oder Angebot anfordern
Bitte senden Sie uns die Abmessungen des Bündels, die Installationsumgebung, die gewünschte Verschlussart, die Endlänge, die Menge und die benötigten Dokumente. MJ FLEX prüft Ihre Anfrage und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
