Warum sollten Sie sich für den geflochtenen geteilten Webstuhl STW-PET-W entscheiden?

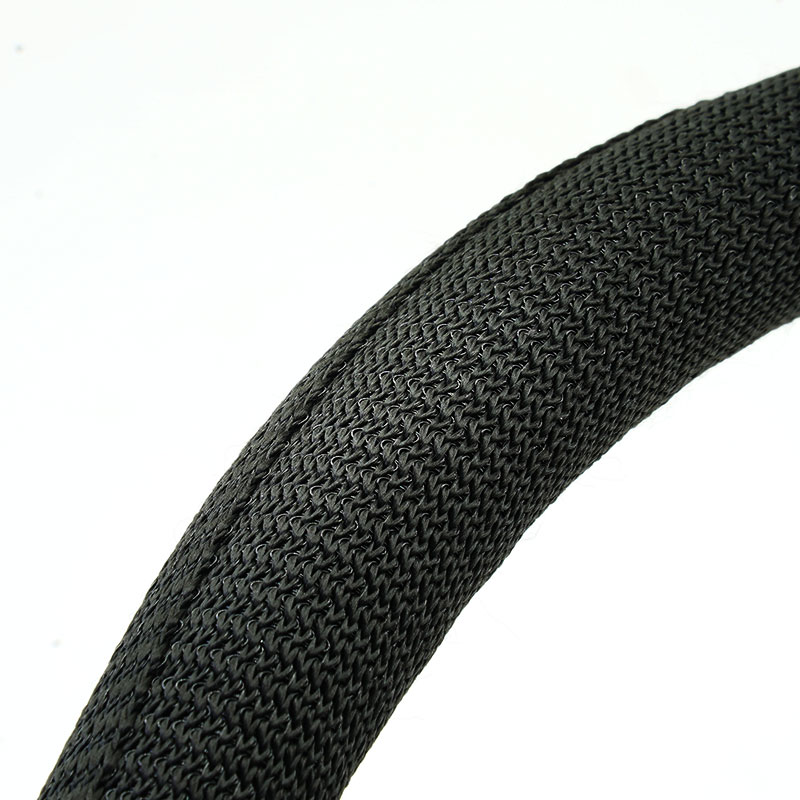

1. Komplexen Fahrzeugrouten folgen
Die gestrickte Wellenstruktur biegt sich um Ecken und verändert die Gurtprofile.

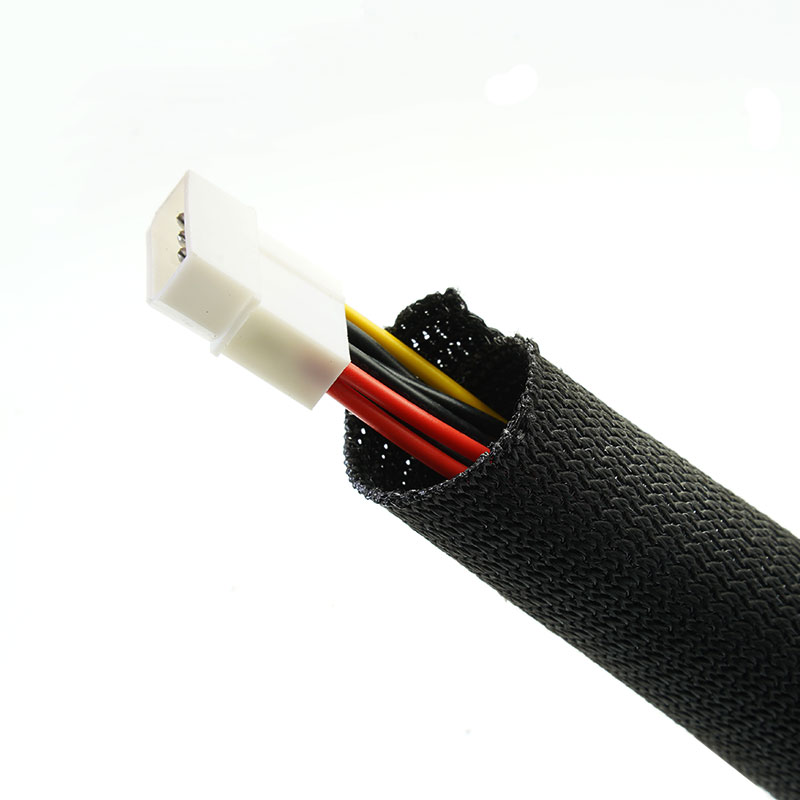

2. Installation des Schnellkabelbaums
Seitliche Kabeleinführung ermöglicht die Durchführung von konfektionierten Kabeln, ohne dass diese durch ein geschlossenes Rohr gezogen werden müssen.
3. Kabel in der Nähe von Schalttafeln schützen.
Die Textilabdeckung verringert den Verschleiß der Jacke an der Fahrzeugstruktur.

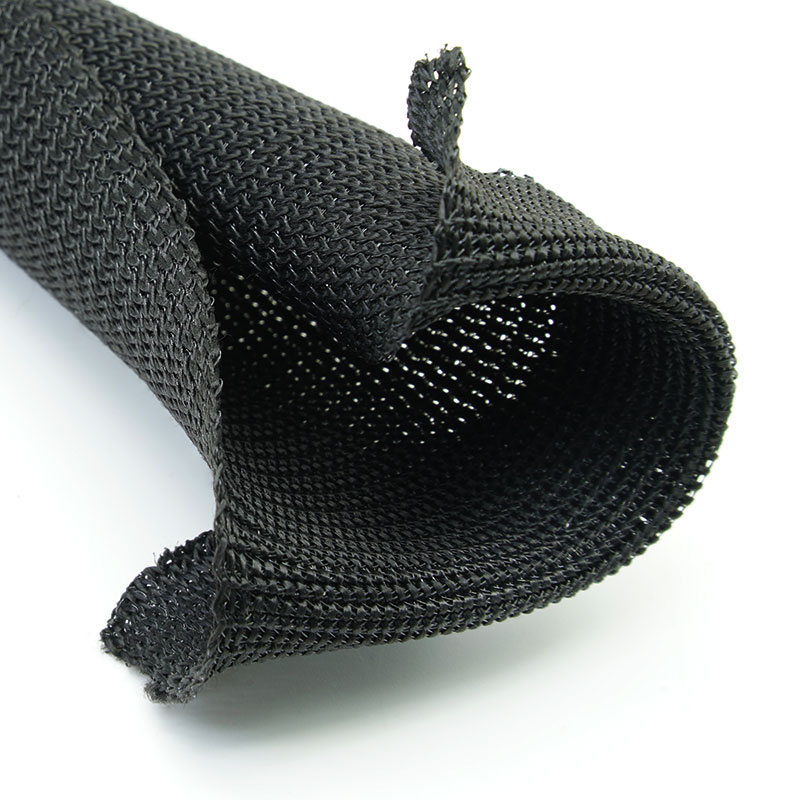

4. Service und Verzweigung vereinfachen
Der geteilte Webstuhl öffnet sich lokal für Ausgänge und Wartungsarbeiten.

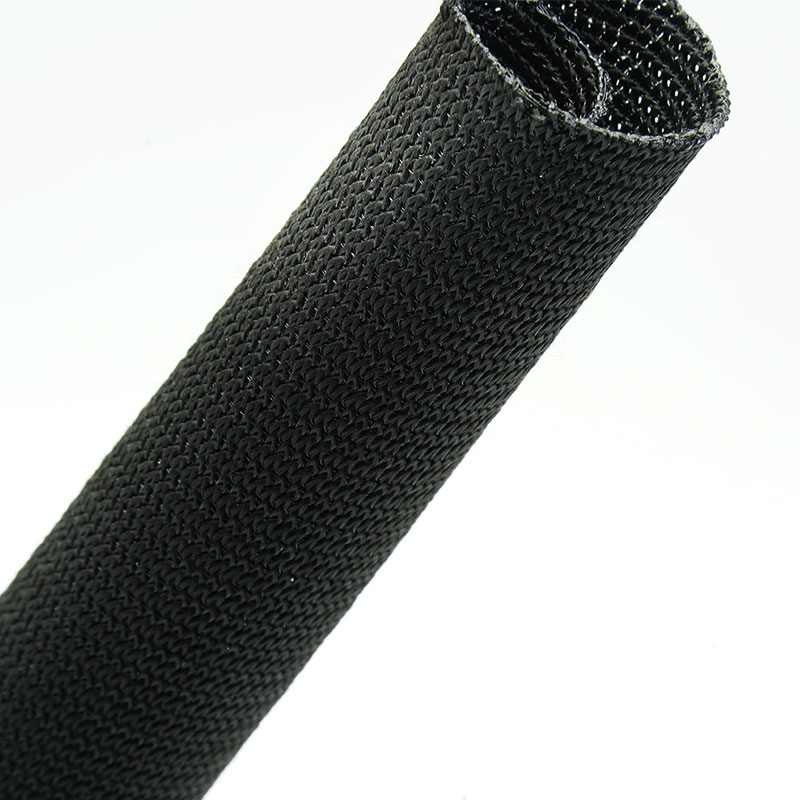

1. Kettengewirkte Wellenstruktur
Bietet flexible textile Abdeckung.

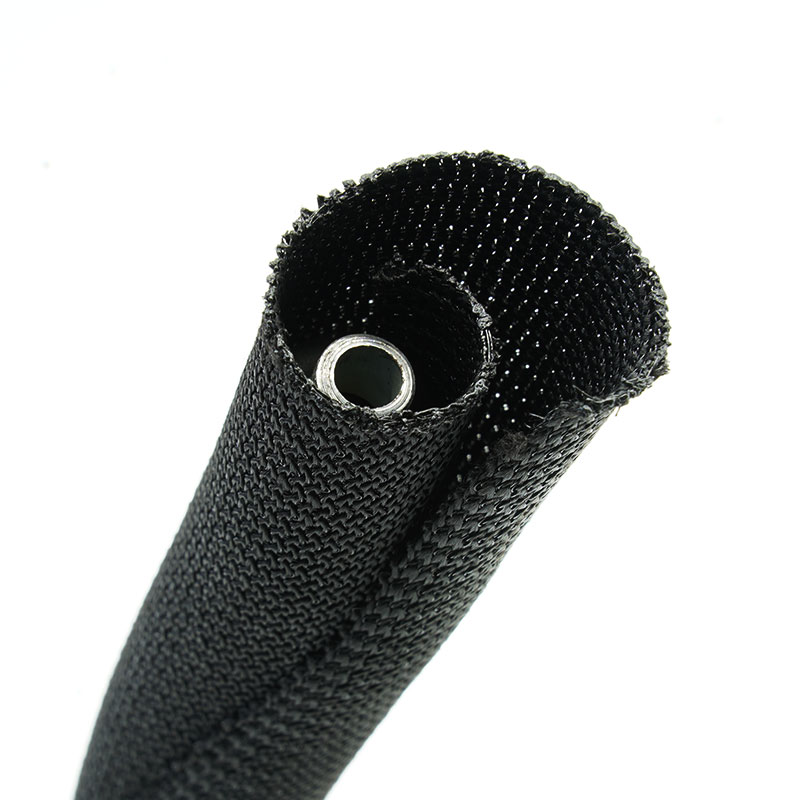

2. Geteiltes, umlaufendes Profil
Unterstützt die Installation mit seitlichem Zugang.
3. Flexibilität der Routenplanung für Fahrzeuge
Folgt Biegungen und unregelmäßigen Bündeln.
4. Zweigfreundliche Konstruktion
Ermöglicht lokale Kabelausgänge.
5. Abriebschutz
Hilft dabei, den Verschleiß der Kabelummantelung zu reduzieren.
6. Leichte Alternative
Vermeidet sperrige, starre Leitungen in Schutzbereichen.
7. Kundenspezifische Kabelbaumlieferung
Größen, Längen und Verpackungen können überprüft werden.
| Material | PET-Multifilament + Monofilament |
| Konstruktion | Kettengewirk-Spaltwebstuhl |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +150 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V0, FMVSS302, GB8410-2006 |
| Standardfarbe | Schwarz, andere Farben unterliegen der Mindestbestellmenge. |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
| Liefern | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | ID (mm) | | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Armaturenbrett-Kabelbäume
Verlegte verzweigte Leitungen durch beengte Innenräume.
Tür- und Sitzsysteme
Schützt flexible Kabelbäume um bewegliche Module.
Karosserie- und Dachverkabelung
Enthält lange Kabelwege hinter Verkleidungen.
Industriemaschinen
Organisiert die Sensorverkabelung um Rahmen und Biegungen herum.
Haushaltsgeräte
Schützt interne Kabelgruppen in der Nähe von Gehäusen.
Messen Sie den minimalen und maximalen Bündeldurchmesser, die Abzweigstellen und den Biegeradius. Wählen Sie eine Größe, die einen sicheren Verschluss gewährleistet, ohne das Strickprofil abzuflachen. Geben Sie Abriebfestigkeit, Bewegungsbeständigkeit, Temperaturbeständigkeit und Flüssigkeitsbeständigkeit an. Verwenden Sie ein geprüftes flammhemmendes oder hochtemperaturbeständiges Material, wenn diese Eigenschaften im Projekt gefordert sind.
Anpassungsmöglichkeiten
Nenngröße - Abgestimmt auf den Kabelbereich.
Strickdichte – angepasst für optimale Deckkraft und Flexibilität.
Zuschnittlängen - Vorbereitet von der Gurtzone.
Etiketten und Verpackungen – OEM-Kits und Eigenmarken erhältlich.
Standard STW-PET-W ist für die mechanische Kabelführung und den Abriebschutz vorgesehen. Für Anforderungen hinsichtlich Flammschutz, Temperaturbeständigkeit, Automobilbeständigkeit und Chemikalienbeständigkeit sind genaue Konstruktionsdaten erforderlich. Materialdeklarationen sind gegebenenfalls für bestätigte Garne verfügbar.
Garnidentität – Material und Farbe werden geprüft.
Prüfung des Strickprofils – Wellenkonsistenz und Fehler werden überwacht.
Passformprüfung – Verschluss und Abmessungen werden überprüft.
Verpackungsfreigabe – Länge, Etiketten und Menge sind bestätigt.
01. Worin unterscheidet es sich von einem gewebten Tragetuch?
Beim Kettwirken entsteht eine geschlungene, flexible Wellenstruktur; gewebte Stoffe weisen eine andere Garnverflechtung und Oberfläche auf.
02. Können Kabel entlang der Trasse austreten?
Ja. Das geteilte Profil wird lokal für Branches geöffnet.
03. Ist die Standardversion feuerfest?
Nur wenn dies durch Testdaten für die genaue Konstruktion belegt ist.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Installationsumgebung, die geforderten Leistungsdaten, die Schnittlänge und die benötigte Menge. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
