Warum sollten Sie sich für STW-PET-HT-Gewebeschläuche entscheiden?
Die wichtigste Auswahlfrage für diese Hülle ist nicht einfach nur, ob das Material hitzebeständig ist. Es geht vielmehr darum, ob die fertige Hülle das Geschirr auch bei Hitzeeinwirkung weiterhin bedeckt.
STW-PET-HT begegnet diesem Problem durch seine selbstschließende Konstruktion. Die Öffnung ermöglicht die Installation der Hülse über bestehenden Leitungen, während die Schließfunktion dafür sorgt, dass die Öffnung auch bei 175 °C sicher verschlossen bleibt.
1. Geschlossenes Profil bei 175 °C
Die Hülle ist so konstruiert, dass sie sich bei der angegebenen Temperatur nicht öffnet oder auseinanderdehnt.

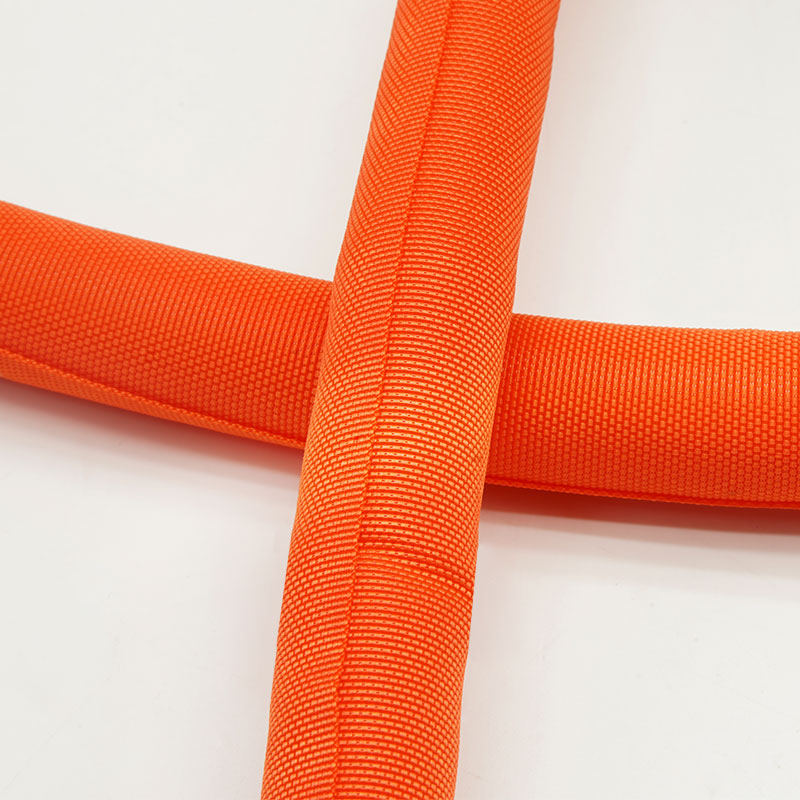

2. Abdeckung über die Split hinweg
Die umwickelten Kanten tragen dazu bei, dass die Drähte abgedeckt bleiben, wo sie sonst durch eine Öffnung freigelegt werden könnten.

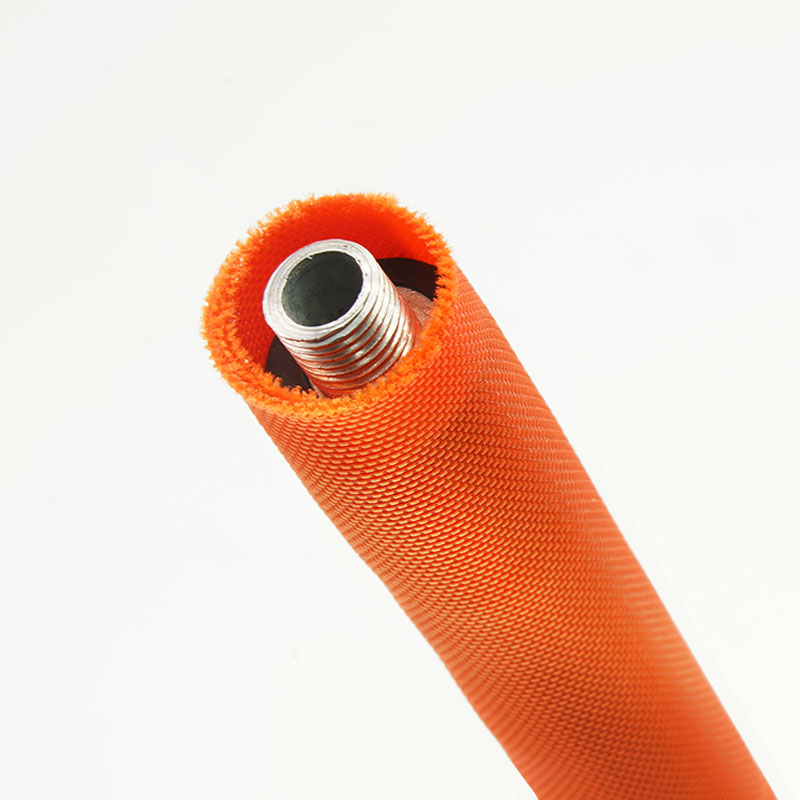

3. Montage über vormontierten Kabelbäumen
Die Schutzhülle wird um die Kabel gelegt, ohne die Klemmen oder Stecker zu entfernen.
4. Zugriff für spätere Änderungen
Die geteilte Konstruktion ermöglicht die Installation und Nachbearbeitung des Kabelbaums.
5. Stoffkonstruktion
Bietet ein textiles Schlauchformat für die Kabelführung im Automobilbereich.

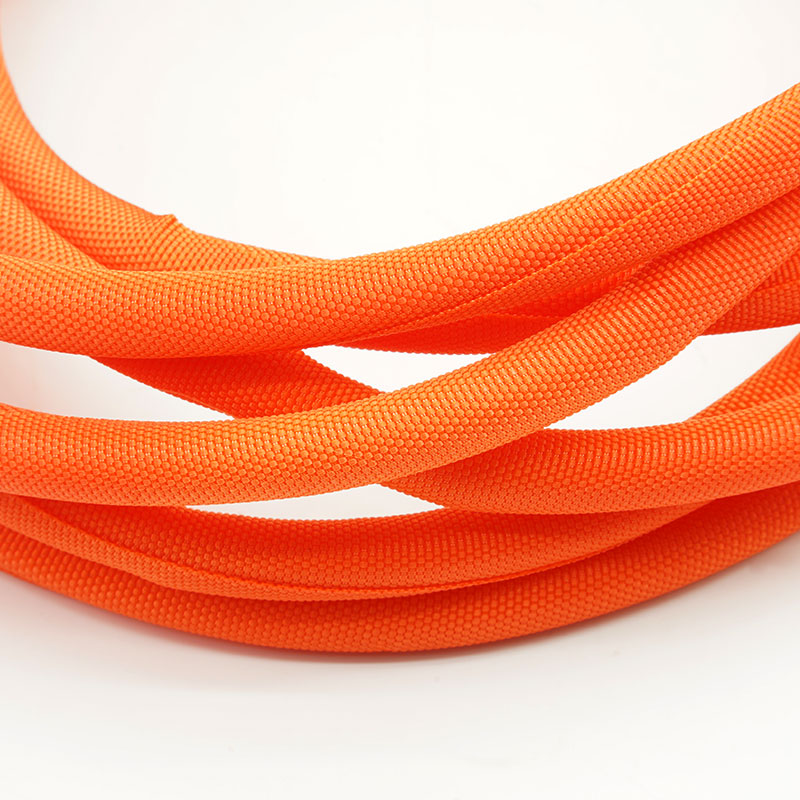

6. Flexible Passform entlang des Gurtes
Folgt dem vorgegebenen Routenverlauf, einschließlich Kurven und Richtungsänderungen.
7. Projektspezifische Dimensionierung
Die Hülsengröße kann entsprechend dem tatsächlichen Kabelbaumdurchmesser und den Einbaubedingungen ausgewählt werden.
| Material | PET-Multifilament + Monofilament |
| Hauptmerkmal | Bleibt bei 175°C geschlossen, ohne sich zu öffnen oder auszubreiten. |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +150 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94V0, FMVSS302 |
| Abriebfestigkeit | Siehe ISO6722 |
| Alterungsbeständigkeit | Siehe ISO6722 |
| Flüssigkeitsbeständigkeit | Siehe GMW14327 |
| Standardfarbe | Orange |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Verkabelung in der Nähe von Bereichen mit erhöhter Temperatur
Bei Kabelbaumabschnitten, bei denen die Dichtigkeit aufgrund von Hitzeeinwirkung beeinträchtigt sein könnte, sorgt STW-PET-HT dafür, dass die Hülse die Drähte sicher umschließt.
Vorkonfektionierte Kfz-Kabelbäume
Steckverbinder und Abzweigungen können das Auffädeln eines durchgehenden Schlauchs auf den Kabelbaum verhindern. Die geteilte Konstruktion ermöglicht die Installation nachträglich.
Kabelbaumabschnitte, die einer Inspektion oder Nachbearbeitung bedürfen
Die umlaufende Bauform ermöglicht den Zugang zur Verkabelung, ohne ein dauerhaft geschlossenes Rohr aufschneiden zu müssen.
Strecken mit Kurven und Durchmesseränderungen
Diese Bereiche sollten bei der Größenwahl überprüft werden, um sicherzustellen, dass die Manschette über die gesamte Strecke eine ausreichende Abdeckung bietet.
Beginnen Sie mit dem Außendurchmesser des Kabelbaums und identifizieren Sie dann dessen breiteste Stelle, Biegungen, Abzweigungen und Steckerpositionen. Teilen Sie uns mit, wo die Ummantelung Hitze ausgesetzt sein wird, welche Temperatur zu erwarten ist und wie lange die Hitzeeinwirkung andauert. Anhand dieser Angaben können wir sowohl die Größe als auch die Übereinstimmung der dokumentierten Temperaturleistung mit der Anwendung überprüfen.
Anpassungsmöglichkeiten
MJ FLEX berät Sie gerne zu Größe, Schnittlänge, Farbe und Verpackungsanforderungen. Für eine kundenspezifische Anfrage benötigen wir eine Kabelbaumzeichnung oder einen Durchmesserbereich, die erforderliche Mantellänge pro Kabelbaum, den Jahresbedarf und gegebenenfalls spezifizierte Temperaturprüfbedingungen.
Die Angaben zu Temperatur und Dichtheit sollten mit den Prüfergebnissen der gelieferten STW-PET-HT-Konstruktion übereinstimmen. Falls Ihr Projekt eine bestimmte Wärmealterungsdauer, einen Flammtest oder eine Norm für die Automobilindustrie erfordert, teilen Sie uns die Anforderungen bitte vor der Genehmigung mit, damit die entsprechenden Nachweise geprüft werden können.
Das genehmigte Muster und die Spezifikation dienen als Produktionsgrundlage. Wichtige Prüfkriterien sind die Abmessungen und das Aussehen der Hülse sowie die Passgenauigkeit der fertigen Hülse im vereinbarten Kabelbaumdurchmesser. Projektspezifische Abnahmetests bei 175 °C sind in der genehmigten Spezifikation zu definieren.
01. Was unterscheidet STW-PET-HT von einer herkömmlichen geteilten Stoffhülle?
Das charakteristische Merkmal ist, dass die selbstschließende Öffnung bei 175°C geschlossen bleibt, anstatt sich zu öffnen.
02. Bedeutet „175°C“, dass die Hülle bei dieser Temperatur dauerhaft betrieben werden kann?
Es beschreibt das Schließverhalten bei 175 °C. Die zulässige Expositionszeit und die Dauerbetriebstemperatur müssen anhand der entsprechenden Spezifikation und Testbedingungen bestätigt werden.
03. Kann es auch nach der Installation der Steckverbinder angebracht werden?
Ja. Die geteilte Konstruktion ermöglicht es, die Hülle um ein bereits montiertes Geschirr zu wickeln.
04. Welche Informationen benötigen Sie, um eine Größenempfehlung abzugeben?
Bitte geben Sie den Durchmesserbereich des Kabelbaums, die breiteste Stelle, die Verlegungsdetails und alle Bereiche an, die Hitze ausgesetzt sind.
Muster oder Angebot anfordern
Senden Sie MJ FLEX bitte Ihren Kabelbaumdurchmesser, die Anwendungszeichnung sowie die zu erwartende Temperatur und Einwirkungsdauer. Wir prüfen die Passformanforderungen und empfehlen Ihnen eine STW-PET-HT-Größe zur Evaluierung.
