•Schützen Sie empfindliche Leitungen in der Nähe von starker Hitze

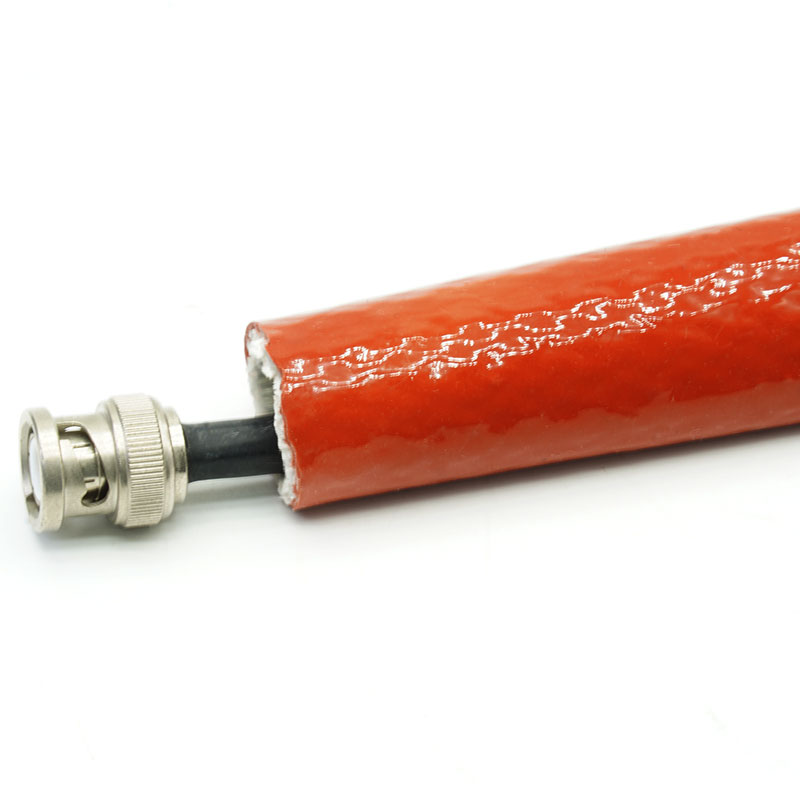

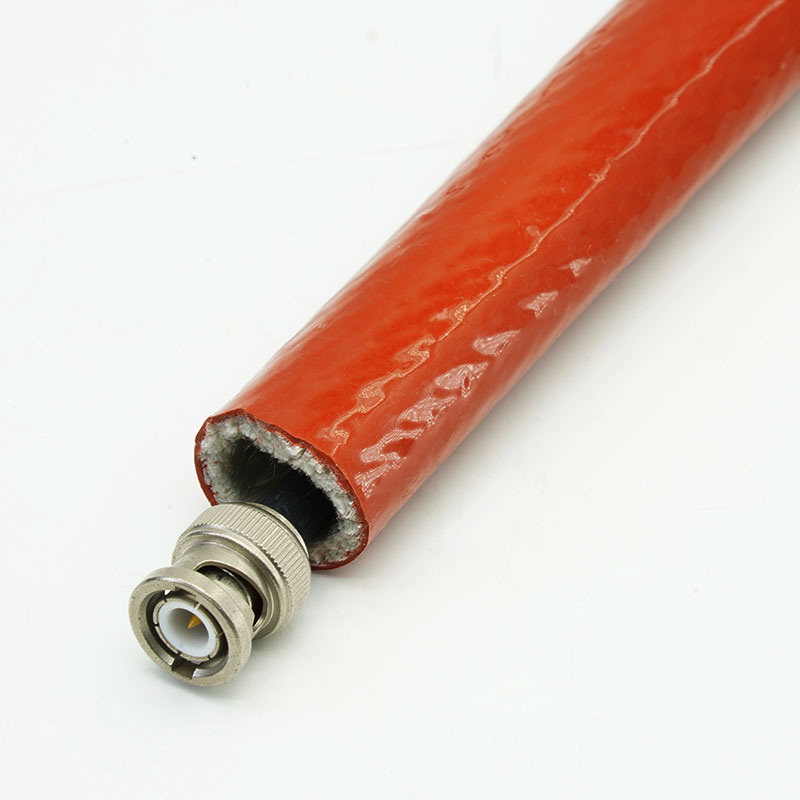

Erzeugt eine thermische Barriere um Hydraulikschläuche, Kabel und Rohrleitungen in der Nähe von Öfen, Abgasanlagen und heißen Prozessanlagen.
•Mehrere Hitzegefahren gleichzeitig bewältigen
Die Konstruktion des Produkts ist so ausgelegt, dass sie Schutz vor verschiedenen thermischen Gefahren bietet, darunter Strahlungswärme, direkter Flammeneinwirkung und Spritzern von geschmolzenem Metall.
•Isolierung mit Routenflexibilität kombinieren
Die flexible, gewebte Glasfaserstruktur ermöglicht die Verlegung von gebogenen Schläuchen und Kabeln, während die äußere Silikonkautschukbeschichtung die Flexibilität, Haltbarkeit und Beständigkeit gegenüber Umwelteinflüssen zusätzlich verbessert.
• Deckt ein breites Spektrum an Montagedurchmessern ab
Erhältlich in Innendurchmessern von 6 bis 150 mm, bieten sie Schutz für kleine Kabel, Hydraulikschläuche und größere Rohre oder Schlauchbündel.

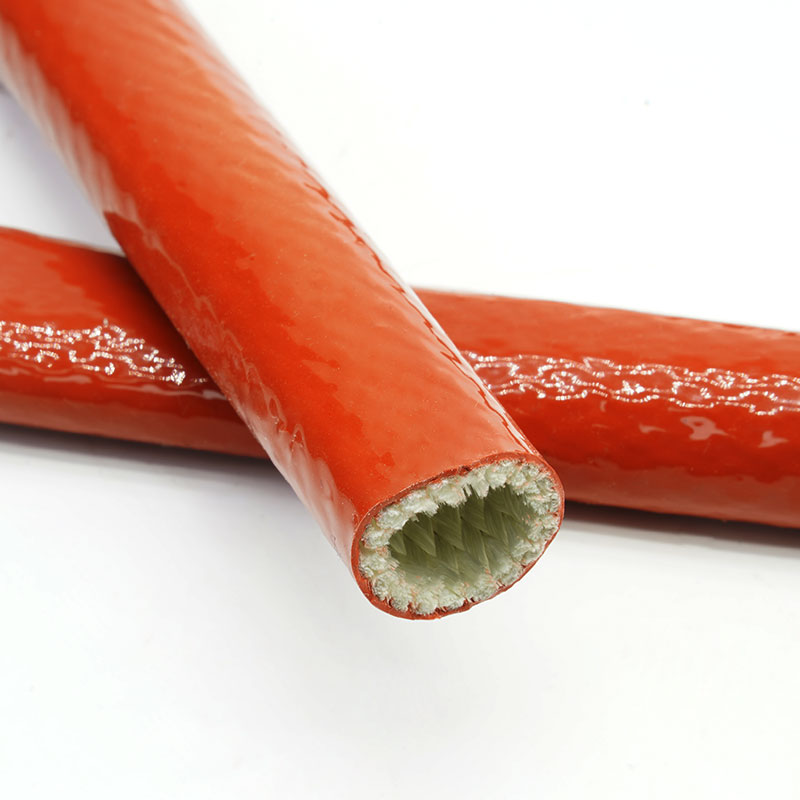

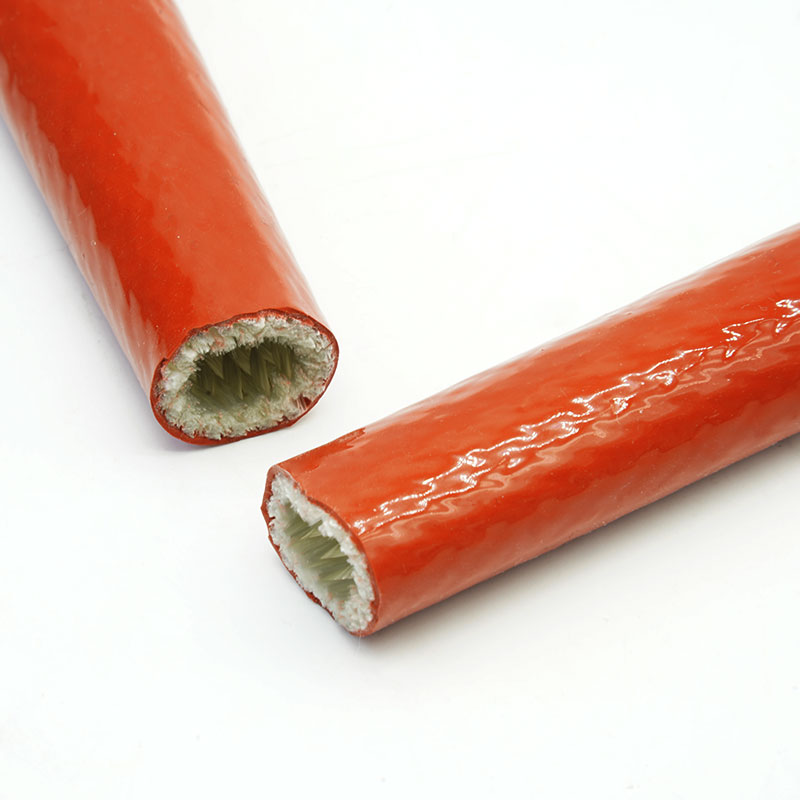

1.E-Glas Glasfasersubstrat
Verwendet eine alkalifreie, gewebte Schlauchverstärkung für die Hochtemperaturisolierung.

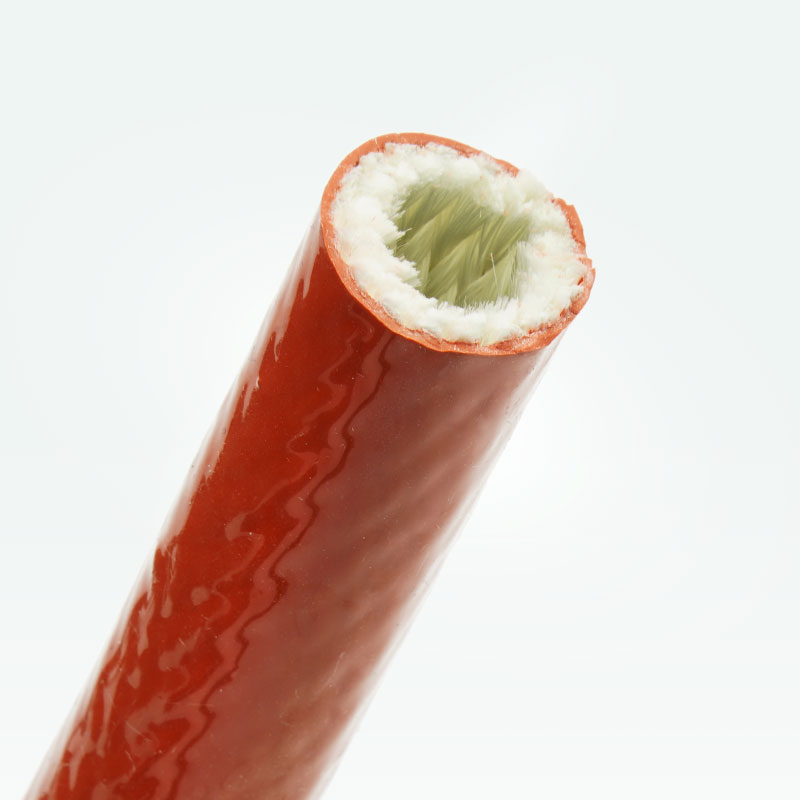

2.Hochtemperatur-Silikonbeschichtung
Die Glasfaserhülle ist mit einer hochtemperaturbeständigen Silikonkautschukschicht überzogen.
3.Breiter Betriebstemperaturbereich
Konzipiert für einen kontinuierlichen Betriebstemperaturbereich von −50 °C bis +260 °C und somit geeignet für den Einsatz in industriellen Umgebungen mit niedrigen und hohen Temperaturen.
4.Schutz vor hohen Temperaturen
Bietet Schutz vor Strahlungswärme, Flammen und Spritzern von geschmolzenem Metall.
5.Flexibles Schlauchdesign
Die flexible Rohrkonstruktion ermöglicht normale Schlauch- und Kabelbiegungen und gewährleistet gleichzeitig eine durchgehende äußere Schutzabdeckung.
| Material | E Glasfaser + Hochtemperaturbeständiger Silikonkautschuk |
| Betriebstemperatur | -50℃ bis +260℃, Spitzenwerte bis zu 3000°F (1650°C) |
| Nennspannung | 7 kV-25 kV |
| Entflammbarkeit | VW-1 |
| Standardfarbe | Rot (Farbe anpassbar) |
| Zertifizierung | Rohs,Reach |
| Schneidwerkzeug | Schere |
Spezifikationen
Teilenummer | Innendurchmesser | Wand Dicke (mm) | Verpackung Länge (m/Spule) |
| mm | Zoll |
| GF-FH-SR-006-RD | 6 | 1/4" | 1,5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2,5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3,5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4,5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5,5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Typische Anwendungen
Stahlwerke und Gießereien
Schützt Schläuche, Kabel und Rohre vor Strahlungswärme und Spritzern von geschmolzenem Metall in der Nähe von Gießerei- und Metallverarbeitungsbereichen.
Hydraulische Anlagen in der Nähe von Öfen
Verringert die direkte thermische Belastung, die zu Verhärtungen, Rissen oder vorzeitiger Alterung der Hydraulikschlauchabdeckungen führen kann.
Schweiß- und Warmarbeitszellen
Schützt Versorgungsleitungen vor intermittierenden Funken, Hitze und nahen Flammenquellen, wenn die Leitungsführung nicht weiter entfernt verlegt werden kann.
Motor- und Abgasbereich
Bietet eine Isolierschicht um kompatible Leitungen, die in der Nähe von heißen Krümmern, Abgaskomponenten oder Industriemotoren verlegt sind.
Messen Sie den größten Außendurchmesser entlang der geschützten Baugruppe, einschließlich Verbindungsstellen, Klemmen und lokaler Erweiterungen. Wählen Sie einen Innendurchmesser, der die Installation ermöglicht, ohne den Schlauch zu komprimieren oder eine unnötig lockere Hülse zu hinterlassen.
Erfassen Sie Wärmequelle, Abstand, Ausrichtung, Einwirkungsdauer und die Art der Gefährdung (Strahlungswärme, direkte Flamme oder Spritzer geschmolzenen Materials). Prüfen Sie Biegungen und Bewegungen während des gesamten Gerätezyklus. Definieren Sie, wie die Hülsenenden gesichert und vor Ausfransen und Eindringen von Verunreinigungen geschützt werden.
Anpassungsmöglichkeiten
•Durchmesser und Wandstärke-Es ist eine Reihe von Standard-Innendurchmessern erhältlich, kundenspezifische Größen und Wandstärken sind je nach Projektanforderungen möglich.
•Farboptionen -Es stehen verschiedene Farboptionen zur Verfügung, um den Kundenwünschen und Projektanforderungen gerecht zu werden.
•Längen- und Verpackungsvorbereitung -Sonderlängen sind erhältlich, Zuschnitt und Lieferung erfolgen nach den bestätigten Spezifikationen.
•Identifizierung & Verpackung - Produktetiketten, Chargenkennzeichnung und kundenspezifische Verpackungen sind erhältlich, um die Anforderungen an Identifizierung und Lieferung zu erfüllen.Anforderungen.
Die silikonbeschichtete Glasfaser-Feuerschutzhülle GF-FH-SR ist durch UL 1441-Prüfberichte sowie relevante RoHS- und REACH-Konformitätsdokumente belegt. Diese Dokumente liefern den Nachweis für die Einhaltung der geltenden Material- und Sicherheitsanforderungen des Produkts.
Die Produktqualität wird durch die Überprüfung der Rohmaterialien, die Inspektion der Beschichtung, Maßkontrollen und die Überwachung des Herstellungsprozesses sichergestellt, um eine gleichbleibende Konstruktion und einen zuverlässigen Wärmeschutz zu gewährleisten.
•Rohmaterialprüfung -Das Glasfasersubstrat, die Silikonbeschichtungsmaterialien und die entsprechenden Materialaufzeichnungen werden mit den bestätigten Produktspezifikationen abgeglichen.
•Dimensionsprüfung -Innendurchmesser, Wandstärke und Endlänge werden anhand der festgelegten Methoden geprüft, um die Einhaltung der geltenden Maßtoleranzen sicherzustellen.
• Sicht- und Verarbeitungsprüfung -Die Produkte werden auf Risse, Beschädigungen der Beschichtung, Verunreinigungen, ungleichmäßige Verarbeitung und andere Mängel geprüft, die das Aussehen oder die Eignung für den Verwendungszweck beeinträchtigen könnten.
• Endabnahme und Freigabe -Produktspezifikationen, Farbe, Menge, Verpackung und Etiketten werden vor dem Versand geprüft, um die Übereinstimmung mit den bestätigten Bestellvorgaben sicherzustellen.
01. Wozu dient eine silikonbeschichtete Glasfaser-Feuerschutzhülle?
Ein silikonbeschichteter Glasfaser-Feuerschutzschlauch schützt Hydraulikschläuche, Kabel und Rohre, die in der Nähe von Hochtemperaturquellen verlegt werden. Er trägt dazu bei, die Auswirkungen von Strahlungswärme, Flammen und Spritzern von geschmolzenem Metall zu reduzieren.
02. Was ist die Dauerbetriebstemperatur von GF-FH-SR?
Der angegebene Dauerbetriebstemperaturbereich liegt zwischen −50 °C und +260 °C. Die maximale thermische Belastung unterscheidet sich von der Dauerbetriebstemperatur und darf nicht als Dauerbetriebskennwert interpretiert werden.
03. Wie wähle ich den richtigen Durchmesser der Feuerschutzhülse aus?
Messen Sie den maximalen Außendurchmesser des Schlauchs, Kabels, Rohrs oder des gesamten Bündels einschließlich Armaturen und erweiterter Abschnitte. Berücksichtigen Sie Biegungen und Einbauspielraum und wählen Sie einen Innendurchmesser, der eine Installation ohne übermäßiges Spiel oder eingeschränkte Bewegungsfreiheit ermöglicht.
04. Wie sollte GF-FH-SR geprüft und gewartet werden?
Prüfen Sie die Hülse regelmäßig gemäß dem Wartungsplan der Anlage auf Risse in der Beschichtung, Beschädigungen, Verschleiß, Verschmutzungen oder lose Enden. Bei erheblichen Beschädigungen prüfen Sie erneut die Eignung für die thermischen Betriebsbedingungen und tauschen Sie die Hülse gegebenenfalls aus.
Muster oder Angebot anfordern
Bitte senden Sie uns die Außendurchmesser der geschützten Baugruppe, die Anschlussmaße, die benötigte Hülsenlänge, die Temperatur der Wärmequelle, den Abstand zur Wärmequelle, die zu erwartende Einwirkzeit, das Flammen- oder Spritzrisiko, die Bewegungsart, die Befestigungsmethode, die Farbe und die Stückzahl. MJ FLEX prüft gerne das Modell GF-FH-SR, stellt Ihnen die entsprechenden technischen Dokumente zur Verfügung und erstellt Ihnen ein Muster oder ein Angebot zur Bewertung.
