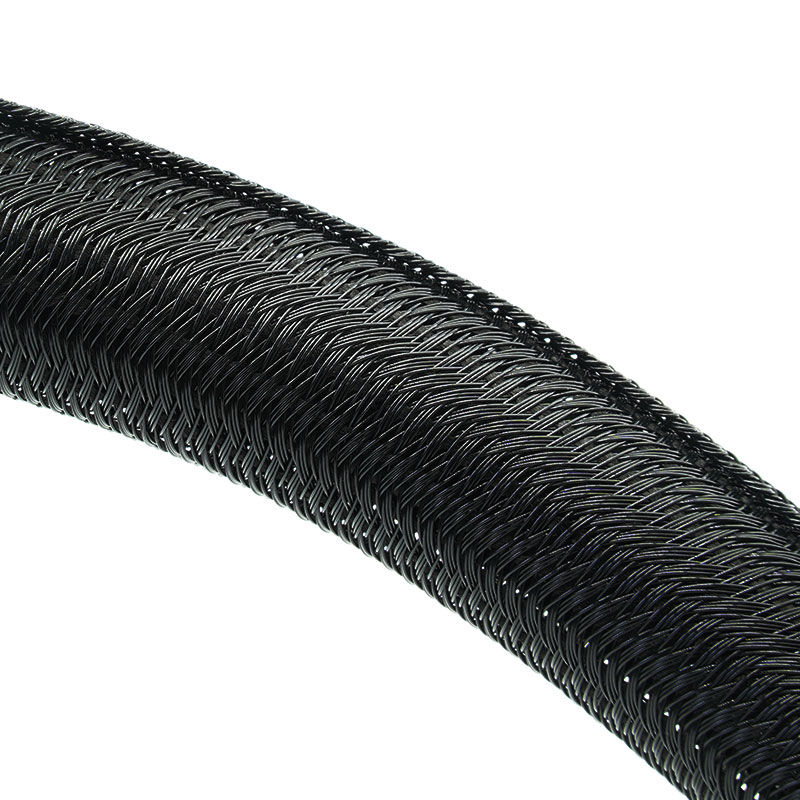

Warum sollte man sich für SBW-PET Split Braided Sleeving entscheiden?
1. Vermeiden Sie das Entfernen des Steckers.
Die geteilte, selbstwickelnde Konstruktion ermöglicht die Installation um fertige Kabelbäume und reduziert so die Demontagezeit bei Produktion, Upgrades und Reparaturen.
2. Verschleiß und Beschädigung der Steuerkabel
Das PET-Geflecht bündelt lose Drähte und begrenzt deren Reibung an Paneelen, Gehäusen und benachbarten Bauteilen.
3. Die Verkabelung muss zugänglich bleiben.
Die Schutzhülle kann zur Inspektion, für Abzweigungen oder Kabelerweiterungen lokal geöffnet werden, was die Wartung vor Ort vereinfacht.
4. Umgang mit sich ändernden Bündelformen
Die Schutzhülle kann zur Inspektion, für Abzweigungen oder Kabelerweiterungen lokal geöffnet werden, was die Wartung vor Ort vereinfacht.
1. Einfache Nachrüstung

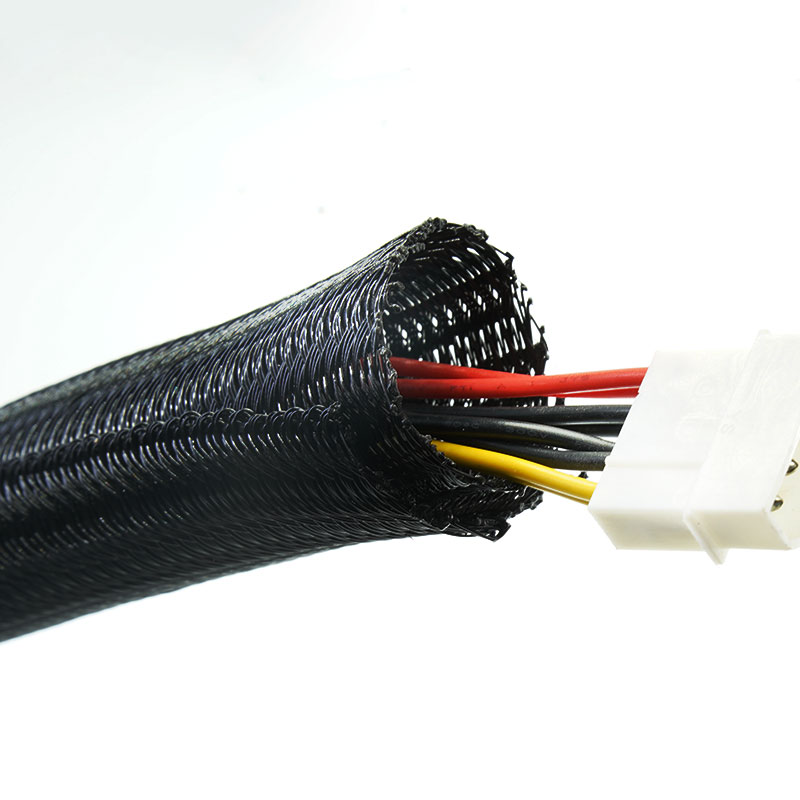

Die Montage erfolgt um bereits montierte Kabelbündel herum, ohne die Steckverbinder entfernen zu müssen.
2. Wartungsfähiger Kabelzugang

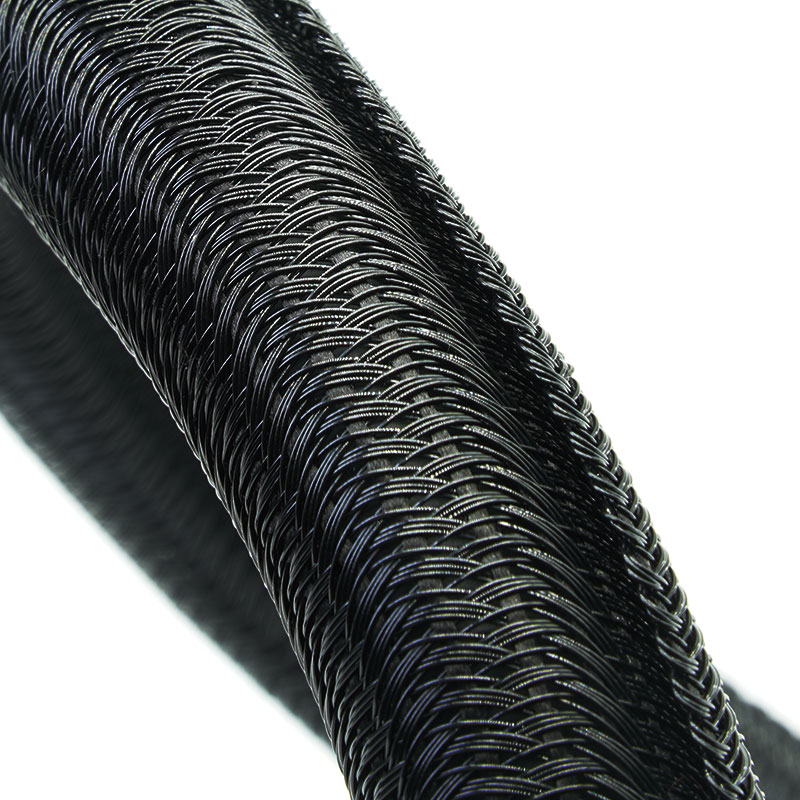

Die selbstumschließende Struktur gewährleistet eine dichte Abdeckung und ermöglicht gleichzeitig Abzweigungen und spätere Wartungsarbeiten.
3. Leichter Abriebschutz
PET-Monofilamentgeflecht schützt die Kabeloberflächen, ohne dass ein starres Schutzrohr benötigt wird.
4. Flexible Kabelbaumführung
Die Hülle folgt gekrümmten Bahnen und passt sich unregelmäßigen Bündelformen an.
5. Sicherer Rundumschutz

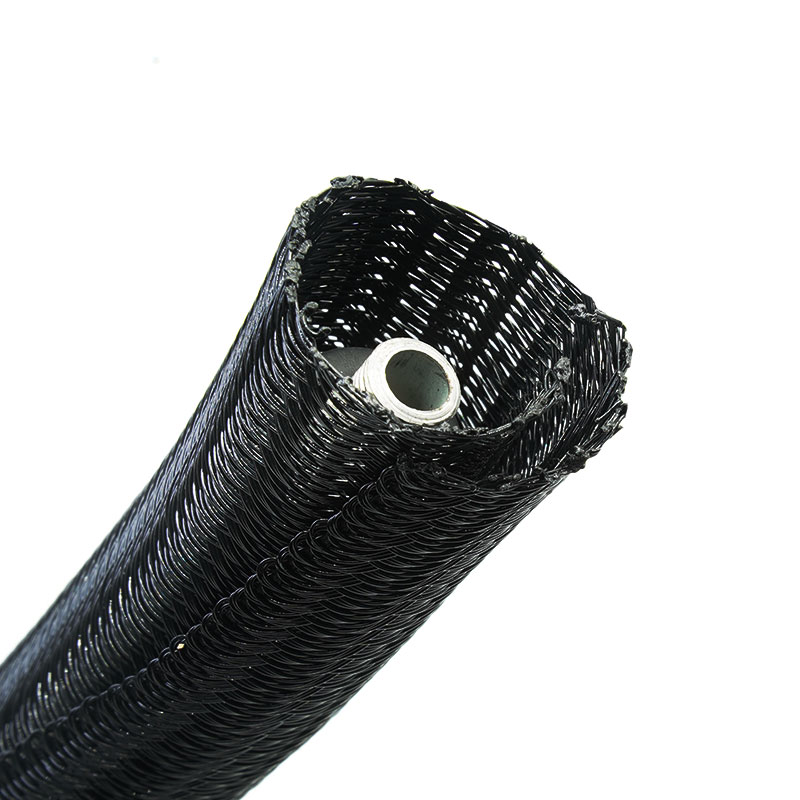

Die überlappende Konstruktion umschließt das Kabelbündel und trägt dazu bei, die einzelnen Kabel zusammenzuhalten.
6. Erweiterbare Bündelkapazität
Die flexible Öffnung gleicht moderate Durchmesseränderungen entlang des Kabelbaums aus.
7. Kundenspezifische Lieferoptionen
Durchmesser, Farbe, Schnittlänge, Verpackung und Etikettierung können vorbehaltlich einer Produktionsprüfung individuell angepasst werden.
| Material | PET-Monofilament und Multifilament |
| Konstruktion | Selbstwickelndes, gespaltenes Geflecht |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | FMVSS 302 |
| Abriebfestigkeit | ISO 6722 Klasse 10, ≥4.000 Zyklen |
| Flüssigkeitsbeständigkeit | Referenz: GMW14327 |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS, REACH |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Fahrzeuginnenausstattung und allgemeine Fahrzeugkabelbäume
Organisiert und schützt die um Armaturenbretter, Türen, Sitze und Innenausstattung verlegten Kabel und trägt so dazu bei, Kabelabrieb, lose Drähte und Installationsschwierigkeiten zu reduzieren.
Industriemaschinen und Schaltschränke
Bündelt Steuer-, Sensor- und Stromkabel in Maschinen und Schaltschränken und beugt so Kabelsalat, Oberflächenverschleiß und schwierigen Wartungsarbeiten vor.
Robotik und automatisierte Ausrüstung
Bietet flexiblen Schutz für Kabel, die entlang gekrümmter oder mäßig bewegter Bahnen verlegt werden, und hilft so, wiederholtes Biegen, Kabelkontakt und komplexe Kabelführung zu bewältigen.
Elektrische Geräte und elektronische Baugruppen
Hält die interne Verkabelung ordentlich gebündelt und vor dem Kontakt mit Gehäusen, Bauteilen und scharfen Kanten geschützt, während gleichzeitig der Zugang für Montage und Inspektion erhalten bleibt.
Nachrüstungskabelorganisation und Feldwartung
Die Installation erfolgt um bestehende oder bereits angeschlossene Kabelbündel herum, ohne dass die Steckverbinder getrennt werden müssen. Dies vereinfacht Aufrüstungen, Reparaturen und Kabelerweiterungen.
Spezifikationen
Messen Sie den Außendurchmesser des fertigen Kabelbündels an seinen schmalsten und breitesten Stellen, einschließlich Steckverbindern, Abzweigungen und Verbindungsstellen. Wählen Sie einen Schutzschlauch, der sich mit ausreichender Überlappung über die gesamte Kabelführung schließt. Geben Sie außerdem die Installationsumgebung, den Abriebgrad, die erforderliche Zugriffshäufigkeit, die Farbe, die Schnittlänge sowie gegebenenfalls geltende Entflammbarkeits- oder Branchennormen an.
Anpassungsmöglichkeiten
MJ FLEX bietet OEM- und ODM-Unterstützung von der Material- und Konstruktionsauswahl über Bemusterung und Verpackung bis hin zu Serienproduktionsanforderungen:
• Farbe, Schnittlänge und Spulenlänge.
• Flechtdichte und -abdeckung.
• Etiketten, Barcodes, Konfektionierung und Verpackung.
• Muster, Prüfanforderungen und Begleitdokumente.
• SBW-PET-UV — UV-beständiger, selbstwickelnder, geflochtener Schlauch
• SBW-PET-FR-V0 — UL94 V-0 flammhemmende, selbstwickelnde Hülle
• SBW-PET-FR-EN45545 — EN45545 selbstschließende geflochtene Manschette für Eisenbahnen
• SBW-PET-RR — Nagetierresistenter, geflochtener Schlauch
01. Kann es installiert werden, ohne den Kabelbaum zu trennen?
Ja. Die geteilte Konstruktion umschließt ein zusammengebautes Bündel und eignet sich für die Nachrüstung.
02. Bleibt die Hülse nach der Installation zugänglich?
Ja. Es kann vor Ort zur Inspektion, Reparatur oder zum Hinzufügen von Kabeln geöffnet werden, wobei die wiederholte Handhabung bei der Auswahl der Bauweise berücksichtigt werden sollte.
03. Ist die Standardausführung für ein zertifiziertes Brandschutzprojekt geeignet?
Verwenden Sie die entsprechende VW-1-, UL 94 V-0- oder EN 45545-Version, wenn die Projektspezifikation einen definierten Brandschutzstandard vorschreibt.
04. Wie wählt man die richtige Größe aus?
Bitte geben Sie den tatsächlichen Außendurchmesser des Bündels an und fügen Sie nach Möglichkeit eine Zeichnung oder ein Muster bei. MJ FLEX kann die Abdeckung und Überlappung vor der Produktion prüfen.
05. Wie soll es zugeschnitten werden?
Verwenden Sie ein temperaturkontrolliertes Heißmesser, um die PET-Kante zu versiegeln und ein Ausfransen zu verhindern.
06. Sind individuelle Farben, Längen und Verpackungen erhältlich?
Ja. Mindestbestellmenge und Lieferzeit hängen von Farbe, Größe, Schnittlänge, Etikettierung, Verpackung und Prüfanforderungen ab.
Muster oder Angebot anfordern
Für eine präzise technische Empfehlung und ein Angebot benötigen wir folgende Angaben:
1. Minimaler und maximaler Bündeldurchmesser.
2. Größter Anschluss-, Abzweig- oder Übergangsdurchmesser.
3. Erforderliche Hülsengröße und Einbaulänge.
4. Betriebstemperatur und Abriebstellen.
5. Erforderliche Dokumente zur Entflammbarkeit, Abriebfestigkeit und Konformität.
6. Farbe, Schnittlänge, Etiketten und Verpackung.
7. Mustermenge, Bestellmenge und Liefertermin.
