Warum sollte man sich für SBW-PET-NR Geräuschdämpfungsschläuche entscheiden?
1. Reduzieren Sie das Klappern des Geschirrs.
Die weiche Kontaktschicht trägt dazu bei, die Kabel von Verkleidungsblenden und Geräteoberflächen zu isolieren.
2. Nachrüstung der fertigen Verkabelung
Die seitliche Zugangsmöglichkeit ermöglicht die Installation um die angeschlossenen Kabelbäume herum, ohne dass die Steckverbinder entfernt werden müssen.
3. Servicezugang aufrechterhalten
Die selbstschließende Überlappung lässt sich zur Inspektion oder zum Kabelaustausch wieder öffnen.
4. Unregelmäßige Bündel kontrollieren
Flexibles Geflecht passt sich Biegungen, Verzweigungen und Durchmesseränderungen an.
1. Geräuschdämpfende Kontaktfläche
Hilft dabei, Reibung und Stoßgeräusche an den Kabelbaumschnittstellen zu reduzieren.
2. Selbstschließende Split-Klimaanlage
Umschließt die Kabel und kehrt zu einem geschlossenen Profil zurück.
3. Nachrüstung einer Seiteneinstiegsinstallation
Passend für komplette Kabelkonfektionen.

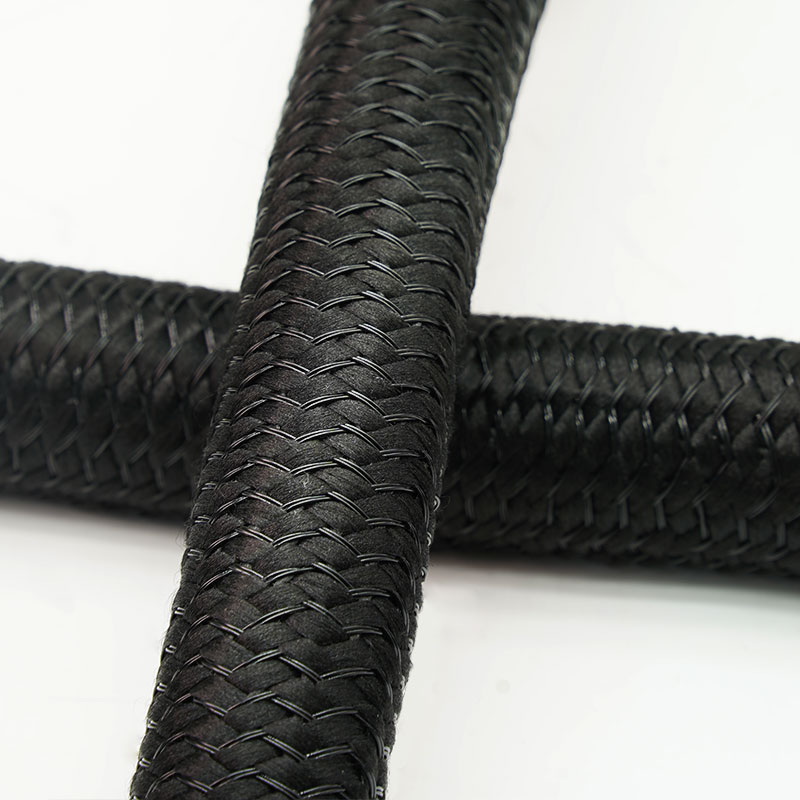

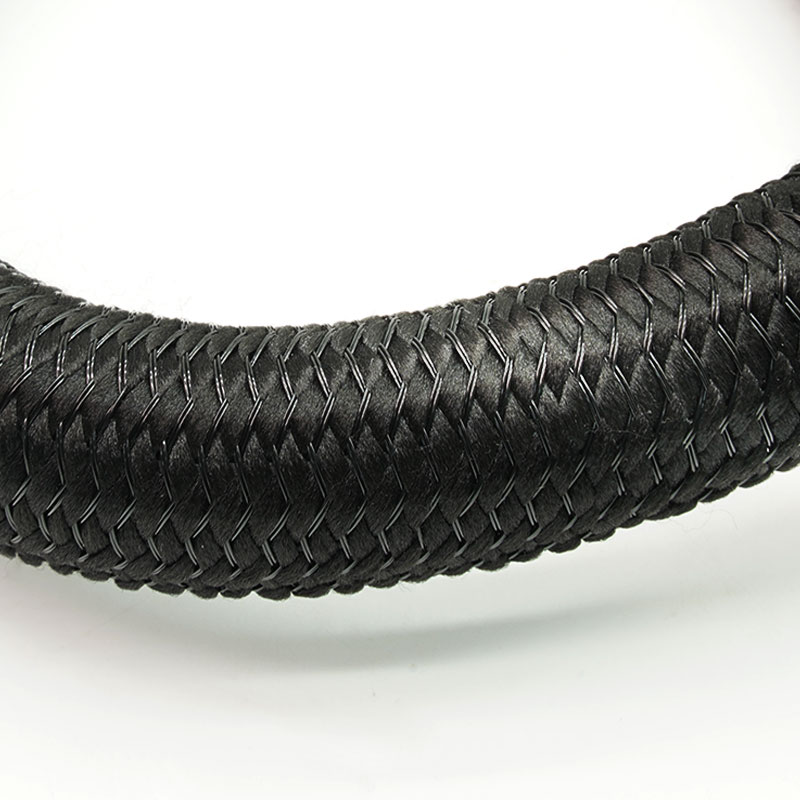

4. Flexible Flechtstruktur
Folgt kurvigen und unregelmäßigen Wegen.
5. Abriebschutz
Hilft dabei, den Verschleiß der Kabelummantelung zu reduzieren.
6. Zugängliche Abzweigpunkte
Ermöglicht lokale Kabelausgänge und Wartungsarbeiten.
7. Kundenspezifische OEM-Optionen
Größen, Überlappungen, Längen und Verpackungen können überprüft werden.
| Material | PET-Monofilament und Multifilament |
| Konstruktion | Selbstschließender geteilter Wickel |
| Überlappen | 50% |
| Betriebstemperatur | -40 °C bis +150 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | FMVSS 302, VW-1 |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS, REACH |
| Geräuschverhalten | Anwendungsabhängig |
| Schneidwerkzeug | Heißes Messer |
| Liefern | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | Nenngröße (mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
SBW-PET-005-BK-NR | Φ5 | 4 | 6 | 100 |
SBW-PET-010-BK-NR | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-NR | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-NR | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-NR | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
Typische Anwendungen
Armaturenbretter und Türen von Kraftfahrzeugen
Reduziert Kontaktgeräusche der Kabelbäume hinter Verkleidungen und Innenverkleidungen.
Sitz- und Konsolenverkabelung
Enthält bewegliche Zubehörkabel in der Nähe von Rahmen und Mechanismen.
Haushaltsgeräte
Verhindert Kabelbewegungen und Reibung im Inneren der Gehäuse.
Industrielle Bedienerstationen
Organisiert die funktionsfähige Verkabelung in der Nähe von Abdeckungen und Paneelen.
Elektronische Geräte
Bietet Schutz durch sanfte Kontakte um empfindliche Baugruppen.
Ermitteln Sie die tatsächliche Geräuschquelle, die Kontaktfläche, den Vibrationspegel und die Reichweite des Kabelbündels. Wählen Sie eine ausreichende Überlappung, um den Kabelbaum ohne übermäßige Kompression zu fixieren. Überprüfen Sie die Geräuschreduzierung an der Endmontage; der Schutzhülse sollte keine universelle dB-Reduzierung ohne definiertes Prüfverfahren zugewiesen werden.
Anpassungsmöglichkeiten
Durchmesser und Überlappung – abgestimmt auf den Kabelbereich.
Kontaktkonstruktion – Garn und Dichte im Hinblick auf die Geräuschquelle geprüft.
Zuschnittlängen - Vorbereitete Teile für die Gurtstationen.
Etiketten und Verpackungen – OEM-Kits, Beutel und Kartons erhältlich.
Materialdeklarationen sind gegebenenfalls für die bestätigte Konstruktion verfügbar. Die Geräuschreduzierung ist systemabhängig und muss durch einen Montagetest beim Kunden nachgewiesen werden. Angaben zu Flammschutz, Fahrzeugtauglichkeit und Temperaturbeständigkeit erfordern entsprechende Gutachten für die jeweilige Hülse.
Garnprüfung - Überprüfung des geräuschdämpfenden Materials.
Schließprüfung – Überlappung und Selbstschließverhalten werden überprüft.
Oberflächenprüfung – Es wird auf Deckkraft, Fadenbrüche und Verunreinigungen geachtet.
Freigabeprüfung – Länge, Etiketten und Verpackung sind bestätigt.
01. Gewährleistet die Hülle eine feste dB-Reduzierung?
Nein. Die Ergebnisse hängen von der Fahrzeug- oder Geräteinstallation und der Testmethode ab.
02. Kann es über Steckverbindern installiert werden?
Ja. Es lässt sich seitlich öffnen.
03. Ist es für Zweigstellen geeignet?
Ja, vorausgesetzt, eine ausreichende Überlappung wird gewährleistet.
Muster anfordern
Für eine präzise technische Empfehlung und ein Angebot benötigen wir folgende Angaben:
Teilen Sie uns bitte den Durchmesser Ihres Kabels oder Kabelbaums, Ihre Anforderungen an die Geräuschreduzierung, die Installationsumgebung und die Anwendungsdetails mit. MJ FLEX kann Ihnen technische Empfehlungen geben und Muster zur Leistungsbewertung bereitstellen.
