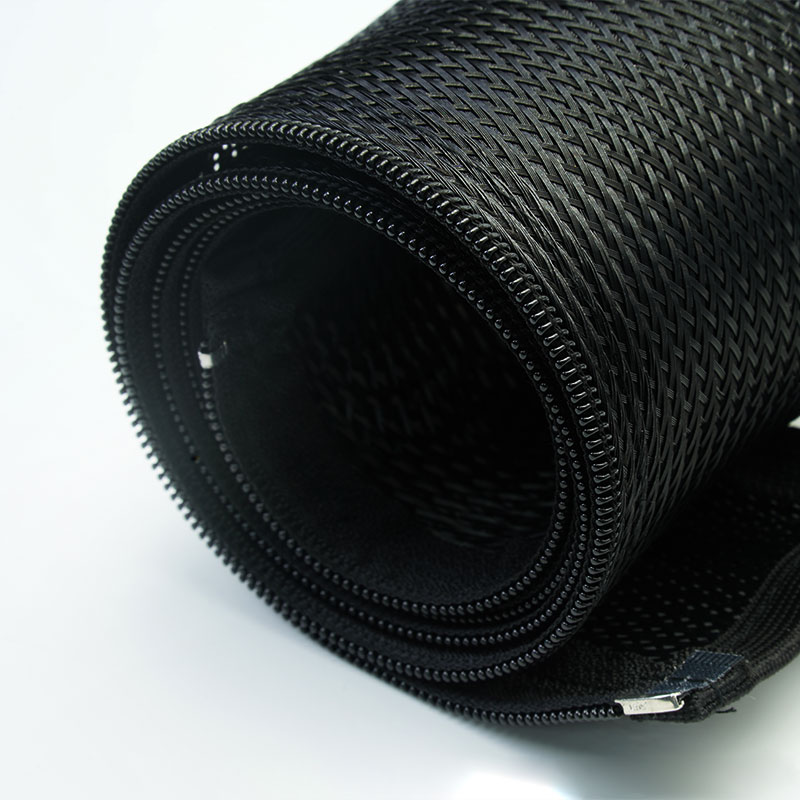

Warum ZBW-PZP Zipper-Kabelschutzschlauch wählen?
1. Lange Kabelstrecken sichern
Der Reißverschluss gewährleistet einen durchgehenden mechanischen Verschluss, der ein versehentliches Öffnen während der Handhabung verhindert.
2. Nachrüstung von Kabelbäumen
Die seitliche Installation vermeidet das Entfernen von Steckern, Klemmen oder Abzweigverbindern.
3. Komplexen Routen folgen.
Das dehnbare Geflecht passt sich Biegungen an und ermöglicht die Aufnahme eines kontrollierten Bereichs von Bündelgrößen.
4. Geplante Wartung beschleunigen
Die Schutzhülle kann entlang der Strecke geöffnet und nach Inspektionen oder Kabelwechseln wieder geschlossen werden.

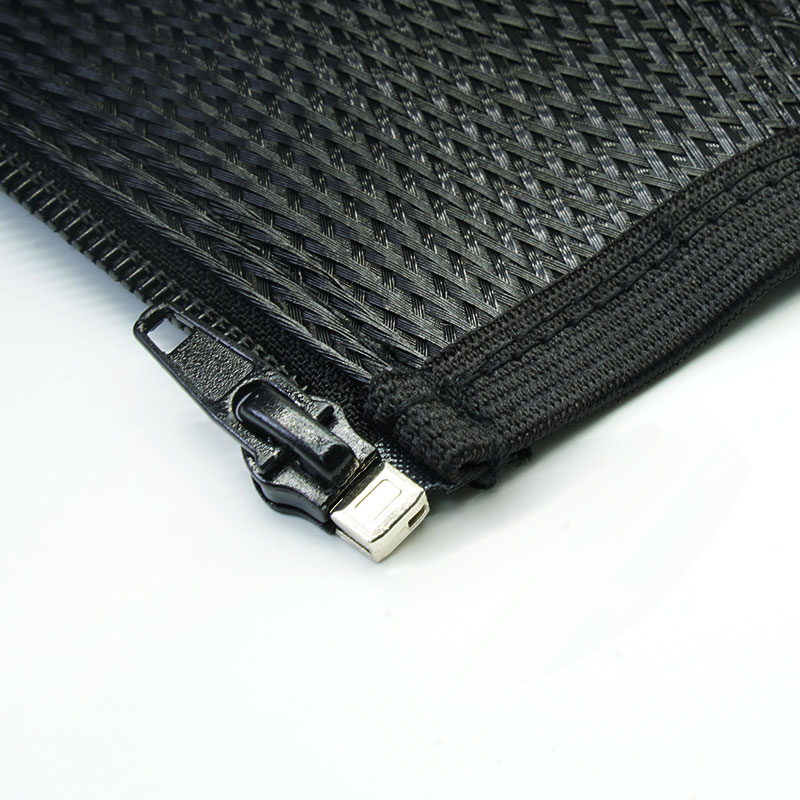

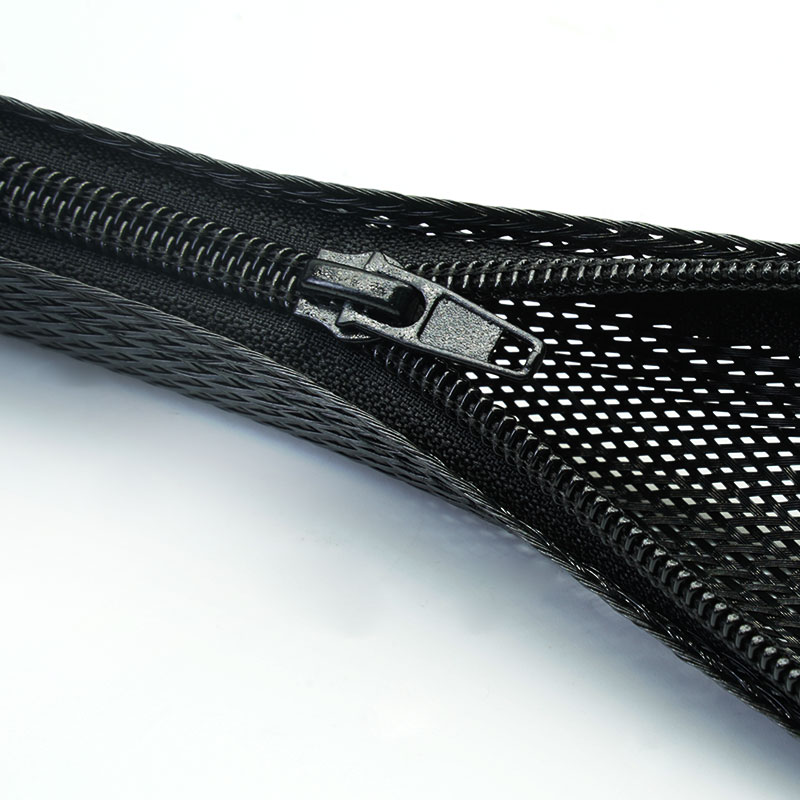

1. Durchgehender Reißverschluss
Gewährleistet ein zuverlässiges und wiederholbares Öffnen und Schließen entlang der Kabelstrecke.

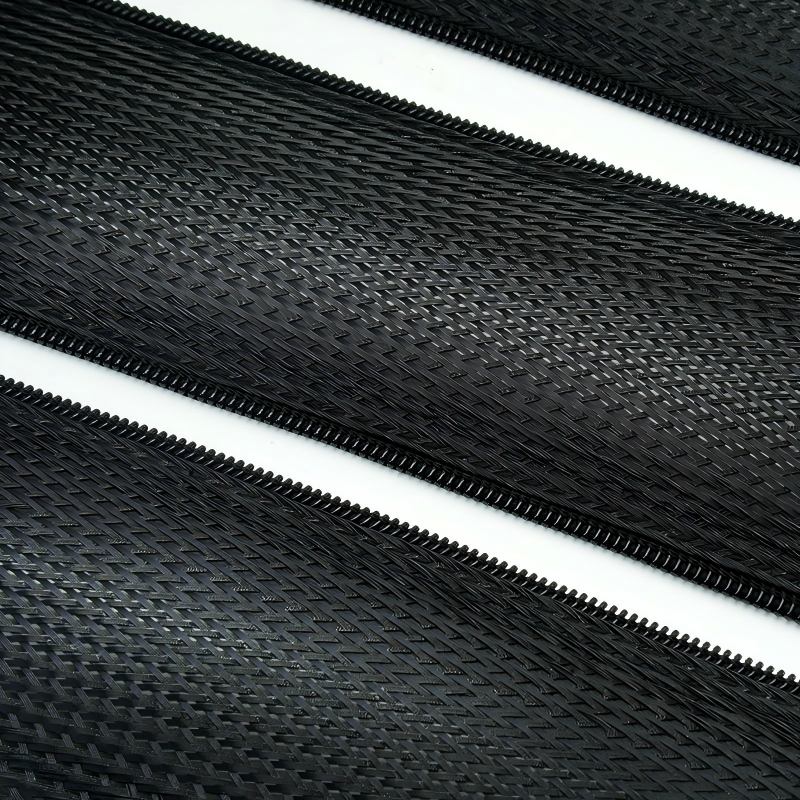

2. Dehnbarer, geflochtener Korpus
Passt sich moderaten Bündeldurchmesseränderungen und unregelmäßigen Profilen an.
3. Seiteneinbau
Umschließt vorhandene Kabelbäume, ohne dass die Steckverbinder entfernt werden müssen.
4. Biegsamkeitsverhalten
Folgt gekrümmten Pfaden innerhalb von Geräten, Fahrzeugen und Arbeitsbereichen.
5. Abriebschutz
Hilft dabei, den Verschleiß durch Kontakt mit Strukturen und angrenzenden Bauteilen zu verringern.
6. Kontrollierte Kabelbefestigung
Hält lose Drähte während der Handhabung und des Gerätebetriebs zusammen.
7. Kundenspezifische Reißverschluss-Baugruppen
Längen, Durchmesser, Reißverschlussart, Farbe und Verpackung können überprüft werden.
| Schlauchmaterial | Polyester |
| Reißverschlussmaterial | Nylon |
| Struktur | Aufklappbare, dehnbare Hülle |
| Schließung | Durchgehender Reißverschluss |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Medium |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS, REACH |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (mm) | ID (mm) | Max Bundle Dia (mm) | Verpackung Länge |
|
ZBW-PZP-012-BK | 12 | Φ8 | 8 | Sonderlängen |
ZBW-PZP-020-BK | 20 | Φ12 | 15 | Sonderlängen |
ZBW-PZP-030-BK | 30 | Φ20 | 22 | Sonderlängen |
ZBW-PZP-040-BK | 40 | Φ25 | 27 | Sonderlängen |
ZBW-PZP-050-BK | 50 | Φ32 | 35 | Sonderlängen |
ZBW-PZP-064-BK | 64 | Φ40 | 45 | Sonderlängen |
Typische Anwendungen
Industriemaschinen-Kabelbäume
Sichert verlegte Kabel und ermöglicht gleichzeitig planmäßigen Zugriff für Diagnose und Austausch.
Rechenzentren und Technikräume
Enthält dichte Kabelgruppen, bei denen ein sauberer Abschluss und zukünftige Änderungen erforderlich sind.
Robotik und automatisierte Anlagen
Schützt flexible Kabeltrassen und unterstützt die geplante Wartung entlang der Strecke.
Übertragungs- und Bühnensysteme
Konstruiert transportable Kabelbäume, die sich für Umbaumaßnahmen und Inspektionen öffnen lassen.
Fahrzeug-Zusatzverkabelung
Nachrüstungen an bereits vorhandenen Niederspannungskabelbäumen, bei denen ein sicherer Verschluss erwünscht ist.
Messen Sie die minimalen und maximalen Bündeldurchmesser und identifizieren Sie Verbinder, Abzweigungen und Biegeradien. Wählen Sie eine Geflechtgröße, die sich ohne übermäßige Öffnung ausdehnt, und eine Endbreite, die ein Schließen des Reißverschlusses ohne Kabelkompression ermöglicht. Geben Sie die Reißverschlussausrichtung, die Schieberrichtung, die Endanschläge, die Öffnungsfrequenz, den Abrieb und die Betriebstemperatur an.
Anpassungsmöglichkeiten
• Geflechtgröße und -dichte – abgestimmt auf Kabelreichweite, Abdeckung und Flexibilität.
• Reißverschlusssystem – Schieber-, Zahn- oder Spiralverschlussart, Ausrichtung und Farbe werden noch geprüft.
• Fertige Länge – Zuschnitt von Baugruppen mit definierten Reißverschlussstoppern und Maßtoleranzen.
• OEM-Präsentation – Projekt-Etiketten, verpackte Sets, Barcodes und individuelle Kartons erhältlich.
Standard ZBW-PZP ist ein mechanisches Kabelschutzprodukt. Dokumentationen zu RoHS, REACH und Halogenfreiheit sind für bestätigte Materialien verfügbar. Reißverschluss, Geflecht und Nähgarn müssen bei der Bewertung von Anforderungen hinsichtlich Flammschutz, Temperaturbeständigkeit und Chemikalienbeständigkeit berücksichtigt werden. Wasserdichtigkeit und elektrische Isolierung werden nicht beansprucht.
• Prüfung der Flechtkonsistenz – Bedeckung, Ausdehnung und Oberflächenfehler werden geprüft.
• Funktionsprüfung des Reißverschlusses – An fertigen Teilen werden der Schieberweg, die Ausrichtung und die Endanschläge überprüft.
• Maßprüfung – Die fertige Länge und die beabsichtigte Bündelpassung werden bestätigt.
• Verpackungsfreigabe – Menge, Etiketten, Richtung und kundenspezifische Anforderungen werden überprüft.
01. Kann es auch nach der Installation der Steckverbinder montiert werden?
Ja. Der Reißverschluss ermöglicht die seitliche Montage um ein bereits fertiges Gurtzeug herum.
02.Worin besteht der Unterschied zum Klettverschluss?
Der Reißverschluss bietet einen präziseren mechanischen Verschluss; Klettverschlüsse sind in der Regel schneller für sehr häufigen Zugriff.
03. Kann sich das Geflecht nach dem Schließen des Reißverschlusses dehnen?
Es kann den angegebenen Bündelbereich aufnehmen, die Dimensionierung muss jedoch so erfolgen, dass der Reißverschluss keiner übermäßigen Seitenbelastung ausgesetzt ist.
Muster oder Angebot anfordern
Bitte senden Sie uns die Abmessungen des Bündels, die Installationsumgebung, die gewünschte Verschlussart, die Endlänge, die Menge und die benötigten Dokumente. MJ FLEX prüft Ihre Anfrage und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
