Warum VBW-PVT Klett-Geflechtschläuche wählen?
1. Nachrüstung der Verkabelung abgeschlossen
Lässt sich ohne Demontage der Kabel um bestehende Kabelbäume, Stecker und Abzweigpunkte wickeln.
2. Wartungszeit reduzieren
Der durchgehende Verschluss lässt sich zur Inspektion, Reparatur oder zum Kabelaustausch öffnen und wieder verschließen.
3. Anpassung an wechselnde Pakete
Das flexible Flechtpaneel passt sich Biegungen und moderaten Schwankungen im Bündeldurchmesser an.
4. Einwegbündelung ersetzen
Der wiederverwendbare Verschluss ermöglicht wiederholtes Öffnen ohne Durchtrennen von Bändern oder Klebeband.

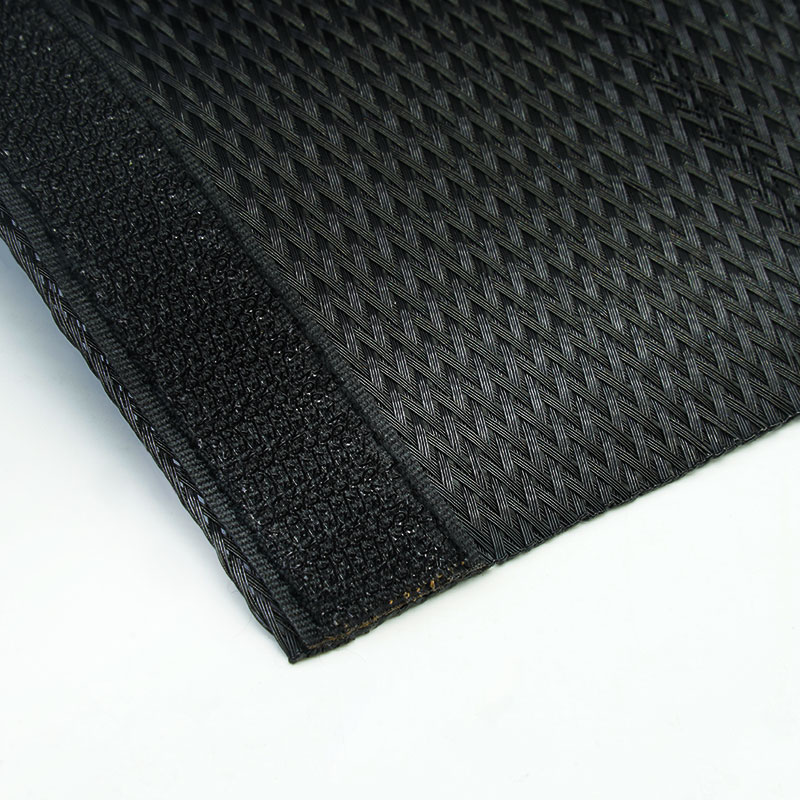

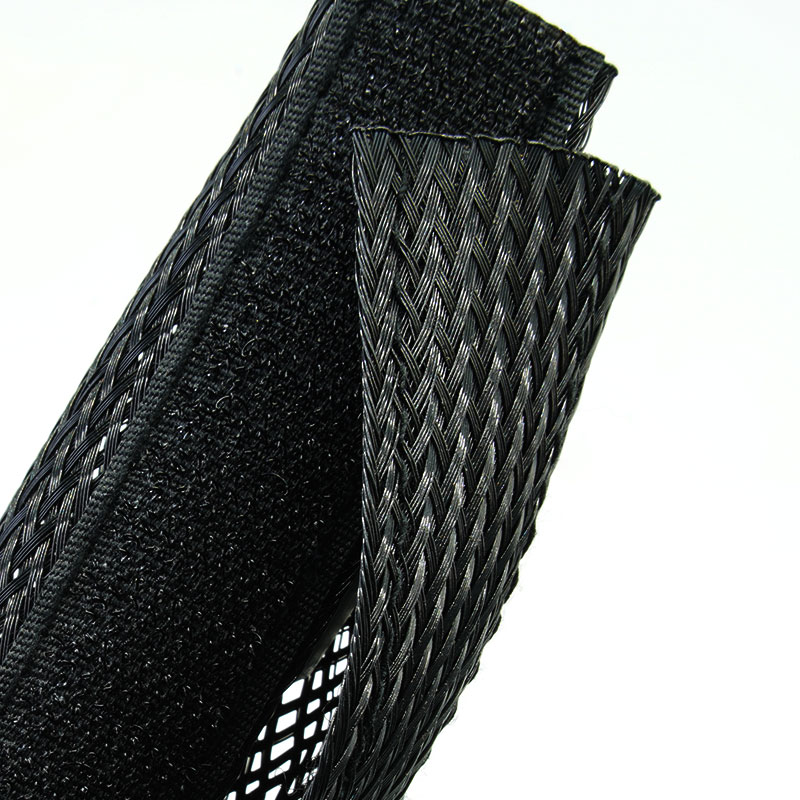

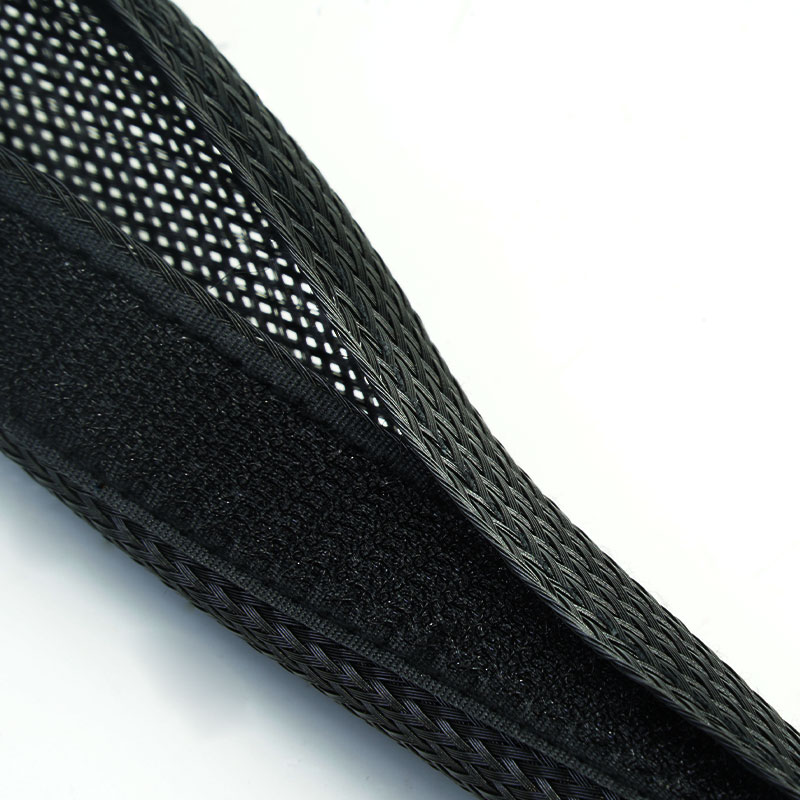

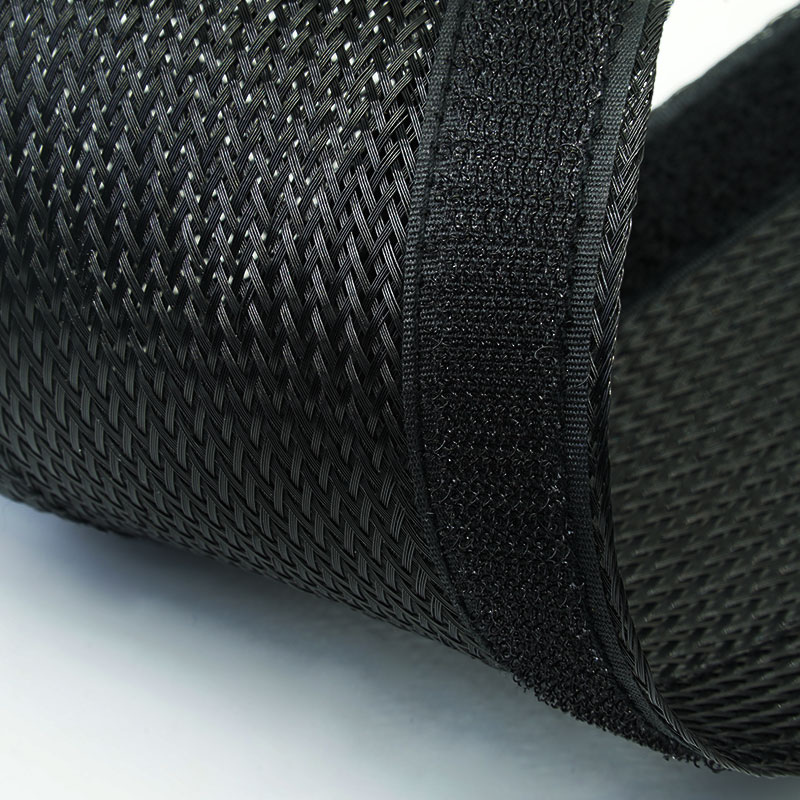

1. Durchgehender Klettverschluss
Ermöglicht eine schnelle Installation über den seitlichen Zugang und ein wiederholtes Öffnen.

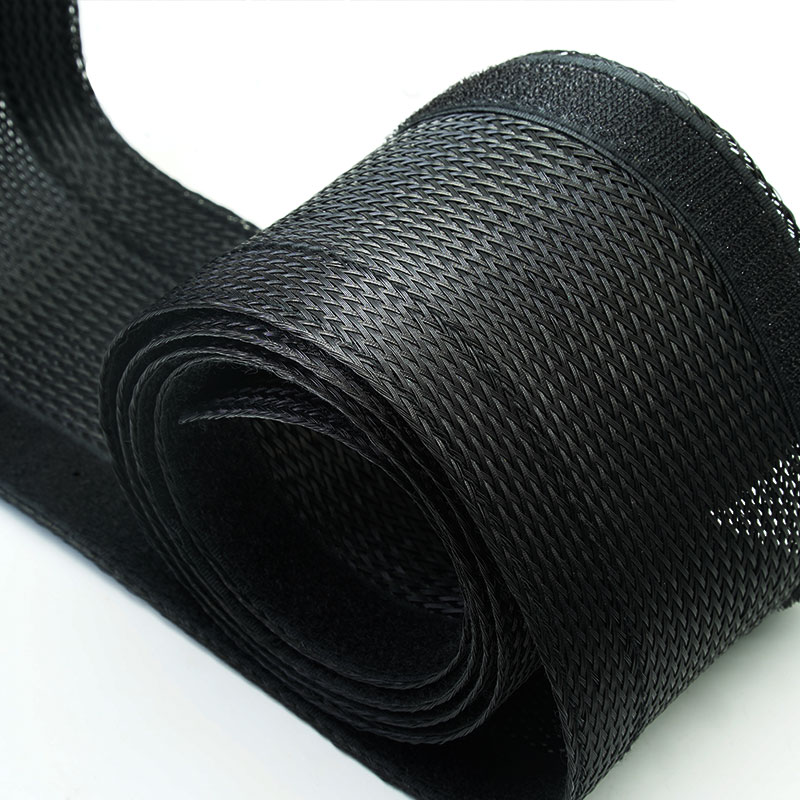

2. Flexible Flechtkonstruktion
Passt sich gekrümmten Trassen und unregelmäßigen Kabelgruppen an.
3. Erweiterbare Paketabdeckung
Ermöglicht eine praktische Passform innerhalb eines definierten Durchmesserbereichs.
4. Abriebschutz
Hilft dabei, den Verschleiß der Kabelummantelung an Rahmen, Paneelen und Geräteoberflächen zu reduzieren.
5. Anschlussfreundliche Nachrüstung
Wird nach dem Anbringen von Klemmen und Steckern installiert.
6. Zugängliche Abzweigungen
Ermöglicht das Ein- und Ausführen von Kabeln an ausgewählten Punkten entlang der Wicklung.
7. Kundenspezifische OEM-Lieferung
Erhältlich in projektspezifischen Durchmessern, Längen, Farben und Verpackungen.
| Schlauchmaterial | PET-Monofilament |
| Klettbandmaterial | Nylon |
| Konstruktion | Öffnendes geflochtenes Wickelband |
| Schließung | Klettverschluss |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Medium |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS, REACH |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (mm) | ID (mm) | Ausbreitungsbreite (mm) | Breite des Klettverschlusses (mm) | Verpackung Länge (m/Rolle) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
Typische Anwendungen
Arbeitsplätze und Büroausstattung
Kombiniert lose Strom-, Daten- und Peripheriekabel und ermöglicht gleichzeitig deren einfachen Austausch.
Industrielle Steuerungstechnik
Schützt angeschlossene Sensor- und Steuerleitungen und verkürzt die Wartezeiten bei der Fehlersuche.
Robotik und Automatisierung
Organisiert flexible Kabelgruppen, in denen Komponenten regelmäßig gewartet oder ausgetauscht werden.
Nachrüstung von Fahrzeuginnenräumen
Umhüllt Zubehör- und Niederspannungskabelbäume, ohne die bereits installierten Steckverbinder zu entfernen.
Audio-, Video- und Veranstaltungssysteme
Stellt wiederverwendbare Kabelbäume für Systeme her, die wiederholt auf- und abgebaut werden.
Messen Sie das Kabelbündel an seinen schmalsten und breitesten Stellen und berücksichtigen Sie dabei auch sperrige Steckverbinder und Abzweigstellen. Wählen Sie eine Breite, die einen sicheren Klettverschluss gewährleistet, ohne die Kabel zu komprimieren. Geben Sie Biegehäufigkeit, Abriebquelle, Temperatur und erforderliche Öffnungszyklen an, damit das Geflecht und der Verschluss optimal auf die Anwendung abgestimmt werden können.
Anpassungsmöglichkeiten
• Breite und Bündelbereich – Dimensioniert für die tatsächlich installierte Kabelgruppe und die Überlappung der Gehäuse.
• Zuschnittlänge und Endbearbeitung – Vorbereitete Teile für Arbeitsstationen, Maschinen oder Kabelbaumstationen.
• Verschlusskonfiguration – Klettverschlussbreite, Farbe und Position können überprüft werden.
• Branding und Verpackung – Etiketten, Barcodes, Sets, Rollenlängen und OEM-Kartons sind nach Vereinbarung erhältlich.
Standard VBW-PVT ist für die allgemeine Kabelorganisation und den Abriebschutz vorgesehen. Dokumentationen zu RoHS, REACH und Halogenfreiheit sind für bestätigte Materialien verfügbar. Angaben zu Flammschutz, UV-Beständigkeit, Wasserdichtheit oder elektrischer Isolation sind nur dann zulässig, wenn die bestellte Konstruktion dies erfordert.
• Rohmaterialprüfung – Flechtgarn und Verschlussmaterialien werden anhand der Produktionsspezifikation geprüft.
• Überprüfung des Verschlusseingriffs – Die Ausrichtung und Haltekraft des Klettverschlusses werden überprüft.
• Flecht- und Kantenprüfung – Kontrolle von Deckkraft, Fadenbrüchen, losen Kanten und Verunreinigungen.
• Endkontrolle – Abmessungen, Länge, Etiketten, Menge und Verpackung werden überprüft.
01. Kann es über Kabel mit Steckverbindern installiert werden?
Ja. Die seitliche Kabeldurchführung muss nicht über den Stecker geführt werden.
02. Kann die Hülle wieder geöffnet und wiederverwendet werden?
Ja. Es ist für Anwendungen konzipiert, die einen wiederholten Kabelzugriff erfordern.
03. Ist es dasselbe wie eine geschlossene, dehnbare geflochtene Hülle?
Nein. VBW-PVT lässt sich über die gesamte Länge öffnen, was die Nachrüstung und Wartung erleichtert.
Muster oder Angebot anfordern
Bitte senden Sie uns die Abmessungen des Bündels, die Installationsumgebung, die gewünschte Verschlussart, die Endlänge, die Menge und die benötigten Dokumente. MJ FLEX prüft Ihre Anfrage und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
