Warum sollten Sie sich für die selbstschließende Hülse STW-PET-FR-VW-1 entscheiden?
1. Eine VW-1-Anforderung erfüllen
Das Produkt bietet eine klar gekennzeichnete, geprüfte Option anstelle einer ungenauen FR-Beschreibung.
2. Konfektionierte Kabelbaugruppen umwickeln
Die Hülse wird erst montiert, nachdem die Verbinder und Abzweigungen bereits angebracht sind.
3. Verbesserung des Servicezugangs
Techniker können die Verpackung wieder öffnen, ohne die Hülle zu zerstören oder zu ersetzen.
4. Flammenbeständigkeit und Verschleißschutz kombinieren
Die Konstruktion ist auf routinemäßigen Abrieb ausgelegt und hält gleichzeitig dem vorgeschriebenen Flammtest stand.
1. VW-1 Flammenleistung
Die Referenzkonstruktion wird für die definierte Anforderung an die vertikale Flamme ausgewählt.

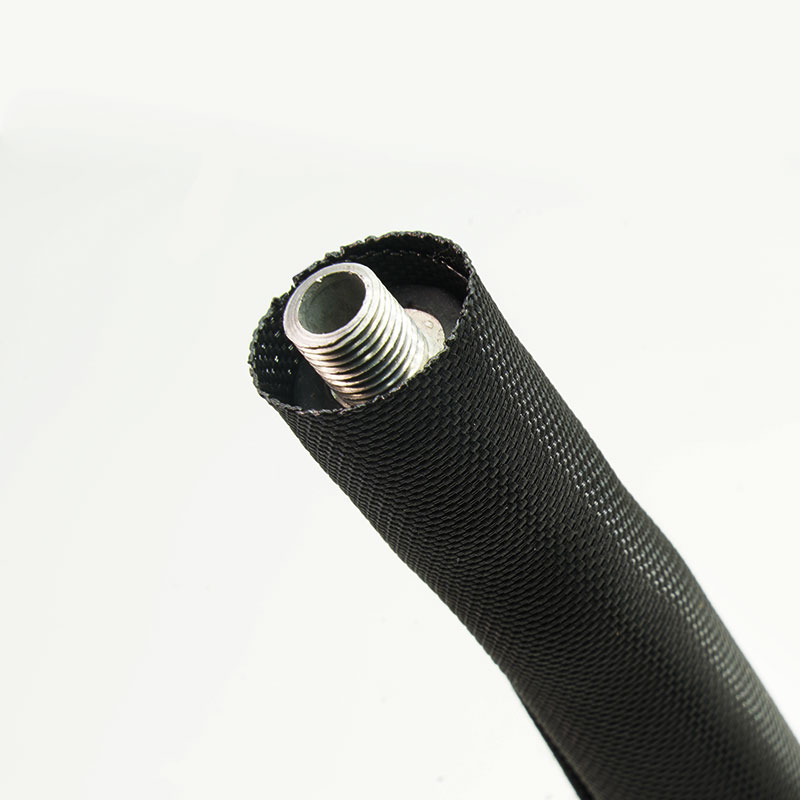

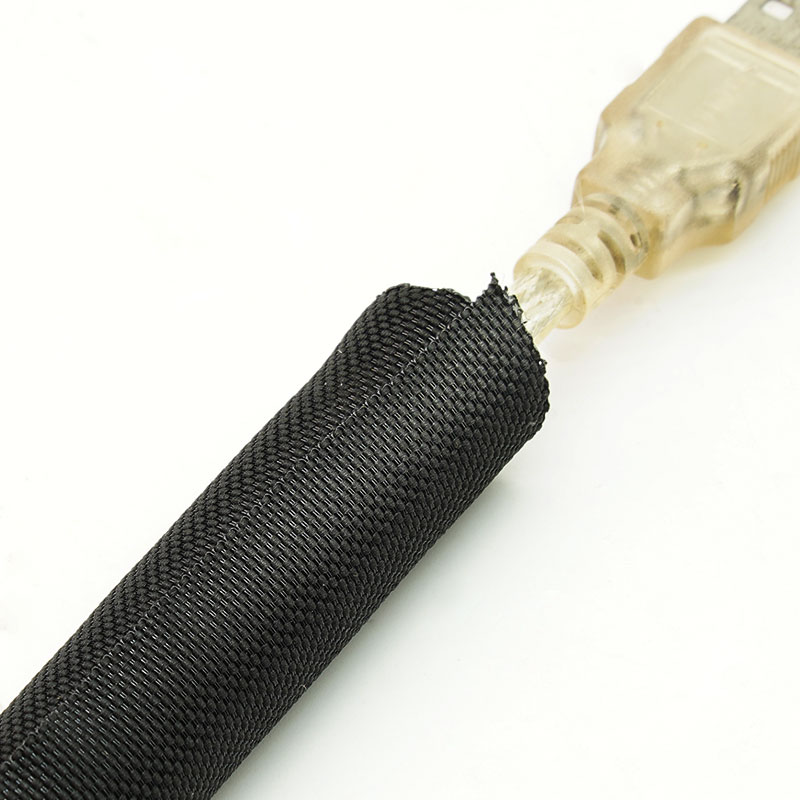

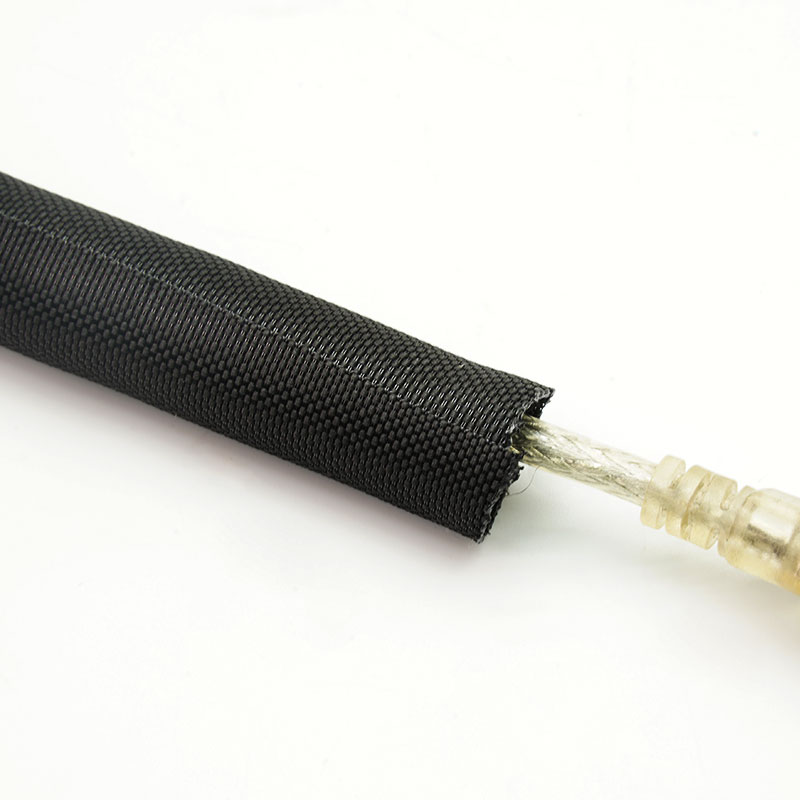

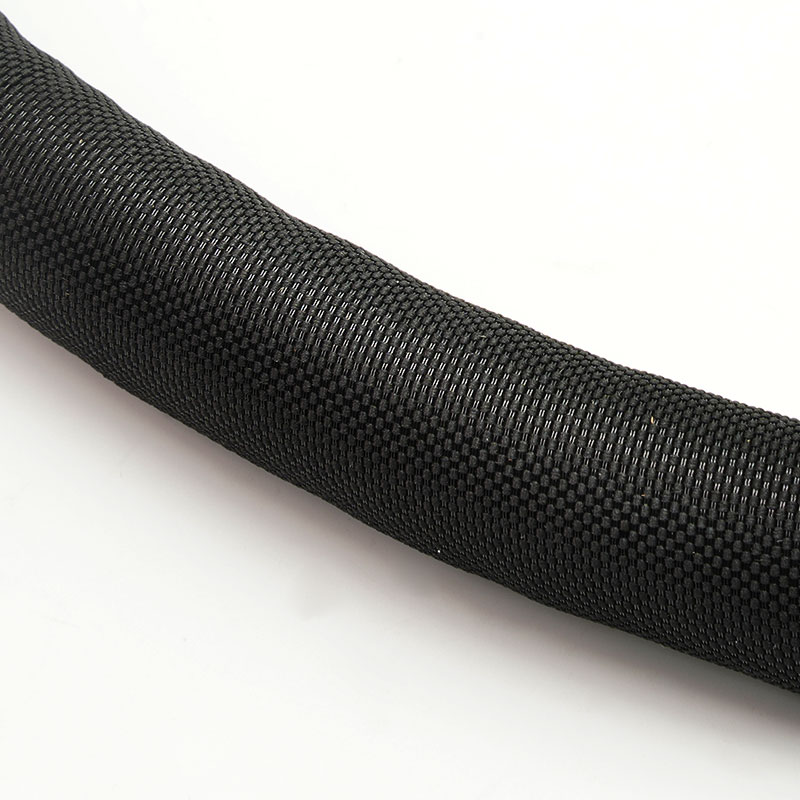

2. Selbstschließendes gewebtes Tuch
Öffnet sich zur Installation und schließt sich um das Kabelbündel herum.
3. Flammhemmendes Polyestergewebe
Bietet flexiblen Schutz für die Geräteverkabelung.
4. Nachrüstung für Seiteneinstieg
Vermeidet das Entfernen des Steckers während der Montage oder Reparatur.
5. Abriebfeste Kontaktschicht
Hilft dabei, den Verschleiß der Jacke an Rahmen und Gehäusen zu reduzieren.
6. Flexibler Filialzugang
Unterstützt Kabelausgänge, Erweiterungen und Inspektionen.
7. Unterstützung bei der Erstellung von Compliance-Dokumenten
Die entsprechenden Berichte für das bestellte Bauvorhaben können eingesehen werden.
| Material | FR-PET-Monofilament + 900D-Multifilament |
| Konstruktion | Selbstschließender Umschlag |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +150 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | VW-1 |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Industrielle Steuerungssysteme
Organisiert die angeschlossenen Drähte in Schränken unter Berücksichtigung einer VW-1-Anforderung.
Automatisierungsanlagen
Schützt Sensor- und Steuerkabelbäume um Rahmen und Module herum.
Elektrische Geräte
Umhüllt interne Kabelbündel, die eine funktionsfähige, flammhemmende Abdeckung benötigen.
Stromversorgungs- und Ladeeinrichtungen
Schützt Hilfsleitungen in Gehäusen, die einer Systembewertung unterliegen.
Elektronische Testgeräte
Enthält regelmäßig gewartete Kabelgruppen ohne dauerhafte Verriegelung.
Bestätigen Sie, dass VW-1 den tatsächlichen Kunden- oder Geräteanforderungen entspricht. Geben Sie den minimalen und maximalen Bündeldurchmesser, das Stecker- und Abzweigprofil, die Temperatur und die angeforderte Dokumentation an. Wählen Sie eine andere Bauweise, falls das Projekt UL 94 V-0, EN 45545-2 oder einen Automobiltest vorschreibt.
Anpassungsmöglichkeiten
• Nenngröße und Überlappung - Ausgewählt für einen stabilen Verschluss über den gesamten Bündelbereich.
• Zuschnittlieferung - Vorbereitete Teile für die wiederholte Montage.
• Etiketten und Rückverfolgbarkeit - Kundenspezifische Teile-, Los- und Konformitätsreferenzen.
• Private Verpackung - OEM-Rollenlängen, Sets und Kartons.
Die VW-1-Leistungszertifizierung gilt für die geprüfte Konstruktion und umfasst nicht die Zertifizierung des kompletten Kabelbaums oder der Endgeräte. VW-1 entspricht nicht UL 94 V-0 oder EN 45545-2. Entsprechende Materialdeklarationen können für die bestätigte Bestellung bereitgestellt werden.
• Zugelassenes FR-Garn Die Materialidentität wird anhand der Produktionsspezifikation überprüft.
• Selbstschließende Leistung - Überlappung und Verschluss werden bei kontrollierten Durchmessern überprüft.
• Qualitätsprüfung von Webwaren - Kanten, Deckkraft, Fadenbrüche und Verunreinigungen werden überprüft.
• Versandfreigabe - Länge, Etiketten, Menge und angeforderte Dokumente werden überprüft.
01. Können VW-1 und V-0 austauschbar verwendet werden?
Nein. Verwenden Sie die in der Kundenspezifikation angegebene Prüfklassifizierung.
02. Kann die Verpackung wieder geöffnet werden?
Ja. Es ist für den Servicezugang und Kabelwechsel konzipiert.
03.Passt es an die Anschlüsse?
Es wird von der Seite installiert, sodass es nicht über den Anschluss geführt werden muss.
04. Kann es in zugeschnittenen Stücken geliefert werden?
Ja, vorbehaltlich der Überprüfung der Längentoleranz, der Oberflächenbeschaffenheit und der Mindestbestellmenge.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Installationsumgebung, die benötigte Norm, die Schnittlänge und die Menge. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
