Warum BRS-PET-CLR wählen?
• Schaltkreise schnell identifizieren
Unterschiedliche Farben helfen Installateuren, Strom-, Signal-, Netzwerk- oder gerätespezifische Bündel zu unterscheiden.
• Unterstützung der Produktmarkenbildung
Die Farbe kann auf die Ausrüstung, die Verkaufsverpackung oder die Kundenidentität abgestimmt werden.
• Verdrahtungsfehler reduzieren
Eine klare visuelle Trennung verbessert die Erkennung bei Montage und Wartung im Feld.

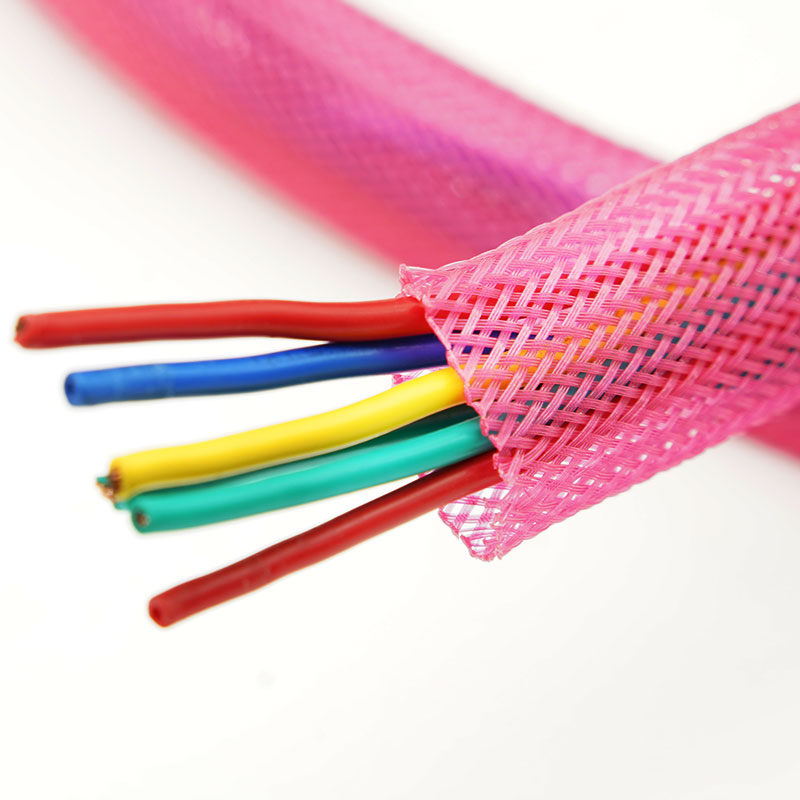

• Gemeinsam schützen und organisieren
Die farbige Ummantelung bietet zusätzlichen Schutz vor Abrieb, ohne dass entlang des gesamten Kabelverlaufs Beschriftungen erforderlich sind.

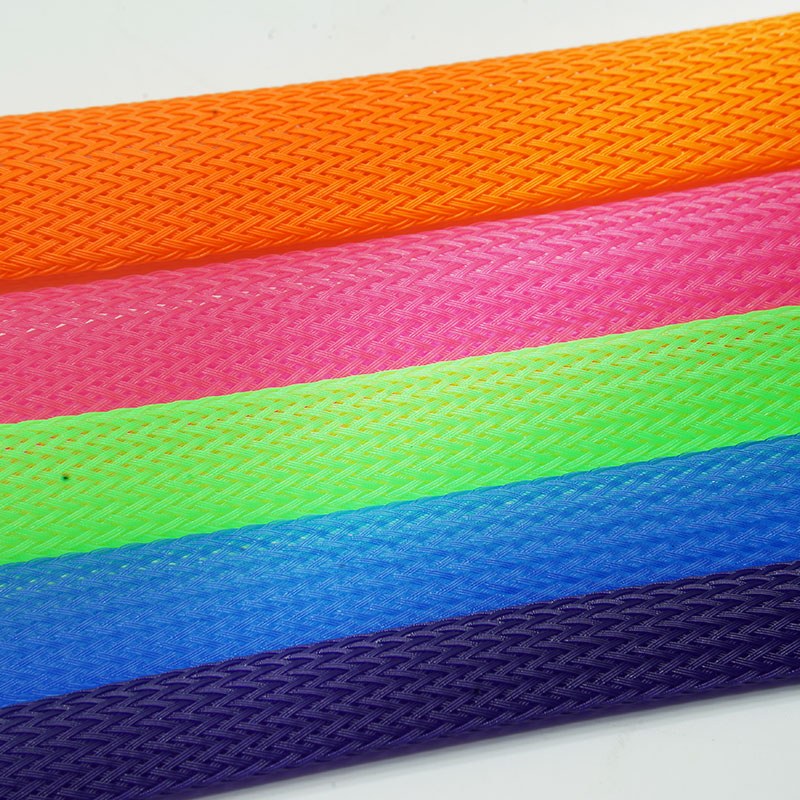

1. Mehrere Farboptionen
Unterstützt die Anforderungen an Identifizierung, Codierung und visuelles Design.

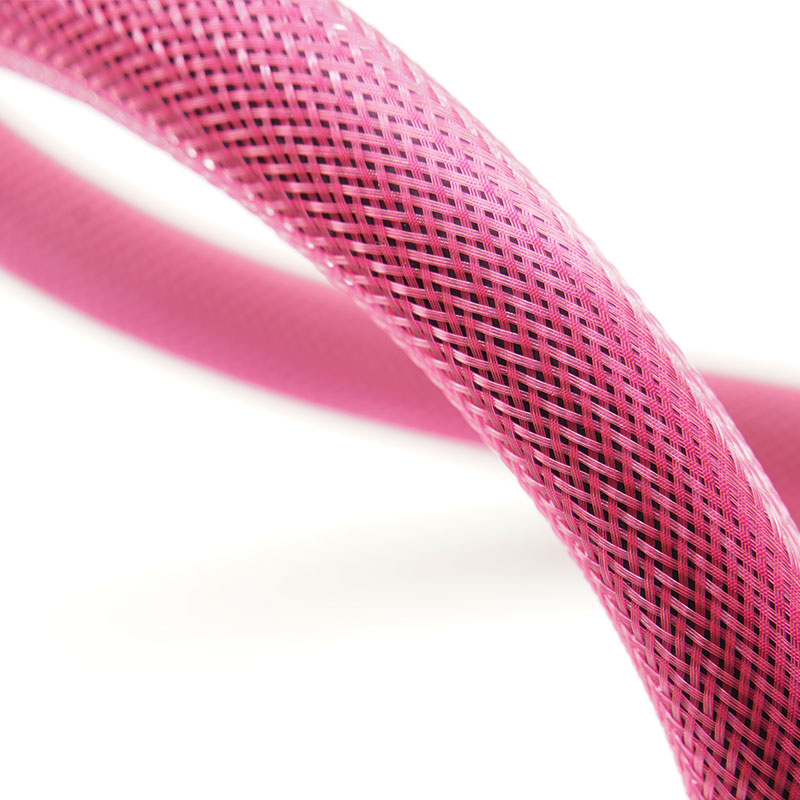

2. Dehnbares PET-Geflecht
Passt über die Verbindungsstücke und passt sich wechselnden Bündeldurchmessern an.
3. Abriebschutz
Hilft dabei, Abnutzung und Kratzer an der Jacke zu reduzieren.
4. Leichte, flexible Struktur
Folgt Kurven ohne starre Leitung.

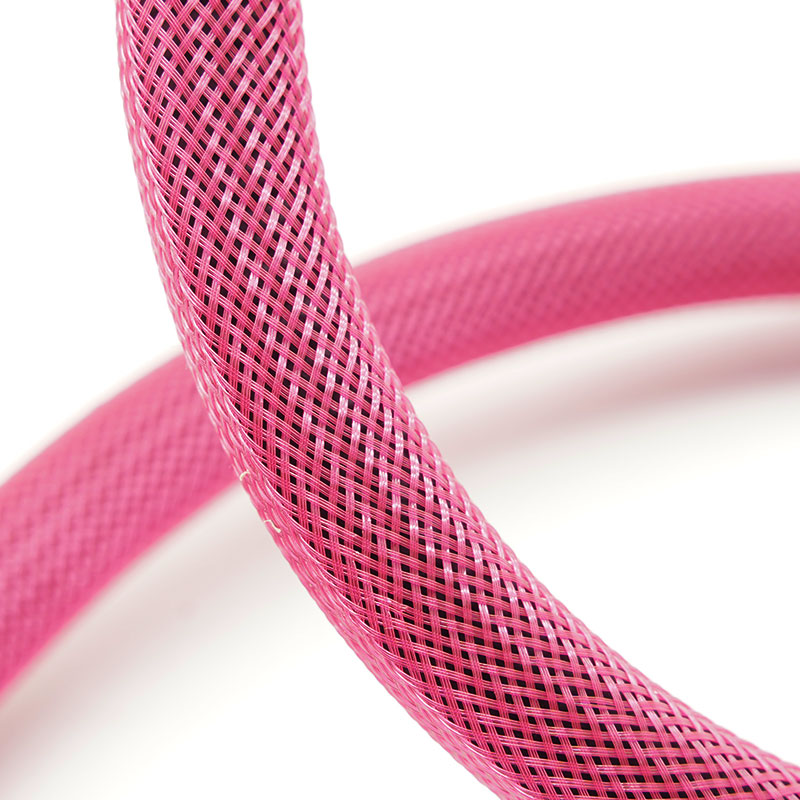

5. Offene Geflechtbelüftung
Ermöglicht die Ableitung von Wärme und Feuchtigkeit um das Bündel herum.
6. Mit einem Heißmesser zuschneidbar
Das Heißsiegeln trägt zur Herstellung kontrollierter Enden bei.
7. Kundenspezifische Verpackungen erhältlich
Unterstützt Einzelhandel, Erstausrüster (OEM) und Fertigungslinienversorgung.
| Material | PET-Monofilament |
| Konstruktion | Dehnbarer offener Zopf |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Medium |
| Wandstärke | 0,65 ± 0,05 mm |
| Standardfarbe | vom Kunden genehmigte Standard- oder Sonderfarbe |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Wand Dicke (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PET-003-CLR | 1/8 Zoll | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-CLR | 1/4 Zoll | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-CLR | 5/16 Zoll | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-CLR | 3/8 Zoll | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-CLR | 1/2 Zoll | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-CLR | 5/8 Zoll | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-CLR | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-CLR | 3/4 Zoll | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2 Zoll | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Kabelbaumidentifizierung
Trennt Stromkreise und reduziert Verbindungsfehler bei der Montage.
Audio- und Computer-Builds
Sorgt für übersichtliche Routenplanung und ein einheitliches Erscheinungsbild.
Robotik und Automatisierung
Farbcodiert Strom-, Signal- und pneumatische Kabelgruppen für Wartungszwecke.
Haushaltsgeräte und Elektronik
Unterscheidet interne Kabelbaumfunktionen und Produktionsvarianten.
Einzelhandels- und Nachrüstsätze
Vereint ansprechendes Design mit leichtem Kabelschutz.
Bitte geben Sie ein physisches Muster oder eine Pantone- bzw. RAL-Farbreferenz, die benötigte Größe, das Jahresvolumen und die zulässige Farbtoleranz an. Bitte bestätigen Sie, ob auch Nachweise über Flammbeständigkeit, UV-Beständigkeit oder sonstige gesetzliche Anforderungen erforderlich sind, da Pigmente und Additive die zugelassene Rezeptur und Dokumentation beeinflussen können.
• Farbabstimmung - Pantone, RAL oder Kundenmuster je nach Machbarkeit.
• Mehrfarbige Muster - Es können Nachzeichnungen oder Designs mit Mehrfarbeneffekt ausgewertet werden.
• Größe und Schnittlänge - Auf den Kabelbaum und den Montageprozess abgestimmt.
• Einzelhandels- oder OEM-Verpackung - Individuelle Etiketten, Kartons, Barcodes und Rollenlängen.
Die Farbe allein reicht nicht aus, um die Einhaltung von Flammschutz-, UV- oder Branchenstandards zu gewährleisten. Dokumentationen zu RoHS, REACH, halogenfreier Verarbeitung oder POP können für die gewählte Farbe und das Material eingesehen werden; für spezielle Leistungsangaben sind Nachweise für die jeweilige Rezeptur erforderlich.
• Farbfreigabe - Vor der Massenproduktion muss ein Labormuster oder ein Produktionsstandards freigegeben werden.
• Farbkonsistenz - Das Garn und das fertige Geflecht werden mit der genehmigten Referenz verglichen.
• Geflechtprüfung - Abdeckung, Durchmesser und Oberflächenfehler werden überwacht.
• Packungstrennung - Farben, Größen und Chargen werden gekennzeichnet, um Vermischungen zu vermeiden.
Häufig gestellte Fragen
01. Können Sie Pantone- oder RAL-Farben nachbilden?
Ja, vorbehaltlich der materiellen Machbarkeit, der Toleranz und der Mindestbestellmenge.
02. Gilt für alle Farben die gleiche Mindestbestellmenge?
Nein. Die Mindestbestellmenge hängt von Pigment, Garn, Größe und Produktionsmenge ab.
03. Beeinflusst die Farbe die Flammenleistung?
Das ist möglich; die Einhaltung der genauen Rezeptur muss jedoch bestätigt werden.
04. Können mehrere Farben als Set verpackt werden?
Ja, vorbehaltlich einer Überprüfung der Menge und der Verpackung.
Muster oder Angebot anfordern
Teilen Sie uns bitte den Bündeldurchmesser, den größten Steckertyp, die Einsatzumgebung, die erforderlichen Prüfnormen, die Anforderungen an Zuschnitt oder Verpackung sowie die geschätzte Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen ein Muster oder ein Angebot zur Verfügung.
