Flammhemmender, dehnbarer PET-Geflechtschlauch

MJ FLEX BRS-PET-FR ist ein dehnbarer PET-Geflechtschlauch für Kabelkonfektionen mit VW-1-Flammschutzklasse. Er kombiniert eine flammhemmende PET-Konstruktion mit Durchführungen für Steckverbinder, Abriebschutz und flexibler Kabelführung für elektrische Geräte, Schaltschränke und allgemeine Industriekabelbäume. Der entsprechende Prüfbericht sollte mit der bestellten Ausführung abgeglichen werden.

  • Material :

    PET Monofilament

  • Betriebstemperatur :

    -40℃~ +150℃

  • Schmelzpunkt :

    240+(-)10℃

  • Entflammbarkeit :

    VW-1

  • Standardfarbe :

    Black

  • Zertifizierung :

    Rohs,Reach,Halogen Free,CSA

  • Mindestbestellmenge :

    1 Spool

  • Warum BRS-PET-FR wählen?

    • Erfüllt die VW-1-Spezifikation

    Bietet eine definierte Option für das Flammenverhalten, anstatt sich auf eine allgemeine Angabe zur Flammschutzwirkung zu verlassen.

    •Schützen Sie die Verkabelung vor normalem Verschleiß.

    Das Geflecht bildet eine Opferschicht zwischen den Kabelmänteln und nahegelegenen Oberflächen.

    • Installation über bestehende Anschlüsse

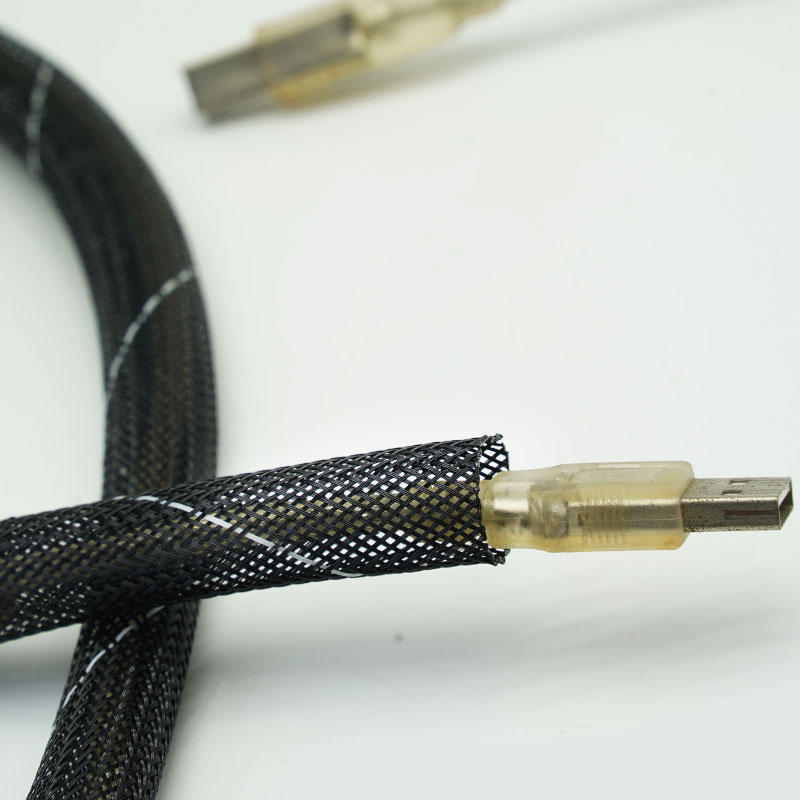

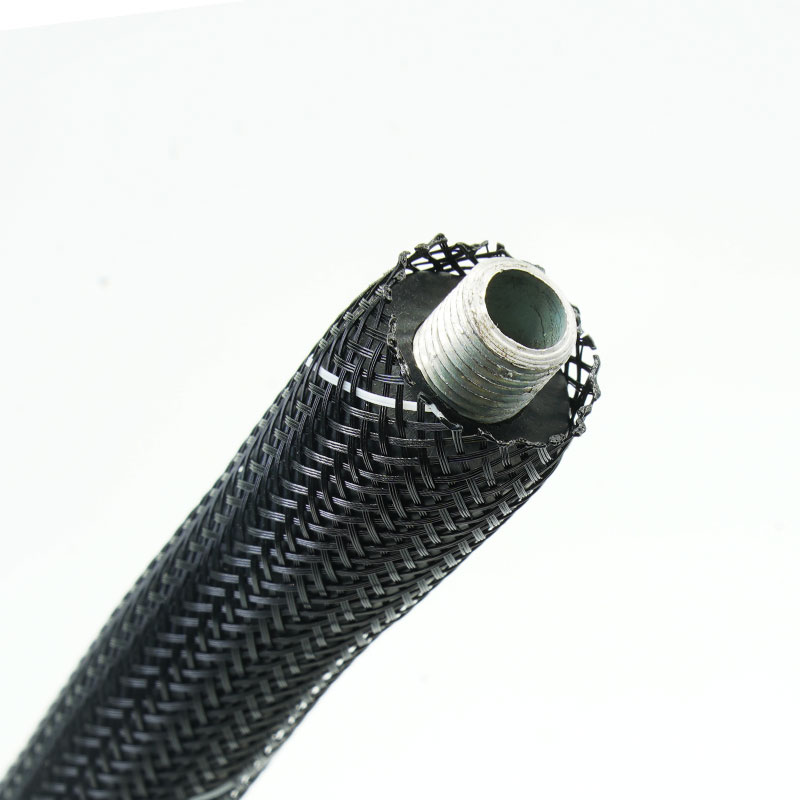

    Die Erweiterung unterstützt die Montage über Steckverbindern und unregelmäßigen Kabelbündeln.

    • Vereinfachung der technischen Genehmigung

    Produkt- und Dokumentenauswahl können vor der Angebotserstellung abgestimmt werden.



    Hauptmerkmale

    1. VW-1 Flammenleistung
    Die genannte Konstruktion ist für die vorgegebenen Anforderungen an die vertikale Flammenausbreitung ausgelegt.
    2. Flammhemmendes PET-Garn
    Vereint praktische Langlebigkeit mit kontrolliertem Flammenverhalten.

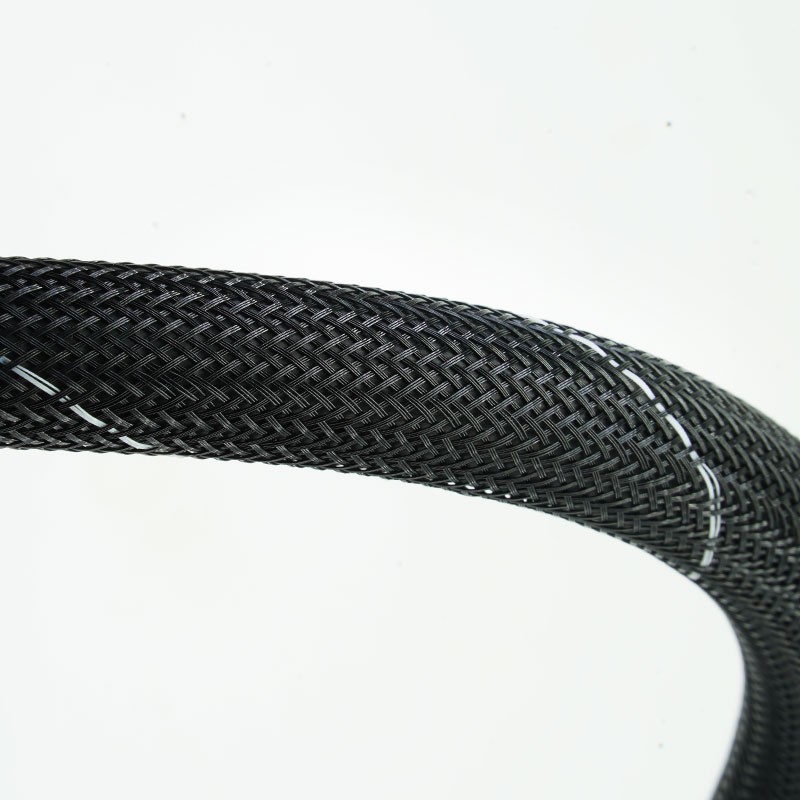

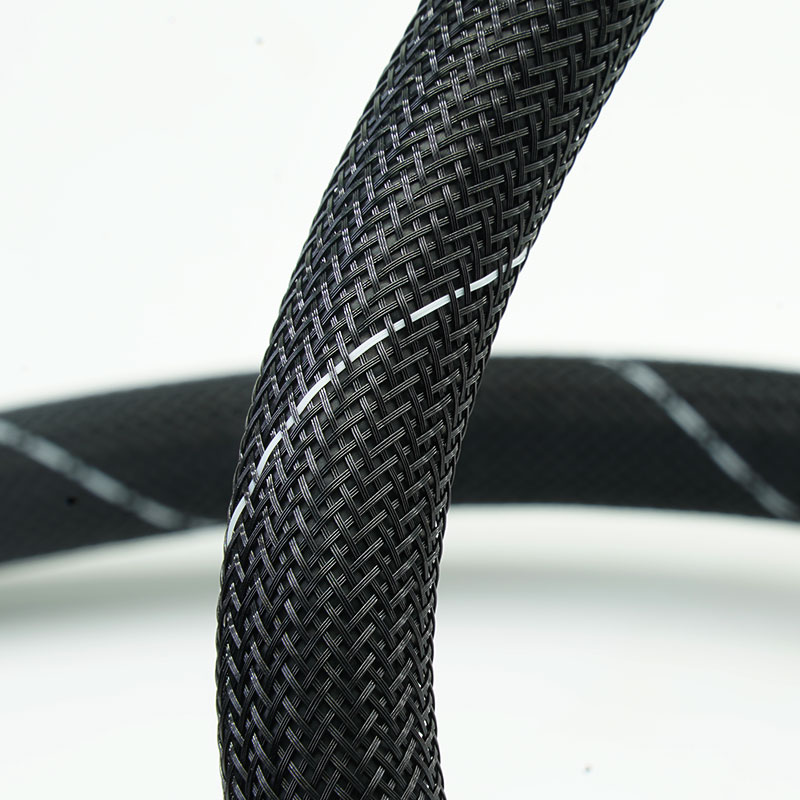

    3. Dehnbare Flechtstruktur
    Geeignet für verschiedene Bündeldurchmesser und Steckerprofile.
    4. Flexibler Abriebschutz
    Hilft dabei, Reibungsschäden an Geräten und Gehäusen zu reduzieren.
    5. Leichte, offene Bauweise
    Behält die Flexibilität und vermeidet unnötiges Volumen.
    6. Heißsiegelfähige Schnittkanten
    Das Schneiden mit einem Heißmesser hilft, das Ausfransen zu verhindern.
    7. Unterstützung bei der Erstellung von Compliance-Dokumenten
    Relevante Berichte und Erklärungen können vor der Bestellung eingesehen werden.



    Technische Daten

    MaterialFlammhemmendes PET
    KonstruktionDehnbares Geflecht
    Betriebstemperatur-40 °C bis +150 °C
    Schmelzpunkt240 ± 10 °C
    EntflammbarkeitVW-1
    AbriebfestigkeitMedium
    Wandstärke0,65 ± 0,05 mm
    StandardfarbeSchwarz
    ZertifizierungRoHS, REACH, Halogenfrei, VW-1, FMVSS302, CSA
    HalogenfreiJa
    UV-beständigJa
    SchneidwerkzeugHeißes Messer

    Spezifikationen
    Teilenummer
    Flache Breite (B)
    Erweiterter Messbereich (mm)
    Wand
    Dicke
    (mm)
    Verpackung
    Länge
    (m/Spule)
    Zoll
    mm
    Mini)
    Max.(O)
    BRS-PET-003-BK-FR
    1/8 Zoll
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4 Zoll
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16 Zoll
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8 Zoll
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2 Zoll
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8 Zoll
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4 Zoll
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2 Zoll
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.

    Typische Anwendungen
    Industrielle Schaltschränke
    Organisiert die interne Verkabelung unter Berücksichtigung einer bestimmten VW-1-Anforderung.
    Elektrische und elektronische Geräte
    Schützt Strom-, Signal- und Kommunikationsleitungen vor normalem Abrieb.
    Geräte und Instrumente
    Bündelt interne Kabelbäume, bei denen eine flammhemmende Ummantelung erforderlich ist.
    Automatisierungsanlagen
    Schützt die um Rahmen und Module verlegten Sensor- und Steuerleitungen.
    Lade- und Stromversorgungsgeräte
    Beinhaltet Hilfskabelbündel in elektrischen Gehäusen, vorbehaltlich einer Überprüfung auf Systemebene.

    Wie man auswählt

    Geben Sie das Kabelbündel, die Steckergröße, die Betriebsumgebung und den genauen geforderten Flammtest an. VW-1 darf nicht anstelle von UL 94 V-0, EN 45545-2 oder Brenntests für Kraftfahrzeuge verwendet werden. Prüfen Sie vor der Genehmigung, ob die Dokumentation die gewählte Größe abdeckt.
    Anpassungsmöglichkeiten



    Anpassungsmöglichkeiten

    • Nenndurchmesser - Ausgelegt für Stecker und installiertes Kabelbündel.

    • Flechtabdeckung - Innerhalb der genehmigten Baugrenzen geprüft.

    • Zuschnittservice - Vorbereitete Einzelteile für die wiederholbare Montage von Kabelbäumen.

    • Etiketten und Verpackung - Eigenmarken, Chargennummern und kundenspezifische Rollenlängen.



    Prüfung und Konformität

    Die VW-1-Leistungszertifizierung bezieht sich auf die geprüfte Konstruktion. Sie stellt keine allgemeine Zertifizierung des fertigen Kabelbaums oder Geräts dar und ist nicht mit UL 94 V-0 gleichzusetzen. Für bestätigte Materialien können entsprechende RoHS-, REACH- und halogenfreie Dokumente bereitgestellt werden.



    Qualitätssicherung

    • Kontrolle zugelassener Materialien - Bei der Produktion wird die definierte flammhemmende PET-Rezeptur verwendet.

    • Prozessüberwachung - Flechtmuster, Durchmesser und Deckkraft werden überprüft.

    • Längen- und Aussehensprüfung - Die Rollen werden auf Länge, Enden und Mängel geprüft.

    • Überprüfung des Freigabedokuments - Die erforderlichen Etiketten und Konformitätsdokumente werden vor dem Versand geprüft.

    Häufig gestellte Fragen

    01. Ist VW-1 dasselbe wie UL 94 V-0?
    Nein. Es handelt sich um unterschiedliche Flammenprüfklassifizierungen.
    02. Kann die Hülle vorgeschnitten geliefert werden?
    Ja, mit vereinbarter Toleranz und Endbearbeitung.
    03. Ist Schwarz die Standardfarbe?
    Ja; für andere Farben ist eine Material- und Deckkraftprüfung erforderlich.
    04. Können Sie einen Testbericht zur Verfügung stellen?
    Die entsprechenden Dokumente können nach Bestätigung des gewünschten Bauvorhabens bereitgestellt werden.



    Muster oder Angebot anfordern

    Teilen Sie uns bitte den Bündeldurchmesser, den größten Steckertyp, die Einsatzumgebung, die erforderlichen Prüfnormen, die Anforderungen an Zuschnitt oder Verpackung sowie die geschätzte Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen ein Muster oder ein Angebot zur Verfügung.
