Warum sollte man sich für SBW-PET-UV-Kabelschutz für den Außenbereich entscheiden?
1. Vorzeitige Hautalterung durch Sonnenlicht reduzieren
Die UV-beständige PET-Formulierung ist für freiliegende Kabeltrassen vorgesehen, bei denen herkömmliche Innenkabelschläuche zu schnell ihre mechanische Leistungsfähigkeit verlieren können.
2. Aufrüstung von Außenkabelbäumen ohne Neuverkabelung

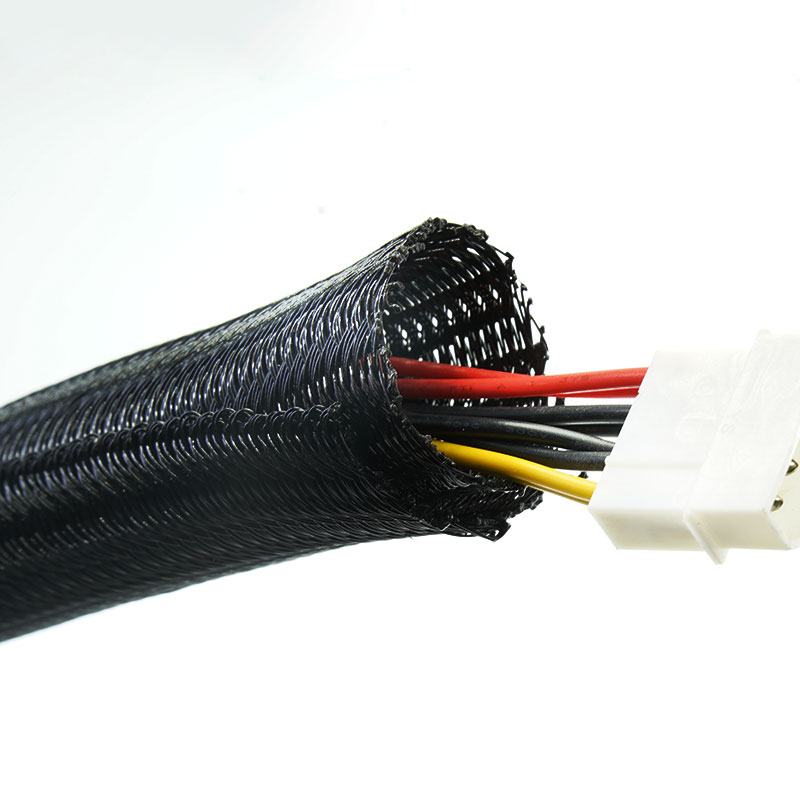

Die geteilte Konstruktion umschließt die abgeschlossenen Kabelbündel und vermeidet so das Entfernen der Steckverbinder bei Installation und Wartung.
3. Freiliegende Kabeloberflächen schützen
Die geflochtene Schicht trägt dazu bei, Abrieb und Kabelkontakt an Solaranlagen, Ladesystemen, Maschinen und Außenschränken zu minimieren.
4. Unterstützung der technischen Bewertung
Für die genannte Konstruktion sind Belichtungsdaten gemäß ISO 4892-2 verfügbar, die Ingenieuren bei der Überprüfung der Eignung vor der Spezifizierung des Produkts helfen.
1. UV-beständiges Material
Die PET-Formulierung ist für die Verlegung von Kabeln und Kabelbäumen unter Sonneneinstrahlung konzipiert.
2. Nachrüstfreundliches Design

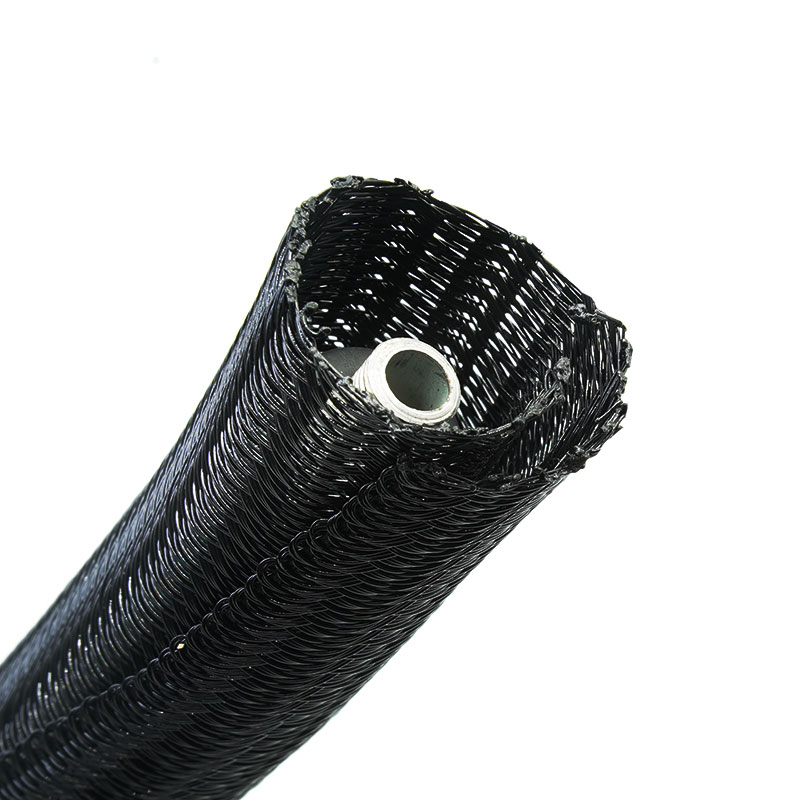

Die selbstschließende, geteilte Konstruktion erleichtert die Installation und Wartung an fertigen Kabelbäumen.
3. Dokumentierte UV-Belastung
Für das genannte Bauwerk sind Belichtungsdaten nach ISO 4892-2 verfügbar.
4. Flexible Routenführung im Außenbereich
Die geflochtene Oberfläche passt sich Geräterahmen, Biegungen und sich bewegenden Kabelverläufen an.
5. Abriebschutz
Die geflochtene Konstruktion schützt die freiliegenden Kabeloberflächen vor alltäglichem Kontakt und Reibung.
6. Atmungsaktive, offene Struktur
Die Schutzhülle ordnet die Außenverkabelung, ohne das Kabelbündel in einem abgedichteten Rohr einzuschließen.
7. Projektspezifische Versorgung
Größe, Schnittlänge, Verpackung und Kennzeichnung können an die Projektanforderungen angepasst werden.
| Material | UV-beständiges PET |

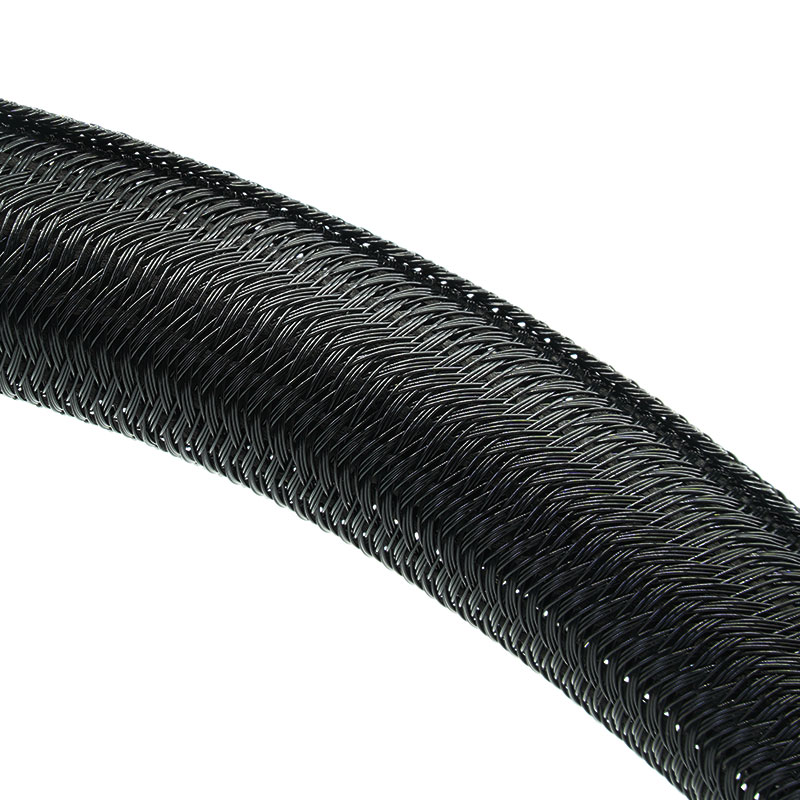

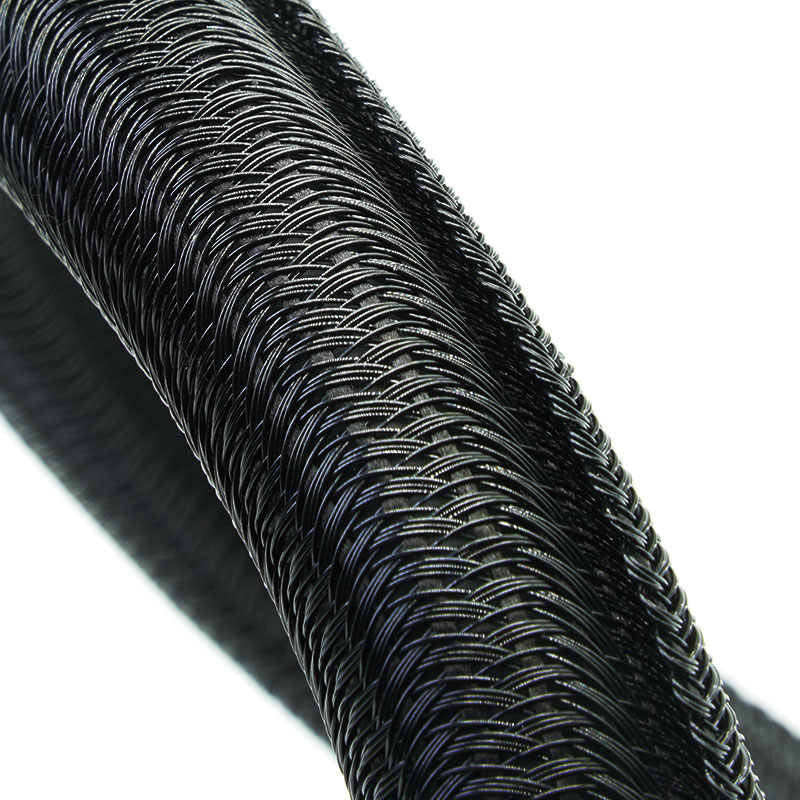

| Konstruktion | Selbstschließender geteilter Zopf |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| UV-Beständigkeit | ISO 4892-2, 1.000 Stunden |
| Entflammbarkeit | UL94 V-2 |
| Bestrahlungsstärke | 0,35 W/m² bei 340 nm |
| Temperatur der schwarzen Platte | 65°C |
| Relative Luftfeuchtigkeit | 50% |
| Belichtungszyklus | 102 Minuten Licht + 18 Minuten Licht und Wassersprühnebel |
| Zugverhalten | Reduzierung um etwa 10 % |
| Dehnung beim Bruch | Reduzierung um etwa 5,8 % |
| Dehnungserhaltung | Mehr als 94 % |
| Aussehen | Keine sichtbaren Risse oder Versprödung |
| Verfügbare Farbe | Schwarz |
| Zertifizierung | RoHS, REACH |
| Halogenfrei | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Solar- und erneuerbare Energieanlagen
Schützt freiliegende Steuer-, Kommunikations- und Hilfsleitungen an Außenenergieanlagen.
Telekommunikation im Freien
Organisiert Kabelbündel an Kommunikationsgeräten, Schränken und freiliegenden Netzwerkinstallationen.
Ladeausrüstung für Elektrofahrzeuge
Bietet einen zuverlässigen Schutz für die durch Außenladeeinheiten verlegten Kabel.
Bau- und Landmaschinen
Deckt Sensoren, Steuerungen und elektrische Kabelbäume ab, die während des Gerätebetriebs der Sonneneinstrahlung ausgesetzt sind.
Außensensoren und Steuerungen
Schützt Signal- und Stromkabel, die an Überwachungs-, Sicherheits- und Automatisierungsgeräte angeschlossen sind.
Elektrische Außenbaugruppen
Unterstützt die Kabelführung in Bereichen, in denen herkömmliche Kabelschutzschläuche für den Innenbereich aufgrund der Sonneneinstrahlung ungeeignet sind.
Neben dem Bündeldurchmesser sind der geografische Standort, die zu erwartende Sonneneinstrahlung, die angestrebte Lebensdauer, Bewegungen, Abrieb und der Kontakt mit Wasser, Ölen oder Chemikalien anzugeben. UV-Beständigkeit allein gewährleistet keine Wetterfestigkeit oder Flüssigkeitsdichtheit; das geschützte Kabelsystem muss als Gesamtsystem bewertet werden.
Anpassungsmöglichkeiten
MJ FLEX bietet OEM- und ODM-Unterstützung von der Material- und Konstruktionsauswahl über Bemusterung und Verpackung bis hin zu Serienproduktionsanforderungen:
• Größe, Ausbreitungsbreite und Überlappung.
• Farbe, Schnittlänge und Spulenlänge.
• Flechtdichte und -abdeckung.
• Etiketten, Barcodes, Konfektionierung und Verpackung.
• Muster, Prüfanforderungen und Begleitdokumente.
• SBW-PET — Selbstwickelnder, geteilter, geflochtener Kabelschutzschlauch
• SBW-PET-FR-V0 — UL94 V-0 flammhemmende, selbstwickelnde Hülle
• SBW-PET-FR-EN45545 — EN45545 selbstschließende geflochtene Manschette für Eisenbahnen
• SBW-PET-RR — Nagetierresistenter, geflochtener Schlauch
01. Was zeigt der 1000-Stunden-UV-Test?
Es zeigt, wie UV-stabilisiertes PET unter kontrollierter, beschleunigter Bewitterung Flexibilität, Dehnbarkeit und Aussehen beibehält.
02. Ist diese Hülle wasserdicht?
Nein. Das Geflecht ist eine offene, atmungsaktive Struktur. Es schützt und ordnet die Kabel, bildet aber keine flüssigkeitsdichte Abdichtung.
03. Worin unterscheidet es sich von herkömmlichen schwarzen PET-Schutzhüllen?
Die UV-Variante verwendet eine UV-beständige Rezeptur und wird durch beschleunigte Belichtungsdaten für die referenzierte Konstruktion gestützt.
04. Kann es für Solar- oder Outdoor-Ladegeräte verwendet werden?
Es eignet sich zur Führung freiliegender Kabel und zum Schutz vor Abrieb. Bei der endgültigen Auswahl sollten Temperatur, Bewegung, Chemikalien und die Projektspezifikation berücksichtigt werden.
05. Gilt der UV-Test für alle Größen und Farben?
Nicht automatisch. Bitte prüfen Sie, ob die gewünschte Größe, Farbe und Ausführung durch die entsprechenden Prüfdokumente abgedeckt sind.
Muster oder Angebot anfordern
Für eine präzise technische Empfehlung und ein Angebot benötigen wir folgende Angaben:
Der Durchmesser des Kabelbündels, der Einsatzort im Freien, die Umgebungsbedingungen und die erforderliche Lebensdauer sind wichtige Faktoren. MJ FLEX kann die Anwendung prüfen und Muster für die Bewertung der Außeninstallation vorbereiten.
