Warum sollte man sich für BRS-PA66 Nylon-Geflechtschläuche entscheiden?
• Schützen Sie anspruchsvolle Gurtrouten
Das PA66-Geflecht trägt dazu bei, Verschleiß zu widerstehen, wo Kabelbündel häufigem Kontakt, Vibrationen oder starker Beanspruchung ausgesetzt sind.
• Nylon bei erhöhten Betriebstemperaturen verwenden
PA66 hat einen höheren Schmelzpunkt als PA6 und eignet sich für Anwendungen mit höherem Wärmebedarf.
• Installation über abgeschlossene Baugruppen
Durch die dehnbare Konstruktion verringert sich die Notwendigkeit, Steckverbinder während der Kabelummantelung zu entfernen.
• Vorzeitigen Hülsenwechsel reduzieren
Die Wahl eines robusteren Materials kann die Haltbarkeit verbessern, wenn herkömmliche Allzweckgeflechte zu schnell verschleißen.

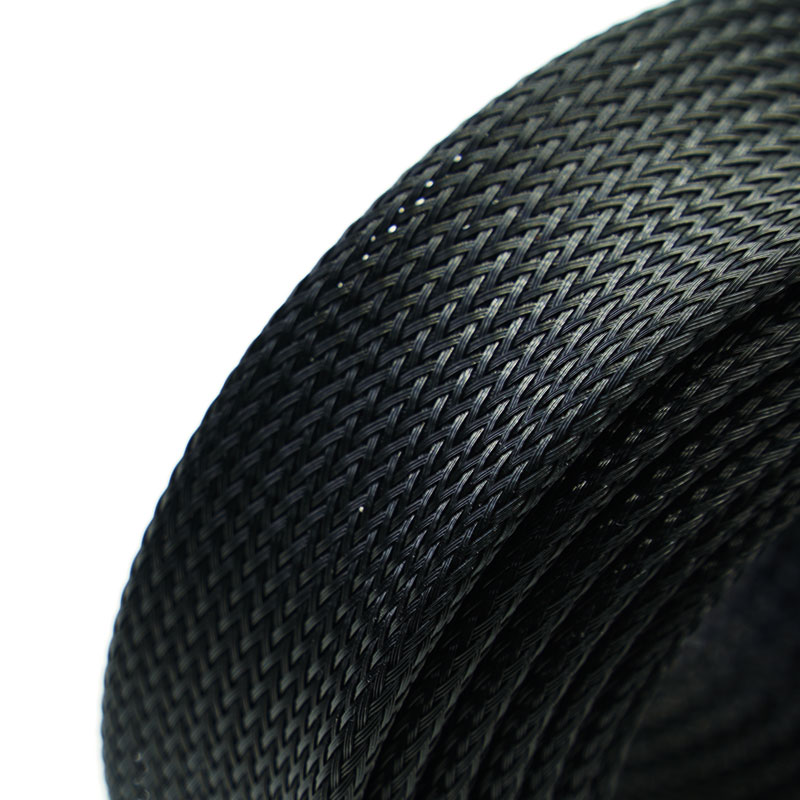

1. PA66-Monofilamentgarn
Bietet eine robuste, geflochtene Oberfläche für anspruchsvollen Kabelschutz.
2. Höhere thermische Belastbarkeit
Unterstützt Anwendungen, die eine höhere Hitzebeständigkeit als die üblichen Alternativen PET oder PA6 erfordern, vorbehaltlich der Bestätigung der Güteklasse.

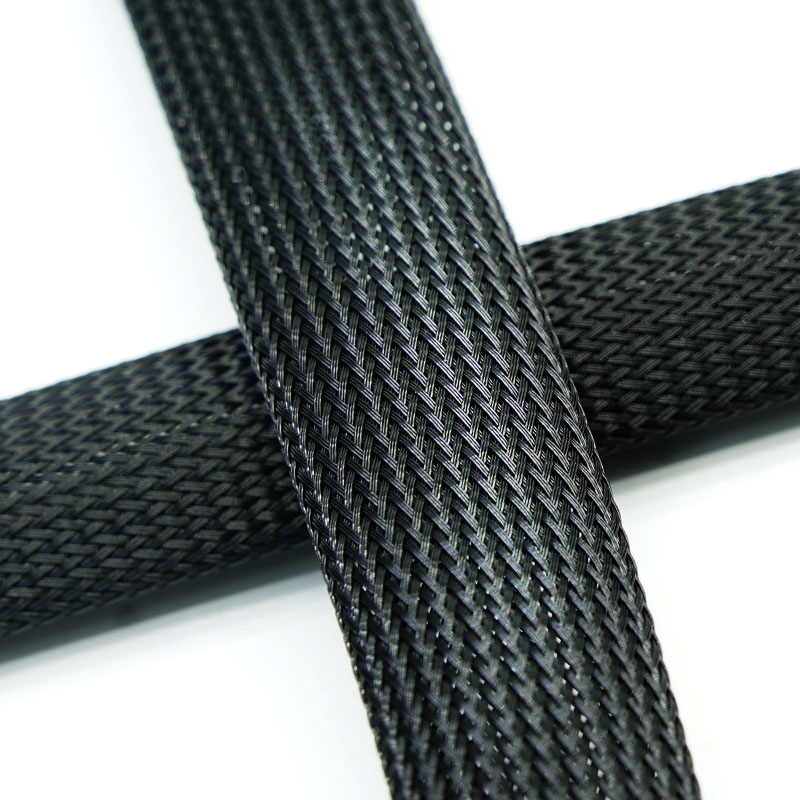

3. Hohe Abriebfestigkeit
Schützt Kabelmäntel in stark frequentierten industriellen Leitungen.

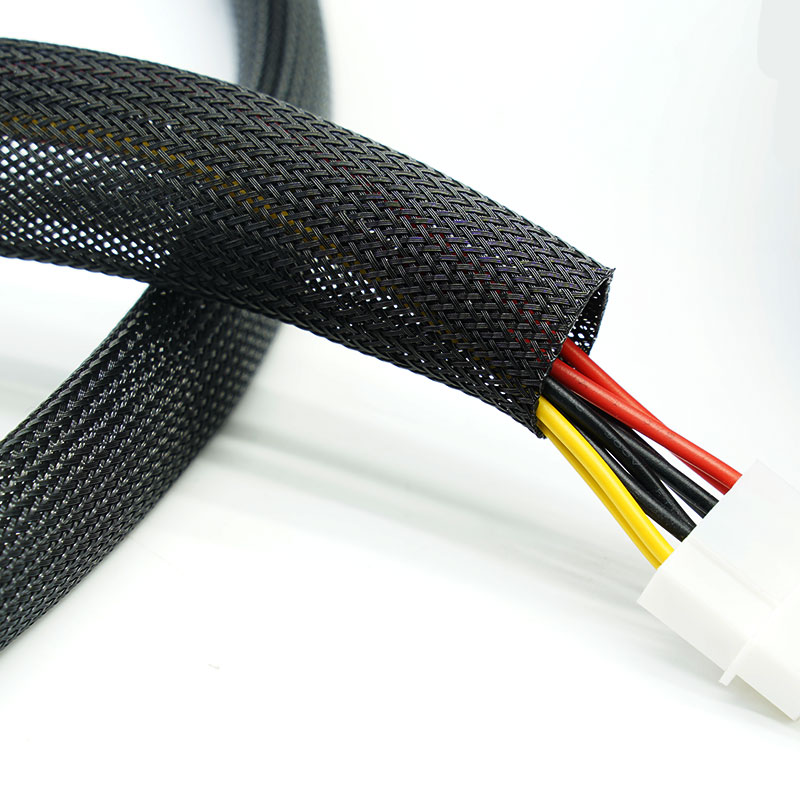

4. Erweiterbarer Steckverbinder-Durchgang
Vergrößert sich für die Installation und zieht sich um das fertige Bündel herum zusammen.

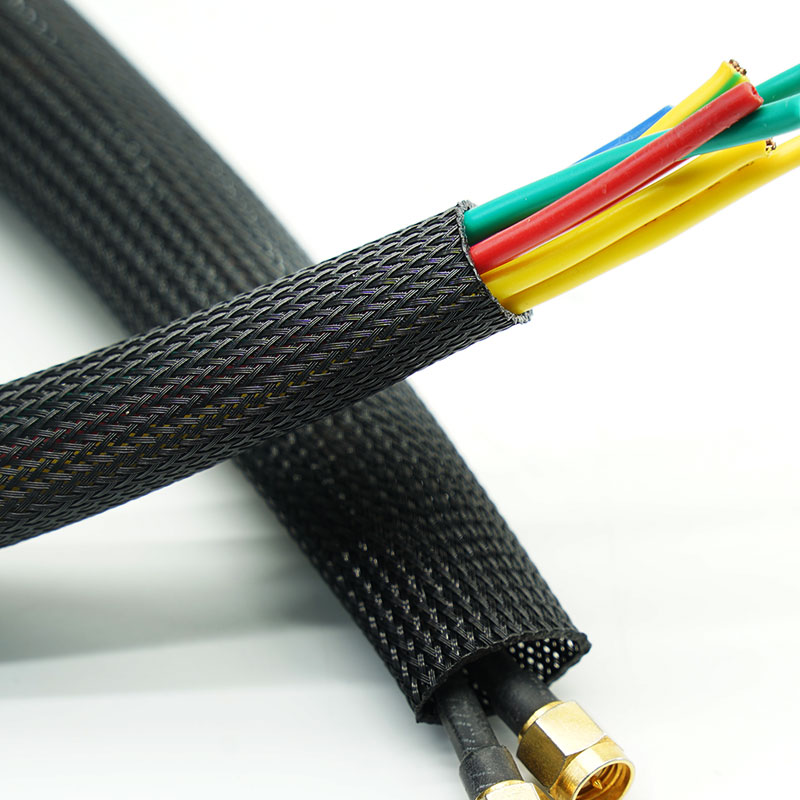

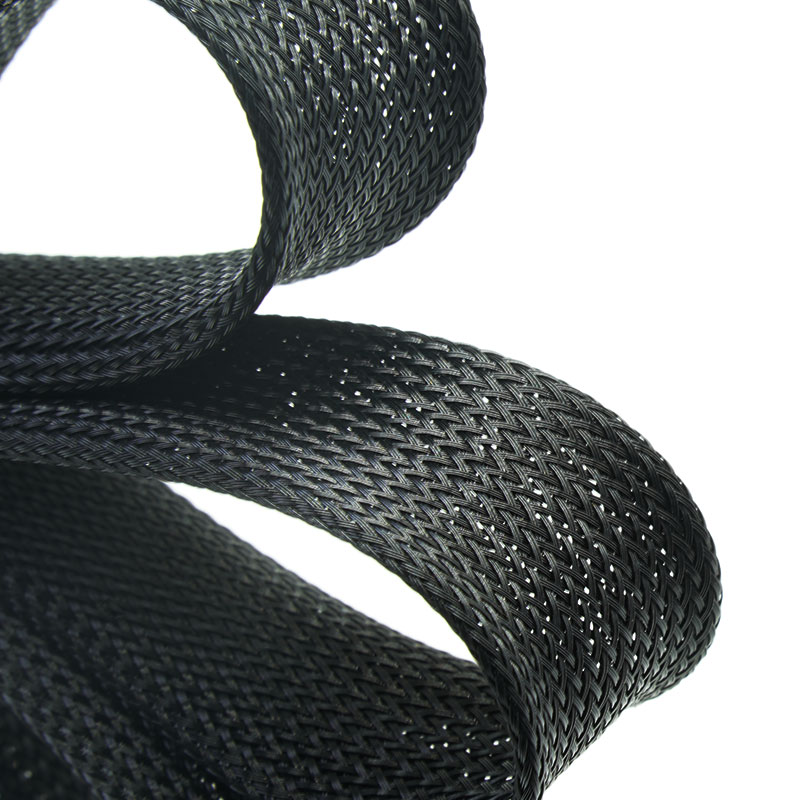

5. Flexible Kabelbaumführung
Folgt Biegungen, Verzweigungen und sich ändernden Bündelprofilen.
6. Beständigkeit gegenüber Ölen und Chemikalien
Nach Prüfung der Kompatibilität ist es für viele industrielle Umgebungen geeignet.
7. Kundenspezifische Lieferung
Durchmesser, Farbe, Schnittlänge und Verpackung können an die Projektanforderungen angepasst werden.
| Material | PA66 Monofilament |
| Konstruktion | Dehnbares Geflecht |
| Betriebstemperatur | -40 °C bis +150 °C |
| Schmelzpunkt | 256±10°C |
| Entflammbarkeit | FMVSS 302 |
| Abriebfestigkeit | Sehr hoch |
| Standardfarbe | Schwarz |
| RoHS-konform | Ja |
| Reach-konform | Ja |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PA66-003-BK | 1/8 Zoll | 3 | 1 | 6 | 1000 |
BRS-PA66-006-BK | 1/4 Zoll | 6 | 3 | 9 | 500 |
BRS-PA66-008-BK | 5/16 Zoll | 8 | 5 | 12 | 350 |
BRS-PA66-010-BK | 3/8 Zoll | 10 | 7 | 17 | 350 |
BRS-PA66-012-BK | 1/2 Zoll | 12 | 8 | 20 | 350 |
BRS-PA66-016-BK | 5/8 Zoll | 16 | 10 | 27 | 250 |
BRS-PA66-018-BK | 11/16" | 18 | 12 | 29 | 250 |
BRS-PA66-020-BK | 3/4 Zoll | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2 Zoll | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Schwere Maschinen
Verringert den Verschleiß des Gurtes durch Vibrationen und Kontakt mit Metallrahmen oder Schutzvorrichtungen.
Fahrzeugunterboden- und Ausrüstungszonen
Schützt Kabelbündel, bei denen Abrieb und höhere Betriebstemperaturen berücksichtigt werden müssen.
Robotik und automatisierte Produktion
Unterstützt flexible Kabelführung bei gleichzeitiger Kontrolle des Kabelkontakts und wiederholter Handhabung.
Schweiß- und Fertigungsausrüstung
Bietet eine robuste Organisation für Kabel, die rauen Werkstattbedingungen ausgesetzt sind; Hitze- und Spritzwasserbelastung erfordern eine gesonderte Prüfung.
Industriemotoren und Steuerungssysteme
Schützt Strom-, Sensor- und Steuerleitungen in der Nähe von Geräten mit erhöhter Umgebungstemperatur.
Wählen Sie PA66, wenn Abrieb, mechanische Festigkeit oder thermische Beanspruchung die Anforderungen eines herkömmlichen PET-Schlauchs übersteigen. Geben Sie die Dauer- und Spitzentemperatur, die Kontaktmaterialien, die verwendeten Flüssigkeiten, die Bewegungsbelastung, den Bündeldurchmesser und den größten Verbinder an. Wählen Sie nicht nur anhand des Polymernamens; die fertige Geflechtkonstruktion und die Materialgüte müssen der Anwendung entsprechen.
• Durchmesser und Rückgewinnung - Die Geflechtkonstruktion kann an die erforderliche Bündelreichweite und den Steckverbinderdurchgang angepasst werden.
• Flechtdichte Der Versicherungsschutz kann je nach Projektpriorität – Schutz, Flexibilität oder Erweiterung – angepasst werden.
• Farbe und Kennzeichnung - Standardmäßig schwarz, Sonderfarben und Kennzeichnungen unterliegen der Material- und Mindestbestellmengenprüfung.
• Zuschnitte oder Produktionsrollen - Das Lieferformat kann an die Kabelbaumkonfektionierung und die Handhabung an der Produktionslinie angepasst werden.
• Spezialverpackung - Eigenmarken, Chargenkennzeichnung und projektspezifische Kartons sind nach Vereinbarung erhältlich.RS-PA6 — PA6 Dehnbarer Geflechtschlauch.
Die technische Zulassung sollte auf der genauen PA66-Sorte und der fertigen Geflechtkonstruktion basieren. Verfügbare Materialdokumente können RoHS-, REACH- und halogenfreie Erklärungen für die entsprechenden Materialien enthalten. Angaben zur Flammklasse, zum Brandverhalten im Automobilbereich und zur Temperatur erfordern konstruktionsspezifische Nachweise und dürfen nicht allein aus dem PA66-Harz abgeleitet werden.
• Rückverfolgbarkeit von Harz und Garn - Vor der Verwendung werden die Informationen über das zugelassene PA66-Garn und die Produktionschargen geprüft.
• Prozessüberwachung - Flechtspannung, Flechtmuster und Flechtabdeckung werden überwacht, um Abweichungen zwischen den einzelnen Rollen zu minimieren.
• Expansions- und Rückgewinnungstest - An repräsentativen Dornen werden Proben geprüft, um das Installationsverhalten zu bestätigen.
• Oberflächeninspektion - Die Hülse wird auf lose Filamente, Beschädigungen, Verunreinigungen und ungleichmäßige Dichte überprüft.
• Sendungsprüfung - Menge, Länge, Etiketten und erforderliche Dokumente werden mit der Bestellung abgeglichen.
01. Worin besteht der Hauptunterschied zwischen PA66- und PA6-Schläuchen?
PA66 bietet im Allgemeinen einen höheren Schmelzpunkt und wird häufig für anspruchsvollere Hitze- und Abriebbedingungen ausgewählt. Die endgültigen Eigenschaften hängen von der genauen Garn- und Geflechtkonstruktion ab.
02. Ist PA66 für die Umgebung von Schweißarbeiten geeignet?
Es bietet zwar Schutz vor normalem Abrieb, ist aber kein Ersatz für eine spezielle Barriere gegen geschmolzenes Metall oder hohe Strahlungswärme.
03. Ist die Hülle ölbeständig?
PA66 weist eine gute Beständigkeit gegenüber vielen Ölen auf, die Kompatibilität sollte jedoch hinsichtlich der jeweiligen Flüssigkeit, Konzentration, Temperatur und Einwirkungszeit überprüft werden.
04.Ist eine flammhemmende Ausführung erhältlich?
Bitte geben Sie den erforderlichen Prüfstandard an. Verfügbarkeit und Dokumentation hängen von der jeweiligen Konstruktion ab.
05. Was bestimmt die Mindestbestellmenge, den Preis und die Lieferzeit?
Mindestbestellmenge, Preis und Lieferzeit hängen von Größe, Farbe, Bestellmenge, individuellen Anpassungen, Verpackung und Testanforderungen ab. Bitte geben Sie die gewünschten Größen, Mengen und Incoterms für ein genaues Angebot an.
06. Sind individuelle Farben, Längen und Verpackungen erhältlich?
Ja, abhängig von Größe, Menge und Leistungsanforderungen. Bitte bestätigen Sie die Mindestbestellmenge und Lieferzeit mit unserem Vertriebsteam.
Muster oder Angebot anfordern
Teilen Sie uns bitte den Bündeldurchmesser, die Steckergröße, die Umgebungsbedingungen, die benötigte Norm und die Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen Muster oder ein Angebot zur Verfügung.
