Warum sollten Sie sich für den gewebten Kabelschutzschlauch STW-PET-UV entscheiden?
1. Schützen Sie sonnenexponierte Gurte
UV-stabilisiertes Material trägt dazu bei, die durch längere Freilandeinwirkung verursachte Zersetzung zu verringern.
2. Nachrüstung der Außenverkabelung
Die seitliche Einführung umschließt installierte Kabel, Steckverbinder und Abzweigungen.
3. Zugang für den Außendienst aufrechterhalten
Die Hülle kann zur Inspektion oder zum Kabelaustausch wieder geöffnet werden.
4. Witterungsbeständigkeit und Flexibilität vereinen
Die gewebte Umhüllung schützt vor alltäglichem Abrieb ohne starre Leitung.

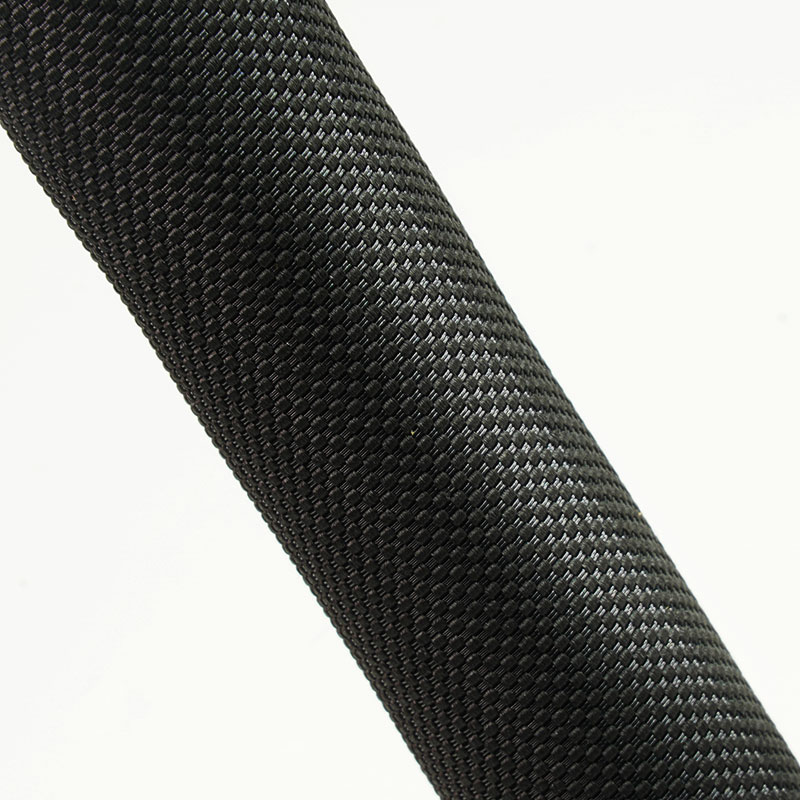

1. UV-beständiges gewebtes Polyester
Entwickelt für Anwendungen zum Schutz von Kabeln, die Sonnenlicht ausgesetzt sind.

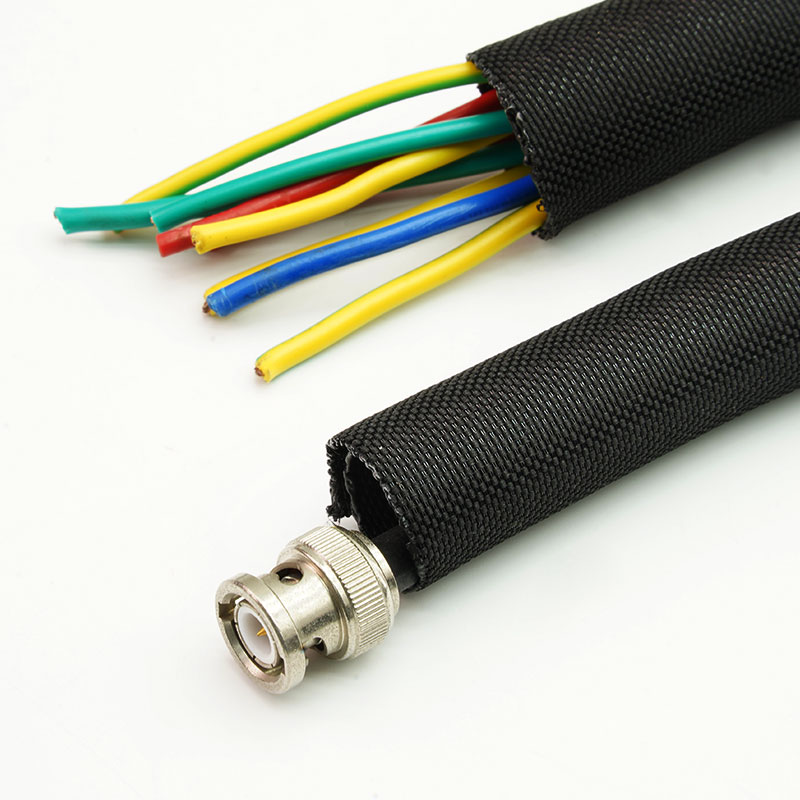

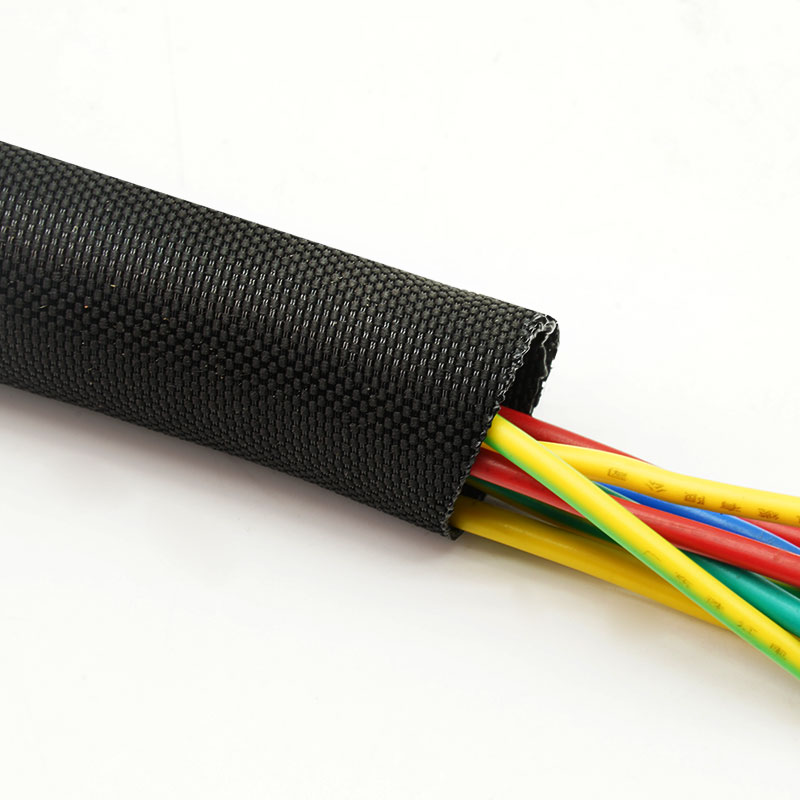

2. Selbstschließende Split-Design
Wird um bestehende Kabelbündel gewickelt, ohne die Anschlüsse zu trennen.
3. Schutz vor Abrieb im Außenbereich
Schützt die Kabelmäntel vor Abrieb und Beschädigung durch unsachgemäße Handhabung.
4. Flexible Textilkonstruktion
Folgt Kurven und unregelmäßigen Gerätewegen.

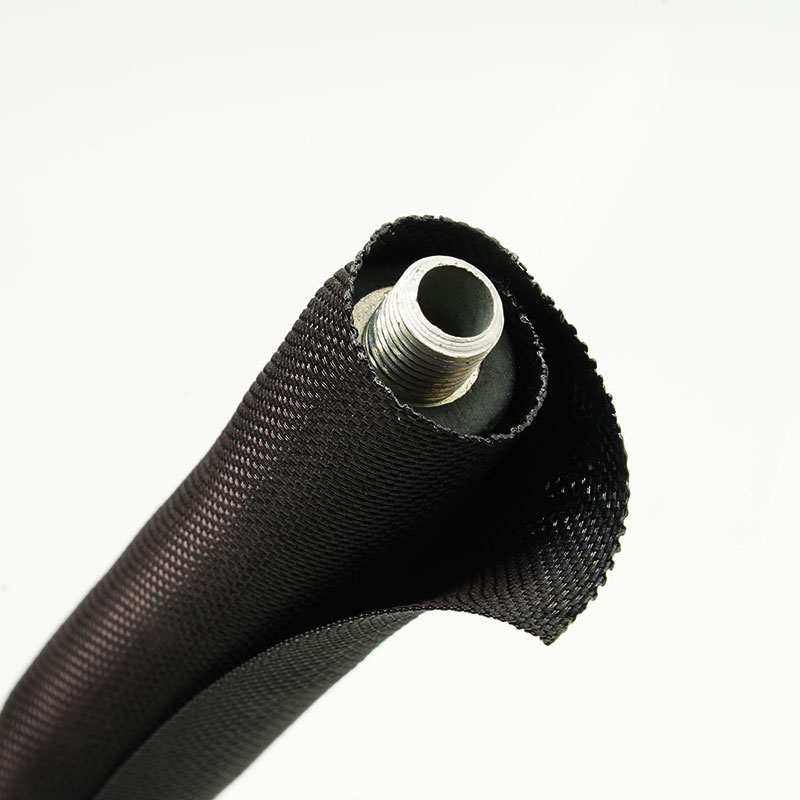

5. Barrierefreier Überlappungsverschluss
Ermöglicht Verzweigungen und spätere Wartungsarbeiten.
6. Schwarze, wetterfeste Konstruktion
Erfüllt gängige Anforderungen an die Außeninstallation.
7. Individuelle Zuschnitt- und Verpackungsoptionen
Erhältlich als OEM-Montagesatz und für die Montage vor Ort.
| Material | UV-stabilisiertes PET-Monofilament und -Multifilament |
| Konstruktion | Selbstschließender geteilter Wickel |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Solar- und Photovoltaikanlagen
Schützt zugängliche Steuerungs- und Kommunikationsleitungen vor Sonneneinstrahlung.
Telekommunikationssysteme im Außenbereich
Organisiert Kabelgruppen um Antennen, Verteilerkästen und Infrastrukturausrüstung.
Ladeausrüstung für Elektrofahrzeuge
Umhüllt bedienbare äußere oder halb freiliegende Hilfskabelbäume.
Landwirtschafts- und Baumaschinen
Schützt Kabel vor Sonne, Staub und häufigen Inspektionen.
Außenbeleuchtung und Beschilderung
Enthält Strom- und Signalkabel und gewährleistet gleichzeitig den Wartungszugang.
Beschreiben Sie Sonneneinstrahlung, Klima, Temperatur, Feuchtigkeit, Chemikalien, Abrieb und die zu erwartenden Einsatzbedingungen. Geben Sie die Reichweite des Bündels und die Abzweigpositionen an. Beschleunigte UV-Daten dienen, sofern verfügbar, dem Vergleich, sollten aber nicht in eine allgemeingültige Anzahl von Jahren für den Außeneinsatz umgerechnet werden.
Anpassungsmöglichkeiten
• Durchmesser und Überlappung - Auf den tatsächlichen Outdoor-Gurtbereich abgestimmt.
• Zuschnitte und Bausätze - Vorbereitet nach Installationszone oder Gerätemodell.
• Etiketten für den Außenbereich - Produkt-, Chargen- und Projektkennzeichnung auf der Verpackung.
• Sonderbauprüfung - Die Geflechtdichte und die kombinierten Leistungsanforderungen können bewertet werden.
Die UV-Beständigkeit muss durch die entsprechenden Material- oder Konstruktionsdaten belegt sein. Sie gibt jedoch keinen Aufschluss über das Flammverhalten. Dokumentationen zu RoHS, REACH und Halogenfreiheit sind für geprüfte Materialien gegebenenfalls verfügbar. Jegliche UV-Prüfbescheinigung muss exakt mit der bestellten Hülse übereinstimmen.
• UV-beständige Materialprüfung - Zugelassenes stabilisiertes Garn wird chargenweise gekennzeichnet.
• Überlappungs- und Passformprüfung - Der Abschluss wird über den gesamten angegebenen Bündelbereich geprüft.
• Oberflächen- und Kantenprüfung - Es wird auf Webfehler, lose Fäden und Verunreinigungen geprüft.
• Rückverfolgbare Verpackung - Produktetiketten und Bestelldetails werden vor dem Versand überprüft.
01. Warum sollte man die UV-Version anstelle des Standard-STW-PET verwenden?
Es ist die geeignetere Wahl bei längerer Sonneneinstrahlung.
02. Kann es an die bestehende Außenverkabelung angeschlossen werden?
Ja. Die geteilte Konstruktion umschließt die angeschlossenen Kabelbäume.
03.Bedeutet UV-Beständigkeit, dass es wasserdicht ist?
Nein. Die offene Textilhülle ist kein abgedichteter, wasserdichter Schutzschlauch.
04.Sind auch andere Farben als Schwarz erhältlich?
Sie erfordern eine separate Machbarkeits- und UV-Leistungsprüfung.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Installationsumgebung, die benötigte Norm, die Schnittlänge und die Menge. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
