Warum sollten Sie sich für gewebte Schläuche aus STW-PET-FR-V0 entscheiden?
1. Eine definierte V-0-Materialanforderung erfüllen
Die genannte Konstruktion unterstützt Projekte, die UL 94 V-0 anstelle einer allgemeinen FR-Anforderung spezifizieren.
2. Vorhandene Kabelbäume aufrüsten
Durch den seitlichen Zugang kann ein Flammschutz nachgerüstet werden, ohne die Anschlüsse entfernen zu müssen.
3. Halten Sie die Verkabelung der Geräte funktionsfähig.
Die Hülse lässt sich zur Inspektion, zum Austausch und für den Zugang zu den Zweigen wieder öffnen.
4. Getrennte Material- und Systemgenehmigung
Die Dokumentation kann geprüft werden, wobei zu berücksichtigen ist, dass die Endausrüstung möglicherweise einer eigenen Bewertung bedarf.
1. Materialleistung gemäß UL 94 V-0
Die genannte Konstruktion erfüllt die vorgegebene Entflammbarkeitsklasse der Kunststoffe.
2. Selbstschließende Split-Klimaanlage

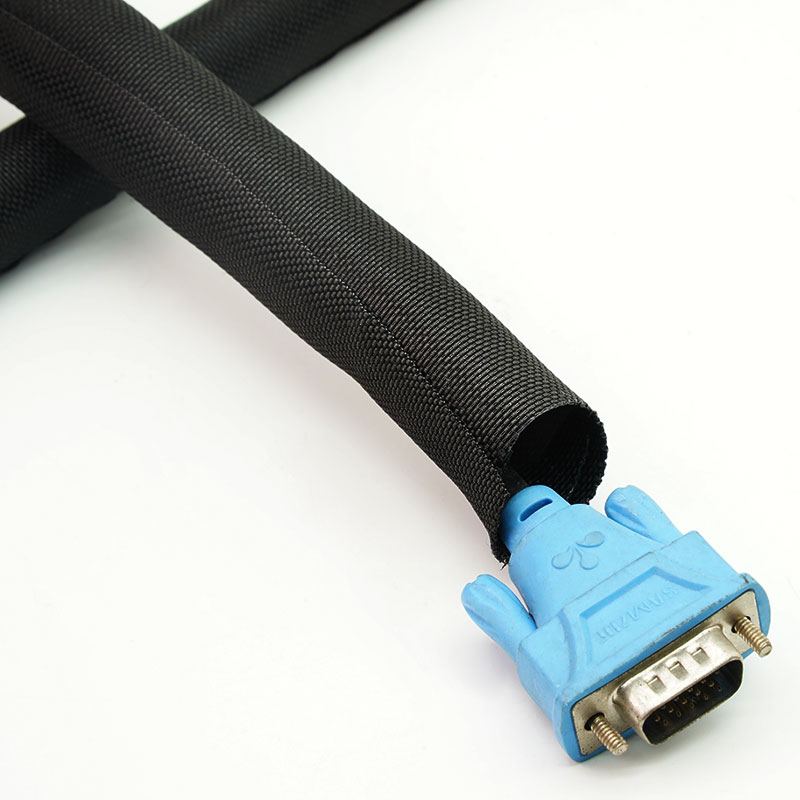

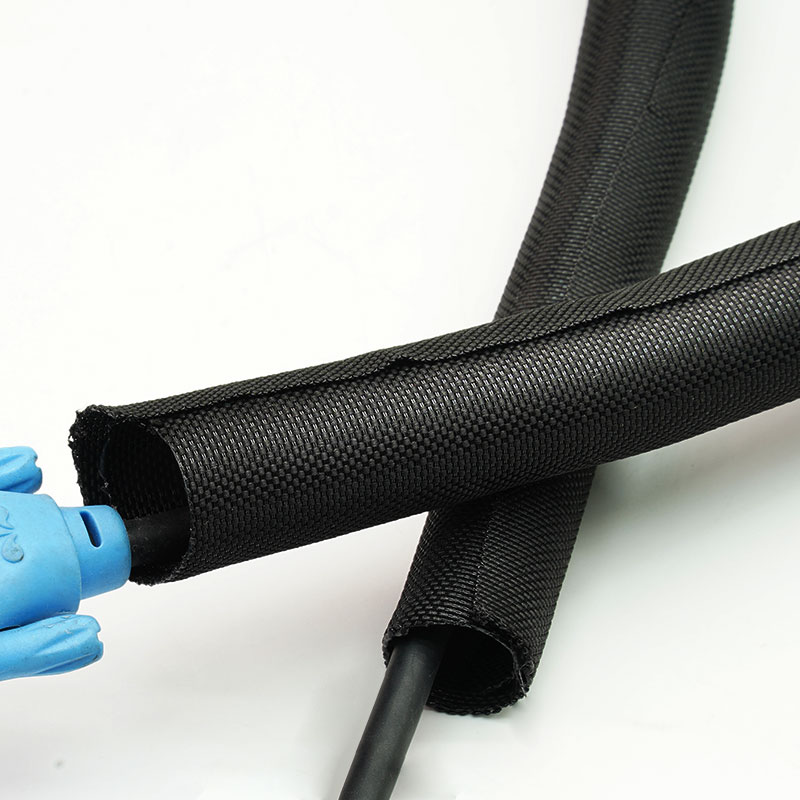

Wird um vorhandene Kabel gewickelt und kehrt in die geschlossene Position zurück.

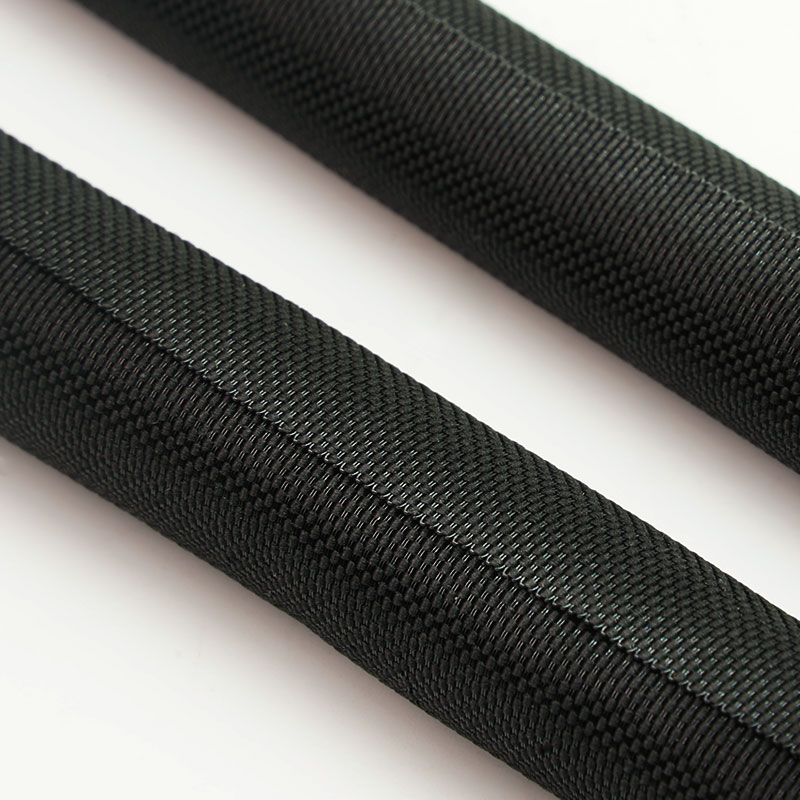

3. Flammhemmendes gewebtes PET
Verbindet textile Flexibilität mit kontrolliertem Flammenverhalten des Materials.
4. Zugang für Nachrüstung und Wartung

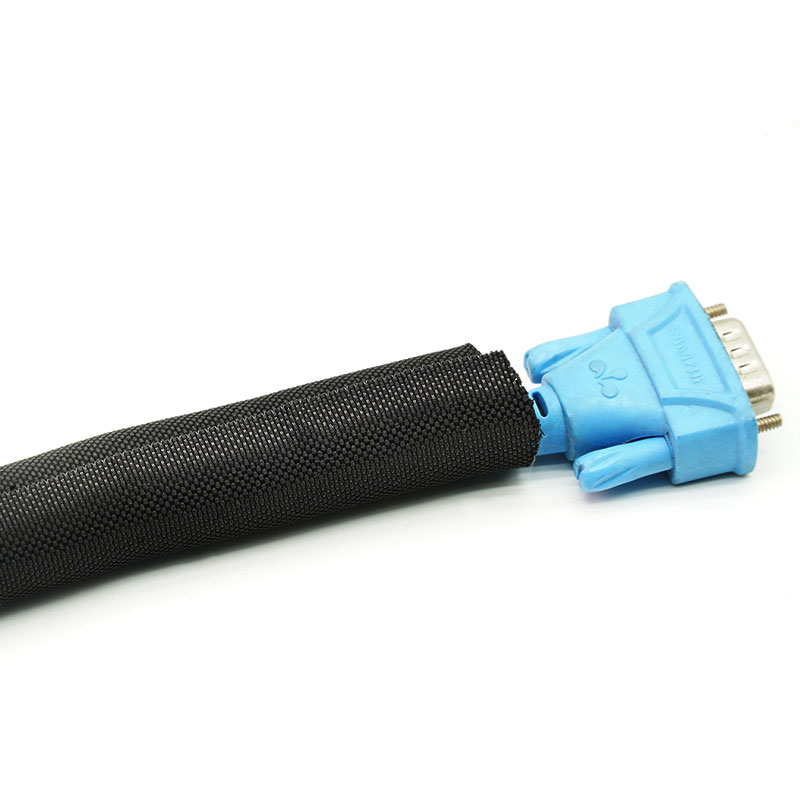

Ermöglicht Installation und Wartung ohne Entfernen des Steckers.
5. Flexibler Abriebschutz
Hilft dabei, den Verschleiß der Kabelummantelung im Inneren von Geräten und Schränken zu begrenzen.
6. Kontrollierte Überlappung
Gewährleistet bei korrekter Dimensionierung eine durchgehende Abdeckung.
7. Unterstützung bei der Erstellung von Compliance-Dokumenten
Die entsprechenden Berichte und Erklärungen können dem bestellten Bauvorhaben zugeordnet werden.
| Material | Flammhemmendes PET-Monofilament + 900D-Multifilament |
| Konstruktion | Selbstschließender geteilter Wickel |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +150 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V0 |
| Abriebfestigkeit | Siehe ISO6722 |
| Alterungsbeständigkeit | Siehe ISO6722 |
| Flüssigkeitsbeständigkeit | Siehe GMW14327 |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Elektrische Schaltschränke
Schützt organisierte Strom-, Signal- und Steuerleitungen, für die die Materialleistung V-0 spezifiziert ist.
Batterie- und Energiespeichergeräte
Umschließt Hilfs- und Niederspannungskabelbäume und erhält gleichzeitig den Wartungszugang.
Ladegerät
Schützt Kabelgruppen innerhalb von Modulen und Gehäusen, die einer Überprüfung auf Geräteebene unterliegen.
Geräte und Instrumente
Deckt interne Kabel ab, die nahe an Gehäusen und Bauteilen verlegt sind.
Elektronische Produktionsanlagen
Fügt konfektionierten Kabelbaugruppen einen funktionsfähigen Schutz hinzu.
Bestätigen Sie, dass UL 94 V-0 die angegebene Klassifizierung ist; sie ist nicht mit VW-1 oder EN 45545-2 austauschbar. Geben Sie den Bündelbereich, die Überlappungsanforderung, die Temperatur, den Installationsort und die erforderlichen Dokumente an. Die Genehmigung sollte sich auf das exakt bestellte Material und die Konstruktion beziehen.
Anpassungsmöglichkeiten
• Genehmigte Größenauswahl - Durchmesser und Überlappung sind auf das Kabelbündel abgestimmt.
• Vorgeschnittene Teile - Projektlängen mit vereinbarter End- und Maßtoleranz.
• Rückverfolgbarkeitsetiketten - Los-, Projekt- und Dokumentenreferenzen auf der Verpackung.
• OEM-Verpackung - Individuelle Rollenlängen, Sets, Etiketten und Kartons.
UL 94 V-0 bezieht sich auf das genannte Material bzw. die Schlauchkonstruktion und zertifiziert nicht den kompletten Kabelbaum oder das Gerät. Es unterscheidet sich von VW-1, FMVSS 302 und EN 45545-2. Die geltenden RoHS-, REACH- und halogenfreien Dokumente sollten auf die gelieferte Konstruktion abgestimmt sein.
• Kontrolliertes FR-Material - Vor der Produktion wird die Eignung des flammhemmenden Garns geprüft.
• Überlappungsprüfung - Die Schließung wird über den gesamten angegebenen Bundle-Bereich geprüft.
• Prozessrückverfolgbarkeit - Material- und Produktionslose werden aufbewahrt.
• Dokumentierte Freigabe - Abmessungen, Aussehen, Etiketten und angeforderte Dateien werden überprüft.
01. Ist UL 94 V-0 dasselbe wie VW-1?
Nein. Es handelt sich um unterschiedliche Testklassifizierungen, die nicht ohne Genehmigung ausgetauscht werden können.
02. Wird mit V-0 der gesamte Kabelbaum zertifiziert?
Nein. Es bezieht sich auf das genannte Material bzw. die Hülsenkonstruktion.
03. Kann es auch nach der Montage der Steckverbinder installiert werden?
Ja. Die geteilte, umlaufende Konstruktion ermöglicht den Einbau von der Seite.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Installationsumgebung, die benötigte Norm, die Schnittlänge und die Menge. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
