Warum HPS-NY-S-T8 wählen?
• Verschleiß der äußeren Schlauchabdeckung reduzieren

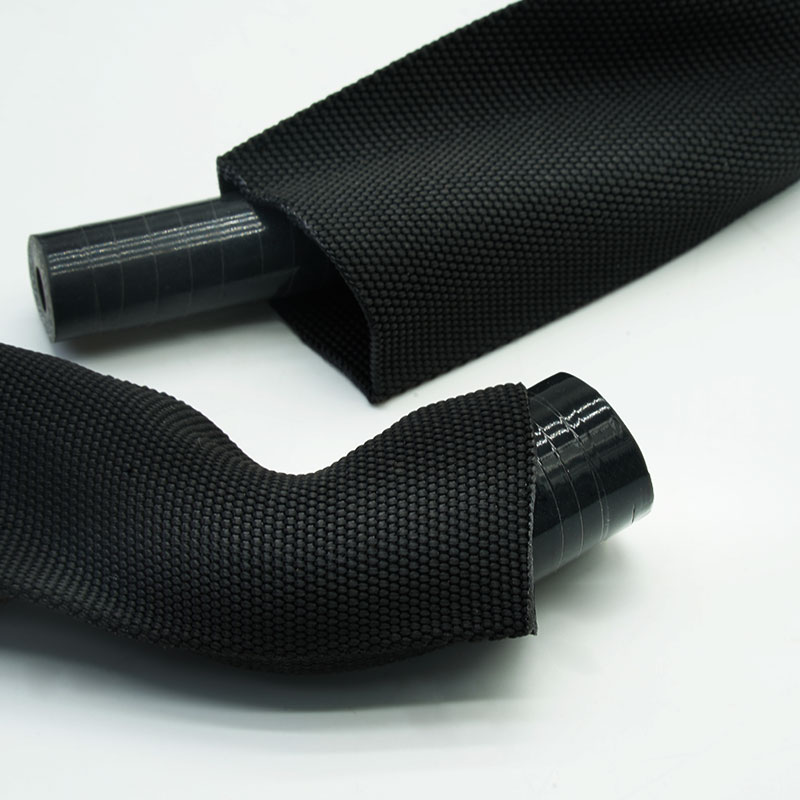

Die Nylonschicht trägt dazu bei, Hydraulikschläuche vor wiederholtem Kontakt mit Maschinenrahmen, Klemmen und benachbarten Leitungen zu schützen.
• Schützen Sie enge Wege ohne übermäßige Masse
Die 0,8 mm-Konstruktion eignet sich für Installationen, bei denen der verfügbare Platz und der zusätzliche Hülsendurchmesser begrenzt sind.
• Steuerung der Bewegung mehrerer Schläuche
Durch das Bündeln benachbarter Leitungen wird unkontrolliertes Reiben reduziert und ein geordneterer Leitungsverlauf während des Maschinenbetriebs gewährleistet.

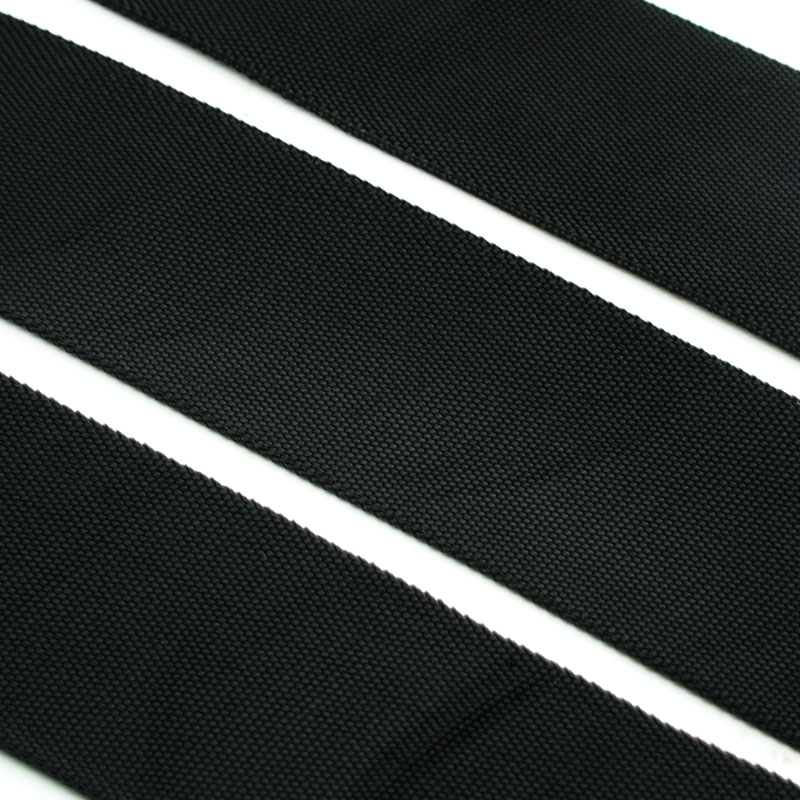

1.Nenndicke der Hülse: 0,8 mm
Bietet eine leichte Schutzschicht für platzsparende Hydraulikleitungen.
2.Abriebschutzbarriere
Verringert bei korrekter Montage Abrieb und Verschleiß an der äußeren Schlauchhülle.
3.Flexible Schlauchbündelverwaltung
Passt sich gekrümmten Verläufen an und gruppiert eine oder mehrere kompatible Hydraulikleitungen.
4. Installation mit geringem Volumen
Wirkt weniger auf als dickere Schutzhüllen, wenn der Platz begrenzt ist.

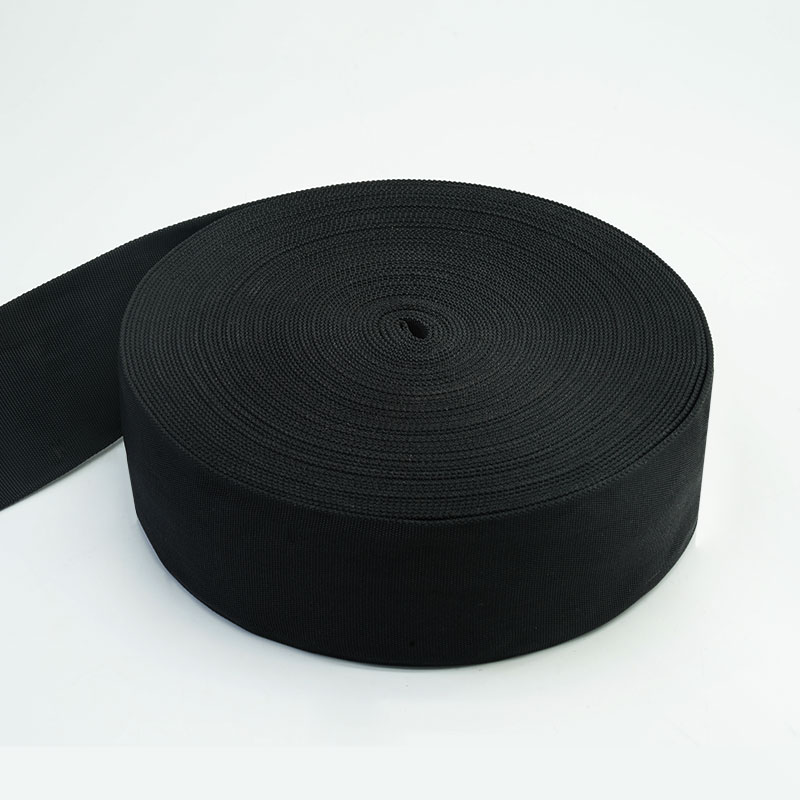

5.Gebrauchsfertige Zuschnittlieferung
Kann auf Projektlängen für die wiederholbare Installation an Maschinen oder Schlauchleitungen vorbereitet werden.
6.OEM-Anpassungsoptionen
Durchmesser, Länge, Farbe, Kennzeichnung, Endbearbeitung und Verpackung können für Produktionsprogramme überprüft werden.
| Material | Nylon-Multifilament |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 220 ± 10 °C |
| Entflammbarkeit | FMVSS 302 |
| MSHA Einhaltung | Siehe MSHA IC293/01 |
| Sprengung RWiderstand | Siehe ISO 3457 |
| Abriebfestigkeit | Siehe ISO 6945 |
| Auslaufschutz | Entspricht SAE J343 |
| UV-beständig | Entspricht BS EN13758-1 |
| Standardfarbe | Schwarz |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | AUSWEIS (mm) | Flache Breite (mm) | Wand Dicke (mm) | Verpackung Länge (m/Spule) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8 ± 0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8 ± 0,1 | 50 |
Typische Anwendungen
Bau- und Erdbewegungsmaschinen
Verringert den Kontakt der Schlauchabdeckung mit Auslegern, Rahmen und beweglichen Maschinenstrukturen in beengten Fahrstrecken.
Landwirtschaftliche Maschinen
Gruppiert Hydraulikleitungen und begrenzt Reibung, die durch Vibrationen, Gelenkbewegungen und wiederholte Gerätebewegungen verursacht wird.
Materialflusssysteme
Schützt Hub-, Lenk- und Hilfsschläuche bei beengten Platzverhältnissen um Masten, Führungen und Halterungen.
Industrielle Hydraulikgeräte
Trennt flexible Schläuche von Maschinenkanten und benachbarten Bauteilen in Pressen, Antriebseinheiten und Produktionsanlagen.

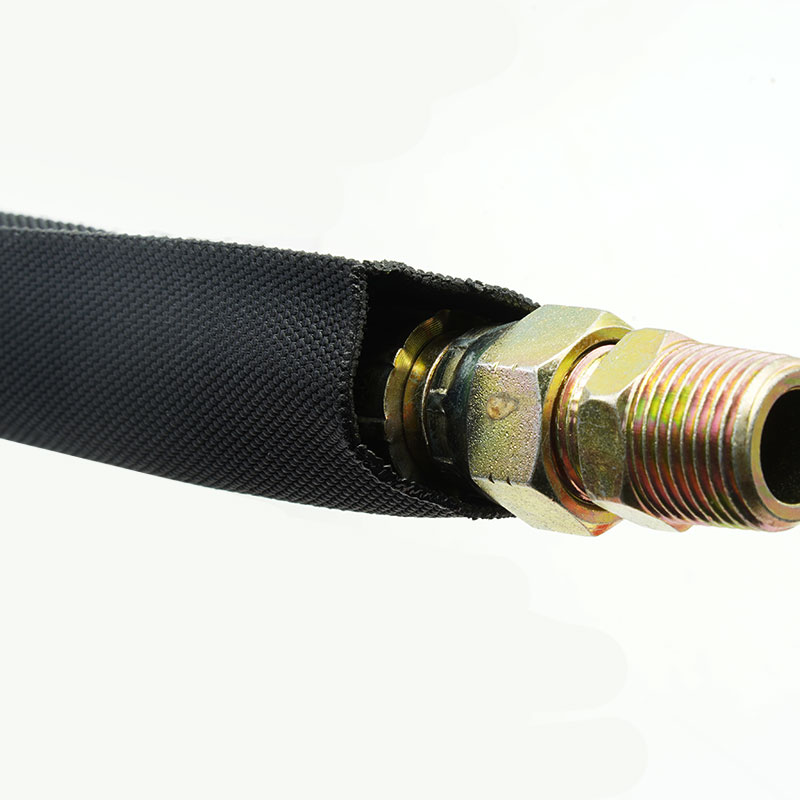

Messen Sie den maximalen Außendurchmesser des einzelnen Schlauchs oder des kompletten Schlauchbündels einschließlich Armaturen, Klemmen und Übergängen. Wählen Sie eine Schutzhülse, die sich ohne übermäßige Dehnung installieren lässt und dennoch eng genug anliegt, um ein Hängenbleiben oder unkontrollierte Bewegungen zu vermeiden. Berücksichtigen Sie Biegeradius, Biegefrequenz, Reibungspunkte, Temperatur, Hydraulikflüssigkeiten, Witterungseinflüsse und die Befestigungsmethode an beiden Enden. Falls Spritzschutz gegen Nadellöcher, Berstfestigkeit oder Personenschutz erforderlich sind, geben Sie das entsprechende Prüfverfahren und die Systembedingungen an; die Dicke allein reicht nicht aus, um diese Eigenschaften nachzuweisen.
Anpassungsmöglichkeiten
• Durchmesser und Bündelpassung - Wählen Sie die passenden Schlauchgrößen anhand des Außendurchmessers der einzelnen Schläuche oder der Schlauchbündel.
• Schnittlängen und Toleranzen - Kundenspezifische Schnittlängen und Toleranzkontrolle zur Erfüllung der Anforderungen spezifischer Maschinenzonen, Schlauchsätze oder Montagestationen.

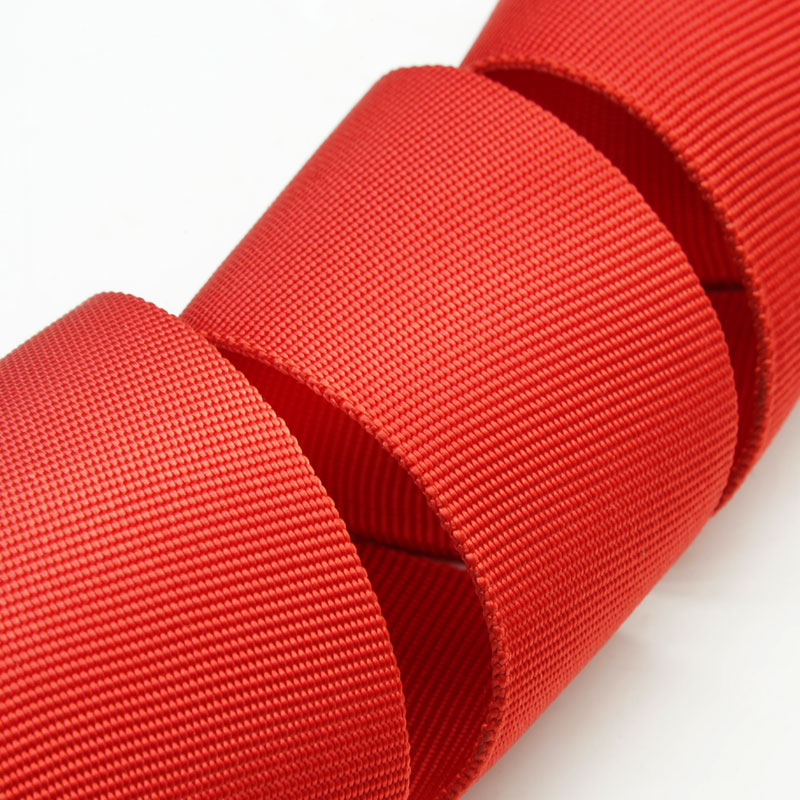

• Farbe und Identifizierung Schwarz ist die Standardfarbe; bedruckte Etiketten oder andere Kennzeichnungsmöglichkeiten können auf Anfrage geprüft werden.
• Verpackung Erhältlich als Rollen, Beutel, Sets und in kundenspezifischen OEM-Kartons.
• Eingangsprüfung des Garns - Die Materialidentität und die vereinbarten Einkaufsvorgaben werden vor Produktionsbeginn geprüft.
• Wand- und Konstruktionsprüfungen - Die Nenndicke und der Textilaufbau werden gemäß dem genehmigten Prüfplan gemessen.
• Größen- und Passformprüfung Der fertige Durchmesser und die Passgenauigkeit der Probe werden mit den bestätigten Schlauch- bzw. Bündelabmessungen verglichen.
• Arbeitsprüfung - Die Hülse wird auf Garnbeschädigungen, Verunreinigungen, ungleichmäßige Bedeckung und unzulässige Öffnungen untersucht.
• Auftragskonformität - Länge, Kennzeichnung, Oberflächenbeschaffenheit, Menge und Verpackung werden mit der freigegebenen Bestellung abgeglichen.
01. Wie wähle ich den richtigen Hülsendurchmesser aus?
Messen Sie den maximalen Außendurchmesser des Schlauchs oder des Schlauchbündels und sorgen Sie für ausreichend Einbauspielraum, ohne dabei zu viel Spielraum zu lassen.
02. Kann es mehrere Schläuche gleichzeitig schützen?
Ja, vorausgesetzt, der vollständige Bündeldurchmesser, die Bewegung, der Biegeradius und die Endbefestigungsmethode werden berücksichtigt.
03.Ersetzt die Schutzhülle die Schlauchinspektion?
Nein. Schlauch, Armaturen und Hülse sollten gemäß dem Wartungsplan der Ausrüstung überprüft werden.
04. Sind Sonderlängen und -markierungen erhältlich?
Ja. Bitte geben Sie zur Überprüfung die fertige Länge, die Toleranzen, die Kennzeichnungsanforderungen, die Menge und das Verpackungsformat an.
Muster oder Angebot anfordern
Bitte senden Sie uns den Außendurchmesser des Schlauchs bzw. Schlauchbündels, die Verlegebedingungen, Abriebstellen, die Temperatur, die Medienexposition, die Endlänge und die Bestellmenge. MJ FLEX prüft die Passform und stellt Ihnen ein Muster (HPS-NY-S-T8) oder ein Angebot zur Verfügung.
