Warum BRS-PAMF wählen?Nylon Multifilament-Schläuche?
• Schützen Sie empfindliche Kabeloberflächen
Die weichere Multifilament-Kontaktfläche trägt dazu bei, Abdrücke und harte Kontakte an fertigen Kabelmänteln zu reduzieren.
• Flexibilität bei beengten Platzverhältnissen verbessern
Das textilartige Geflecht schmiegt sich eng an Biegungen und unregelmäßige Gurtformen an.
• Die manuelle Montage komfortabler gestalten
Weiches Garn ist bei der Montage von Geräten, Fahrzeugen und Haushaltsgeräten leichter zu handhaben.
• Abrieb kontrollieren, ohne sich steif anzufühlen
Die Hülle dient als Verschleißschutzschicht und hält das Geschirr gleichzeitig geschmeidig.

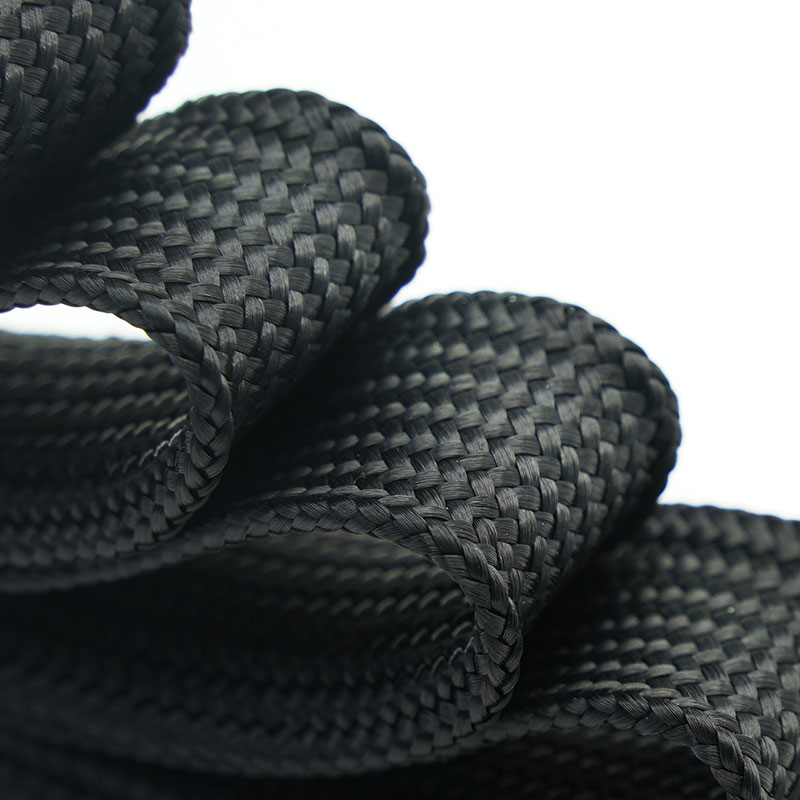

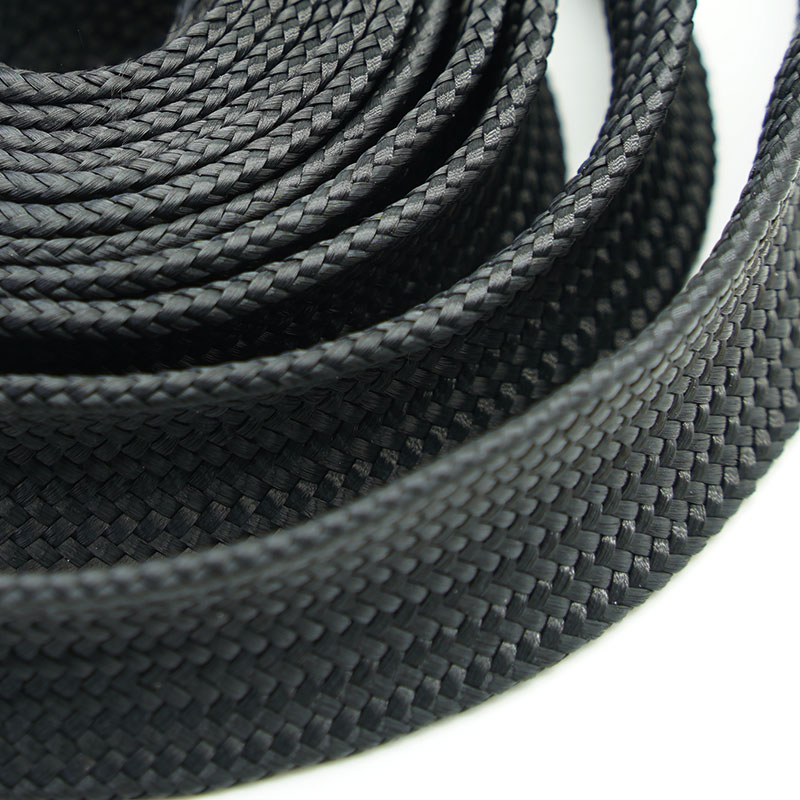

1. Weiches Nylon-Multifilamentgarn
Erzeugt eine textilähnliche Oberfläche zum Schutz und zur Handhabung von Kabeln.

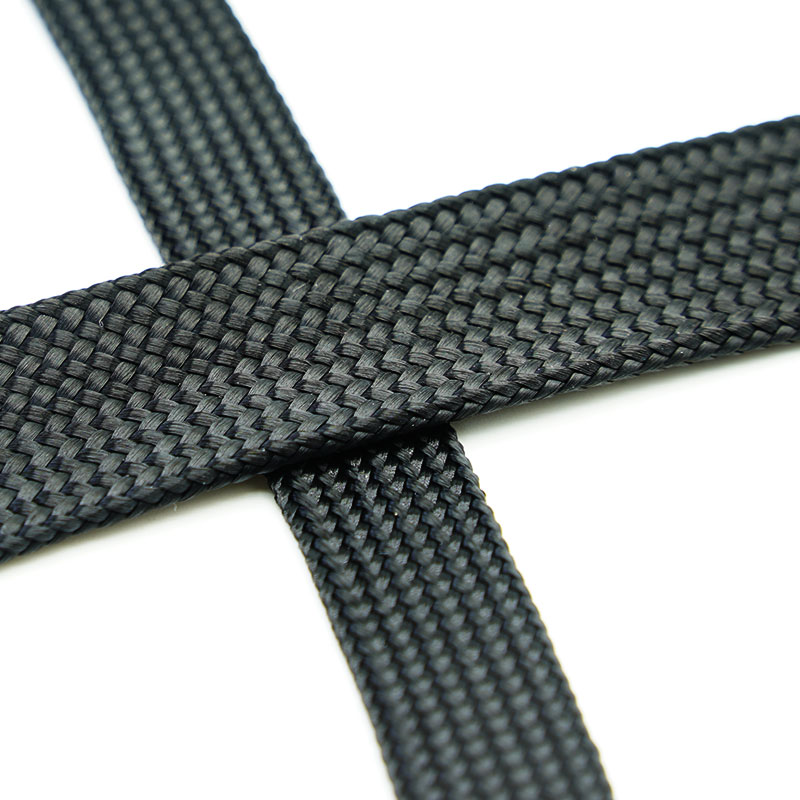

2. Angepasste Flechtabdeckung
Passt sich eng an unregelmäßige Kabelbündel und gebogene Kabeltrassen an.
3. Flexible Abriebbarriere
Schützt Kabelmäntel vor alltäglichem Reiben und Abrieb.
4. Reduzierter Kontakt mit harten Oberflächen
Nützlich dort, wo eine steife Monofilamenthülse benachbarte fertige Bauteile beschädigen könnte.
5. Erweiterbare Konstruktion
Geeignet für Steckverbinder und moderate Abweichungen im Bündeldurchmesser.
6. Kabelbündelung mit geringem Volumen
Organisiert Kabelbäume ohne die Steifheit von Leitungen.
7. Individuelle Oberflächenbehandlungsoptionen
Schnittlänge, Farbe, Verpackung und Endbearbeitung können projektbezogen angepasst werden.
| Material | Nylon-Multifilament |
| Konstruktion | Weiches, textilartiges Geflecht |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 220 ± 10 °C |
| Entflammbarkeit | UL 94 HB |
| Abriebfestigkeit | Extrem hoch |
| Standardfarbe | Schwarz |
| RoHS-konform | Ja |
| Reach-konform | Ja |
| Halogenfrei | Ja |
| Schneidwerkzeug | Heißes Messer |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PAMF-003-BK | 1/8 Zoll | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4 Zoll | 6 | 4 | 7 | 350 |
BRS-PAMF-008-BK | 5/16 Zoll | 8 | 5 | 9 | 350 |
BRS-PAMF-010-BK | 3/8 Zoll | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2 Zoll | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8 Zoll | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4 Zoll | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2 Zoll | 63 | 40 | 64 | 100 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Fahrzeuginnenraum-Kabelbäume
Schützt Kabel in der Nähe von Verkleidungen, Sitzen und Innenmodulen und reduziert gleichzeitig den direkten Kontakt mit Oberflächen.

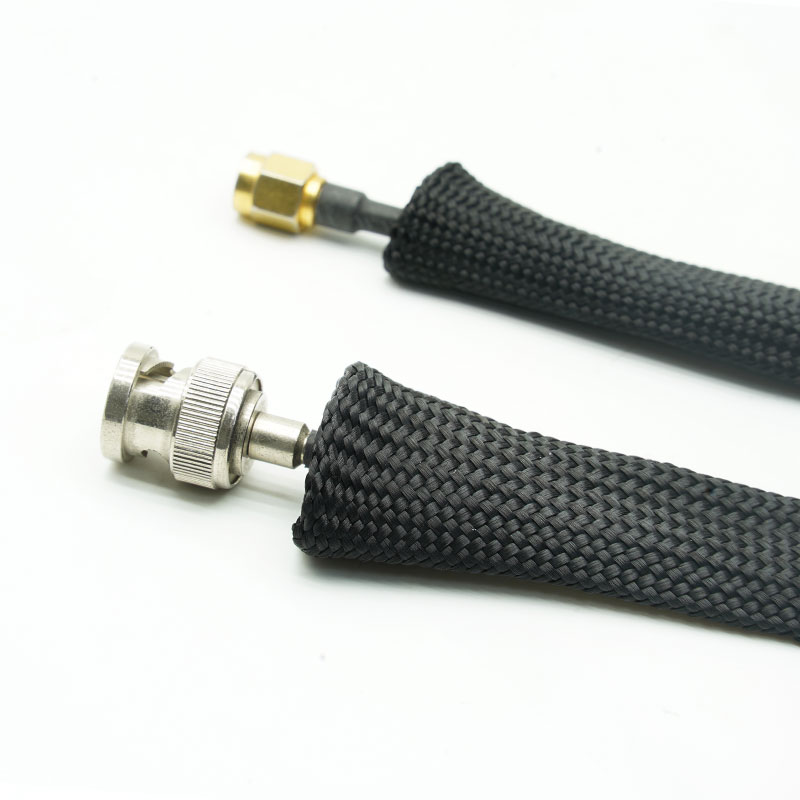

Audio- und Kommunikationskabel
Bündelt flexible Kabelbaugruppen, bei denen Aussehen, Haptik und Oberflächenschutz wichtig sind.
Medizinische und Laborgeräte
Organisiert Niederspannungsleitungen, die eine flexible Handhabung erfordern; Reinigungs- und Biokompatibilitätsanforderungen bedürfen einer separaten Genehmigung.
Elektrische Geräte
Schützt die im Inneren verlegten Kabel um Gehäuse und Bauteile herum, ohne dabei übermäßige Steifigkeit hinzuzufügen.
Robotik und Gelenkgeräte
Ermöglicht eine enge und flexible Abdeckung von Kabelbündeln, die während der Wartung gebogen oder gehandhabt werden.
Größenwahl und Installation
• Messen Sie das Kabelbündel und den größten Stecker, der durch die Schutzhülle geführt werden muss.
• Wählen Sie eine Größe, die innerhalb des angegebenen Bereichs liegt, ohne die maximale Ausdehnung zu nutzen.
• Lassen Sie etwas Spielraum für das Kürzen des Zopfes und schneiden Sie ihn dann mit einem heißen Messer ab, um die Kante zu versiegeln.

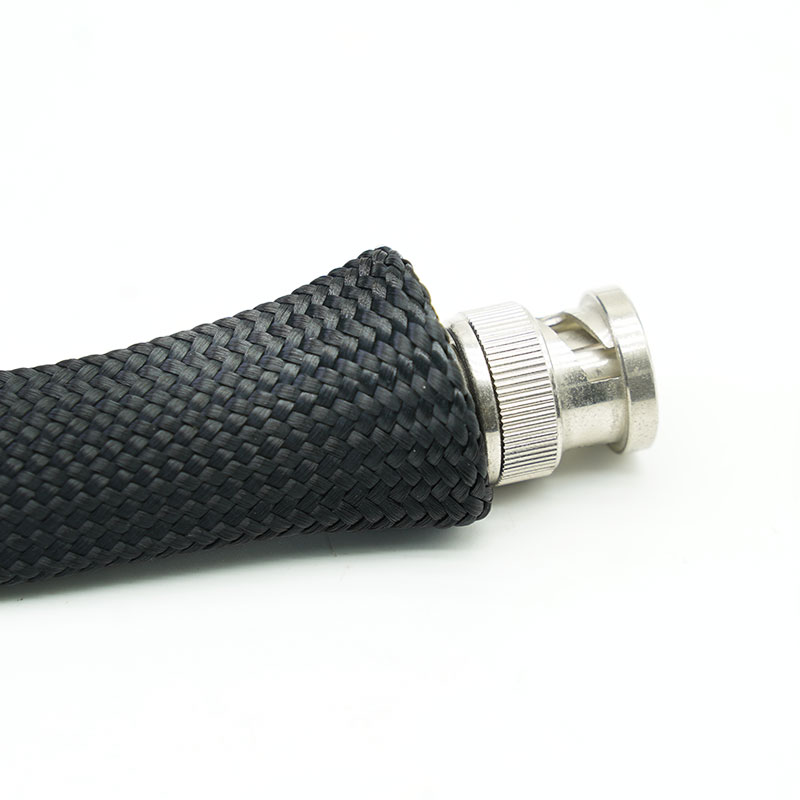

• Die Hülse zusammendrücken, über den Verbinder schieben, um das Kabelbündel herum loslassen und die Enden sichern.
Lässt sich der Gurt nicht trennen, wählen Sie stattdessen eine geteilte, selbstschließende, mit Reißverschluss oder Klettverschluss versehene Hülle.
Wie man auswählt
Verwenden Sie Multifilament-Nylon, wenn weicher Kontakt, Flexibilität und der Schutz der Kabeloberflächen wichtiger sind als das offene, federnde Verhalten von Monofilamentgeflecht. Geben Sie das Kabelmantelmaterial, die Biegefrequenz, die Abriebquelle, die Reinheitsanforderungen, die Bündelgröße und die gewünschte Endbehandlung an.
• Garngefühl und Verarbeitung - Die Anzahl der Multifilamente und das Flechtdesign können hinsichtlich Weichheit, Deckkraft und Handhabung überprüft werden.
• Bündelgrößenanpassung Die Nennweite kann anhand des Durchmessers des installierten Kabels und der erforderlichen Durchführungsweite des Steckers gewählt werden.
• Farbauswahl - Schwarz ist Standard; Sonderfarben hängen von der Garnverfügbarkeit und der Mindestbestellmenge ab.
• Schnittlängenvorbereitung - Die Teile können für Montagelinien mit vereinbarter Toleranz und Endkontrollmethode geliefert werden.
• Verpackungsformat - Spulen, Wicklungen, Beutel, Eigenmarken und Kit-Mengen können für das Projekt besprochen werden.
Für das ausgewählte Nylongarn können Materialkonformitätsdokumente wie RoHS-, REACH- und Halogenfreiheitsdeklarationen verfügbar sein. Eine weiche Multifilamentkonstruktion gewährleistet per se keine akustischen, medizinischen, biokompatiblen oder flammhemmenden Eigenschaften. Jegliche diesbezügliche Anforderung muss anhand spezifischer Prüfmethoden und der jeweiligen Produktionskonstruktion überprüft werden.
• Garnreinheitsprüfung - Das Multifilamentgarn wird auf Verunreinigungen, Beschädigungen und Farbkonsistenz geprüft.
• Inspektion weicher Oberflächen - Das fertige Geflecht wird auf abstehende Fasern und Defekte geprüft, die die Kabelmäntel beschädigen könnten.
• Abdeckungskontrolle - Die Flechtdichte und das Aussehen werden während des gesamten Produktionsprozesses überwacht.
• Passformprüfung - Repräsentative Stichproben werden anhand des vorgesehenen Bündelbereichs geprüft.
• Verpackungsschutz - Die fertigen Schläuche werden so verpackt, dass sie beim Transport nicht gequetscht, verunreinigt oder verheddert werden.
01. Ist Multifilament-Schlauchmaterial weicher als Monofilament-Schlauchmaterial?
Ja. Gebündelte feine Filamente erzeugen eine weichere, textilähnlichere Kontaktoberfläche.
02. Wird dadurch Lärm eliminiert?
Es sollte keine allgemeine Aussage zur Geräuschreduzierung getroffen werden. Die Geräuschleistung hängt von der gesamten Baugruppe, den Kontaktflächen, der Vorspannung und den Vibrationsbedingungen ab.
03. Kann es in medizinischen Geräten verwendet werden?
Es kann für die Kabelorganisation in Betracht gezogen werden, jedoch müssen alle Anforderungen an Biokompatibilität, Sterilisation oder Reinigung gesondert bewertet werden.
04.Wie werden Schnittkanten kontrolliert?
Die geeignete Schneide- und Endverarbeitungsmethode hängt von der Garnkonstruktion ab. Bitte klären Sie vor Produktionsbeginn die benötigte Schnittlänge und den Konfektionierungsprozess.
Teilen Sie uns bitte den Bündeldurchmesser, die Steckergröße, die Umgebungsbedingungen, die benötigte Norm und die Menge mit. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und stellt Ihnen Muster oder ein Angebot zur Verfügung.
