• Transparente, übergroße Steckverbinder
Die vergrößerte Übertragbarkeit ermöglicht es dem Schlauch, über Stecker und Anschlüsse zu gleiten, die mit herkömmlichen dehnbaren Geflechten möglicherweise nicht möglich sind.
• Vorkonfektionierte Baugruppen schützen
Die Installation kann nach dem Anbringen der Steckverbinder abgeschlossen werden, wodurch der Bedarf zum Ausstecken, Neukonfektionieren oder zum Wiederaufbau des Kabelbaums reduziert wird.
• abrupte Durchmesserübergänge bewältigen
Die offene Geflechtgeometrie passt sich Steckverbindergehäusen, Spleißen und anderen lokalen Vergrößerungen der Baugruppe an.
• Reduzierung der Größenkomplexität für variable Bündel
Eine sorgfältig ausgewählte OverExpand-Konstruktion kann einen größeren Montagebereich abdecken und dadurch möglicherweise die Lagerhaltung von Hülsen und die Installationsplanung vereinfachen.
1. Erweiterte Passah-Ausweitung

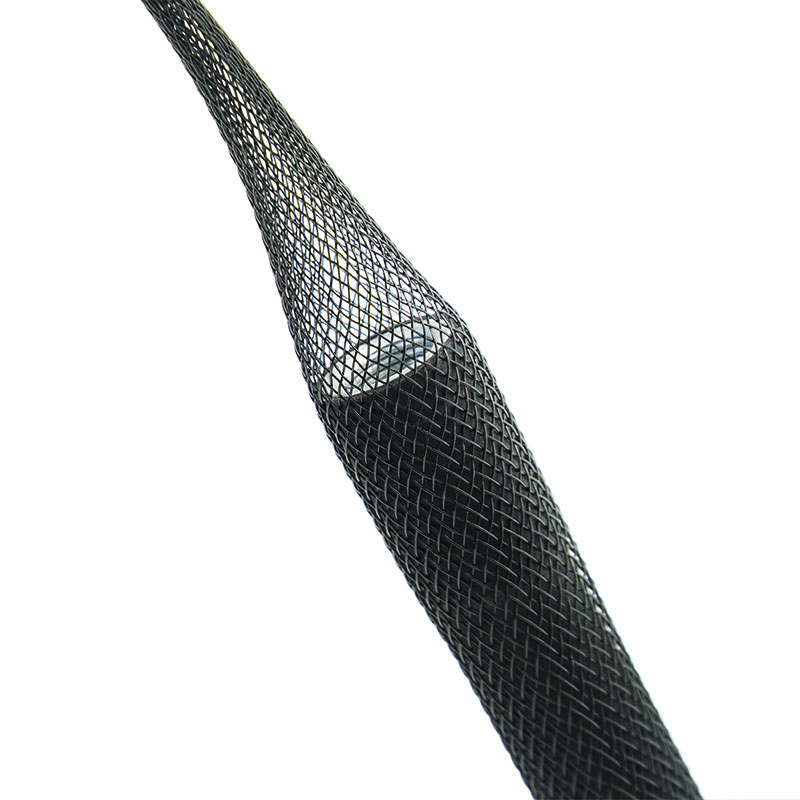

Das Geflecht öffnet sich weit, um Anschlüsse, Stecker und andere vergrößerte Bauteile aufzunehmen.

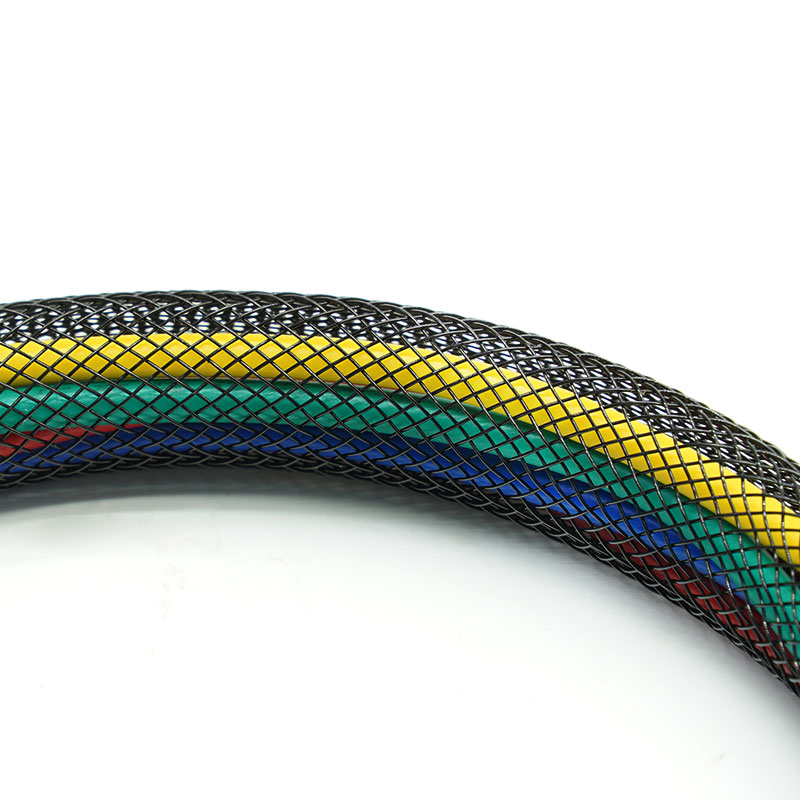

2. Wiederherstellung des Kabelbündels
Nach Überwindung des Hindernisses zieht sich die Hülle zur kleineren Kabelbaumgröße zusammen, um eine praktische Kabelführung zu gewährleisten.
3. Anschlussfreundliche Installation
Ermöglicht das Ummanteln nach dem Anschluss, ohne dass viele der montierten Komponenten abgeschnitten oder entfernt werden müssen.

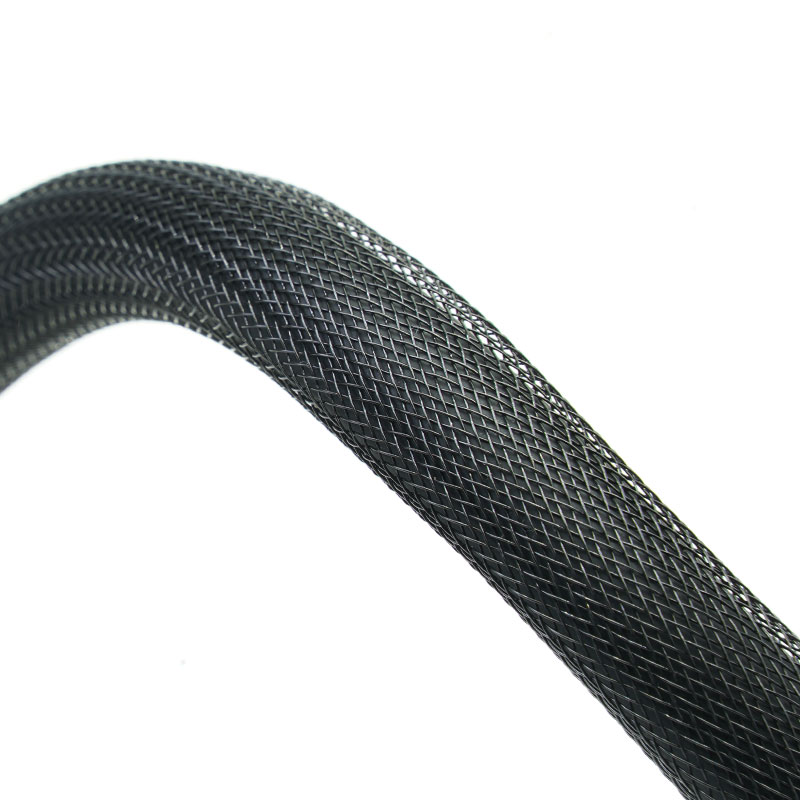

4. PET-Monofilament-Konstruktion
Bietet leichten mechanischen Schutz mit flexibler Handhabung für Kabel- und Drahtbaugruppen.
5. Anpassungsfähigkeit an unregelmäßige Profile
Folgt Spleißen, Übergängen und moderaten Bündeländerungen entlang der geschützten Route.
6. Reduzierte Montageunterbrechungen
Hilft dabei, die Installationsschritte zu verkürzen, bei denen herkömmliche Schläuche eine Demontage der Verbindungsstücke erfordern würden.
7. Projektspezifische Erweiterungsplanung
Nenngröße, Durchlaufvoraussetzungen, Flechtgeometrie, Länge und Verpackung können für die Anwendung überprüft werden.
| Material | PET-Monofilament |
| Konstruktion | Hochgradig dehnbares Schlauchgeflecht |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL 94 V2 |
| Standardfarbe | Schwarz |
| Größenbereich | Projektspezifische Nenngrößen |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Schneidwerkzeug | Heißes Messer |
| Lieferformular | Rollenware oder individuell zugeschnittene Längen |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-PET-006-BK-OE | 1/4 Zoll | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16 Zoll | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8 Zoll | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2 Zoll | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4 Zoll | 19 | 12 | 45 | 200 |
Typische Anwendungen
Vorkonfektionierte Kabelbaugruppen

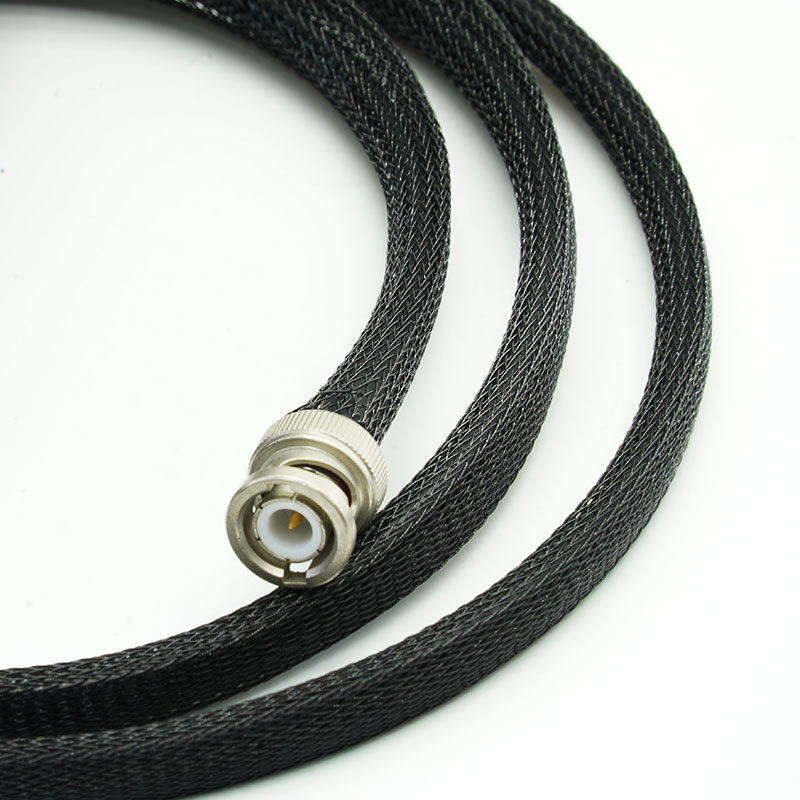

Wird über die bereits installierten Stecker geführt, sodass eine Schutzhülle angebracht werden kann, ohne die Stecker auszustecken oder auszutauschen.
Kfz- und Gerätekabelbäume
Beinhaltet Verkabelungen mit Steckergehäusen, Abzweigverbindungen oder lokalen Durchmesseränderungen, die die Durchzugsinstallation erschweren.
Daten- und Kommunikationskabel
Passt über die vorgeformten Enden und Schnittstellenstecker und schützt dabei den kleineren Kabelabschnitt dahinter.
Industrielle Sensoren und Steuerleitungen
Schützt installationsfertige Kabel, die mit Klemmen, Kabelverschraubungen oder Sensorköpfen ausgestattet sind, welche breiter als das Kabelbündel sind.
Service-Austausch- und Nachrüstsätze
Ermöglicht es Technikern, geflochtene Schutzschichten hinzuzufügen oder zu ersetzen, während die ursprünglichen Kabelanschlüsse beibehalten werden, sofern der Installationszugang dies zulässt.
Erfassen Sie zwei separate Maße: den größten Durchmesser des Bauteils, über den die Hülse geführt werden muss, und den minimalen bis maximalen Durchmesser des verbleibenden Kabelabschnitts. Messen Sie außerdem die Steckerlänge, scharfe Kanten und den verfügbaren Installationsraum. Eine Konstruktion, die den Stecker freigibt, muss dennoch ausreichend um das fertige Kabelbündel herumgeführt werden können. Durch die Ausdehnung vergrößern sich die Geflechtöffnungen und es kommt zu einer Längsverkürzung. Überprüfen Sie daher die Abdeckung und die fertige Länge an einer realen Baugruppe oder einem repräsentativen Lehrenmuster. Berechnen Sie die Schnittlänge nicht nur anhand der entspannten Hülse; berücksichtigen Sie die Installationslänge, die Verlegebiegungen und die erforderliche Endzugabe.
Anpassungsmöglichkeiten
Expansionsprofil - Die Geflechtgeometrie kann im Verhältnis zum Durchmesser des Verbinders zum Durchmesser des Bündels überprüft werden.
Nenngröße und Abdeckung – ausgewählt, um ein Gleichgewicht zwischen Durchfahrtsfreiheit und akzeptablem Erscheinungsbild nach der Installation zu schaffen.
Entwicklung der Schnittlänge – Anhand von Probestücken lässt sich die korrekte, entspannte Länge für die erforderliche installierte Überdachung ermitteln.
Farb- und Produktionsverpackung – Projektfarben, etikettierte Längen, Spulen, Säcke und Montagesätze sind vorbehaltlich einer Mindestbestellmenge und Bestätigung erhältlich.
OverExpand beschreibt die Installationsgeometrie und begründet allein weder Flammbeständigkeit, UV-Beständigkeit, Temperaturklasse noch eine Zulassung für die Automobilindustrie. RoHS-, REACH- und weitere Materialdokumentationen können für die bestätigte PET-Konstruktion bereitgestellt werden. Jegliche Angaben zur Entflammbarkeit oder Umweltverträglichkeit müssen mit dem genauen Garn, der Farbe und dem Prüfbericht verknüpft sein. Expansionsverhältnis, installierte Abdeckung und Längenänderung sollten anhand einer vereinbarten Messmethode und einer repräsentativen Verbinder- und Bündelkombination überprüft werden.
Abnahmeprüfung – Die vereinbarte Konstruktion wird anhand eines definierten Steckverbinderdurchmessers oder einer vom Kunden vorgegebenen Stärke überprüft.
Wiederherstellungs- und Abdeckungsprüfung - Die Passform der Hülle wird nach der Erweiterung im Zielkabelbündelbereich erneut überprüft.
Konsistenz des Expansionspfads - Produktionsmuster werden über den festgelegten Durchmesserbereich geöffnet, um ungleichmäßige Expansion, Hänger oder isolierte Maschenverzerrungen zu erkennen.
Bewertung der Einbaulänge – Eine durch die Erweiterung bedingte Verkürzung kann überprüft werden, wenn die endgültige Schnittlänge für das Projekt kritisch ist.
Versandfreigabe – Material, Farbe, Rollen- oder Schnittlänge, Etiketten, Menge und Verpackung werden vor dem Versand bestätigt.
01. Wie sollte BRS-PET-OE dimensioniert werden?
Verwenden Sie sowohl den größten Steckerdurchmesser als auch den endgültigen Kabelbündeldurchmesser. Eine nur für den Stecker ausgewählte Hülse kann zu weit geöffnet sein oder zu locker am Kabel sitzen.
02. Bleibt die Netzabdeckung bei maximaler Erweiterung gleich?
Nein. Die Maschenöffnungen vergrößern sich mit der Ausdehnung des Geflechts. Prüfen Sie die Abdeckung bei dem tatsächlich installierten Durchmesser.
03. Kann eine Größe mehrere Kabeldurchmesser abdecken?
Potenziell, aber eine akzeptable Wiederherstellung, Deckkraft und ein gutes Erscheinungsbild müssen über die gesamte Produktpalette hinweg bestätigt werden.
04. Kann es über umspritzte Steckverbinder montiert werden?
In der Regel ja, vorausgesetzt, der größte Durchmesser und die größte Form des Steckverbinders liegen innerhalb der geprüften Durchlassfähigkeit der gewählten Konstruktion.
Muster oder Angebot anfordern
Bitte senden Sie uns die endgültige Bündelgröße, die größten Steckerabmessungen, Steckerlänge und -form, die benötigte Abdeckung, die installierte Länge, die Farbe und die Bestellmenge. MJ FLEX prüft die Erweiterungsmöglichkeiten und stellt Ihnen ein passendes BRS-PET-OE-Muster oder ein Angebot zur Verfügung.
