Warum STW-PET-Schutzhüllen wählen?
1. Installation ohne Kabeltrennung

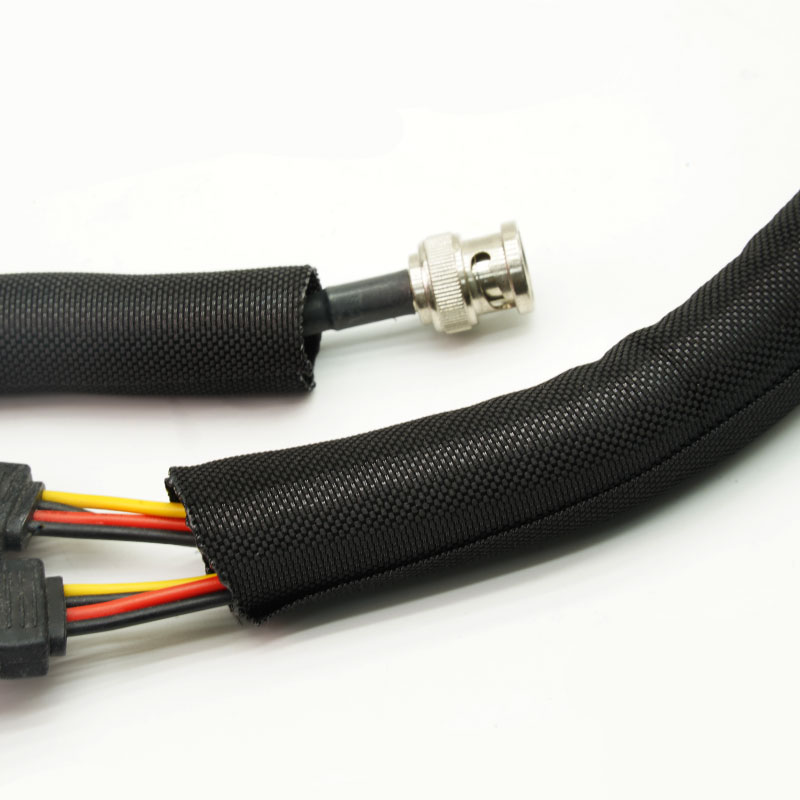

Die seitliche Zugangskonstruktion umschließt die montierten Kabelbäume, Steckverbinder und Abzweigpunkte.
2. Vereinfachung von Inspektion und Wartung
Die Kabel bleiben zugänglich, indem die Hülle wieder geöffnet wird, anstatt ein geschlossenes Rohr zu entfernen.
3. Unregelmäßige Kabelbündel kontrollieren
Die selbstschließende Überlappung passt sich Änderungen des Bündeldurchmessers an und hilft, lose Drähte zu fixieren.
4. Schützen Sie angrenzende, fertige Oberflächen.
Die gewebte Textilaußenseite bietet eine weichere Kontaktfläche als viele starre Schutzrohre.

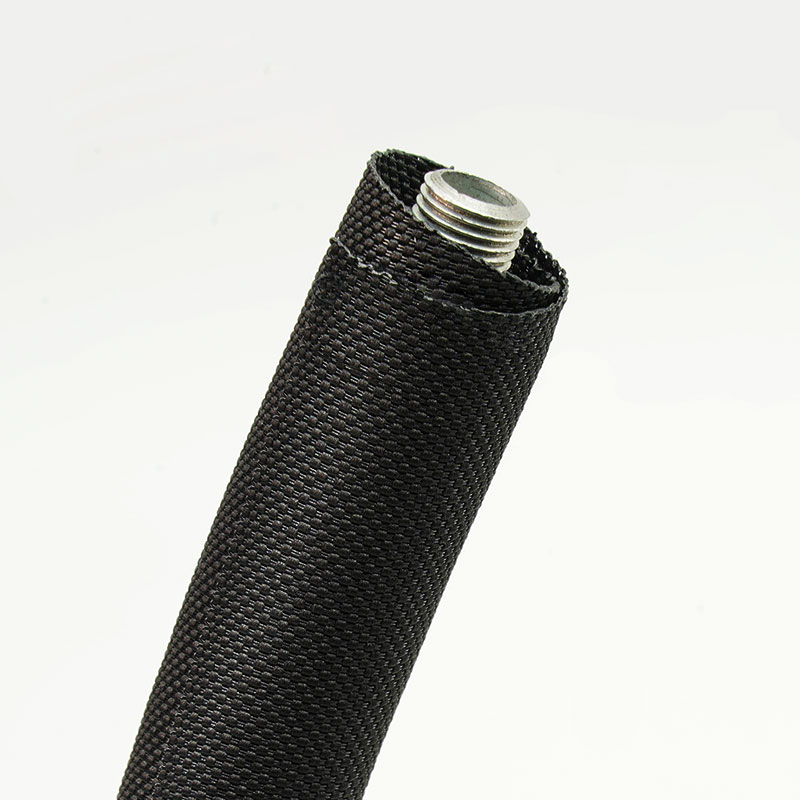

1. Selbstschließendes Rundum-Design
Öffnet sich für den seitlichen Zugang und schließt sich um das installierte Bündel herum.

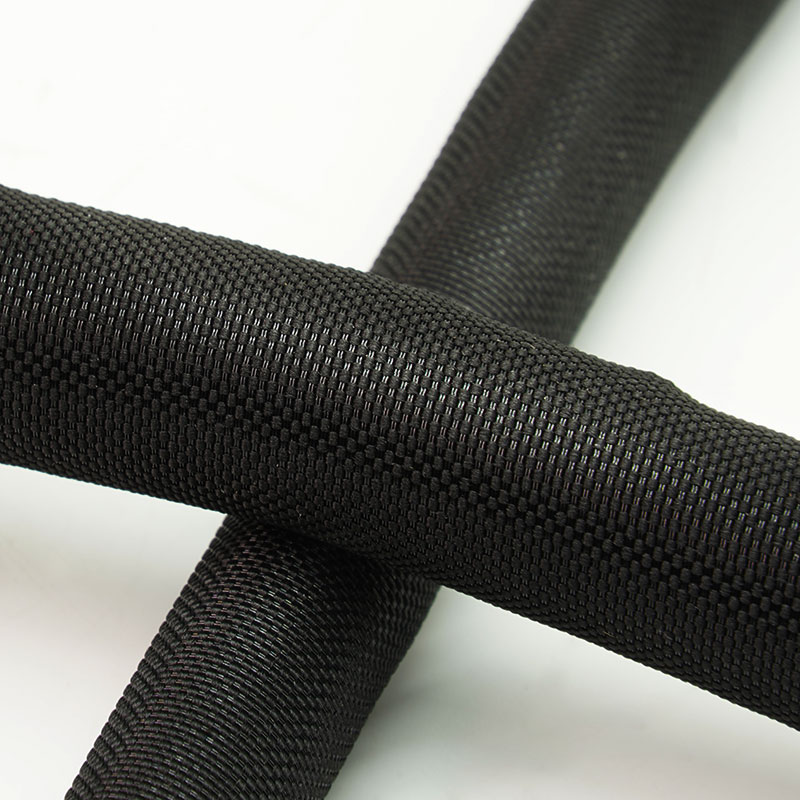

2. Gewebte Polyesterkonstruktion
Bietet flexiblen textilen Schutz für die tägliche Kabelführung.

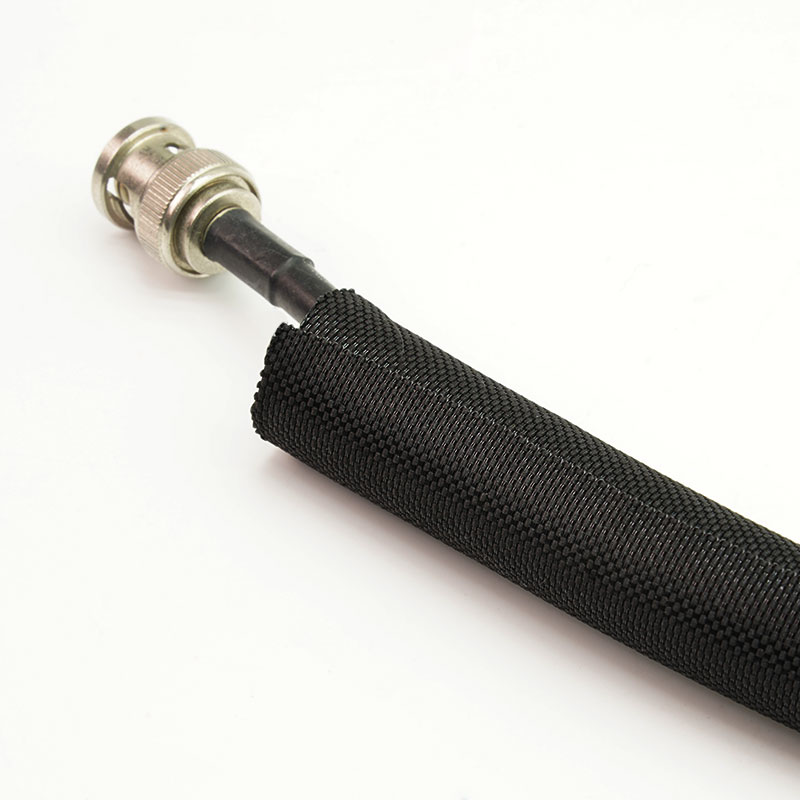

3. Nachrüstfreundliche Installation
Passt an konfektionierte Kabelbäume ohne Entfernen des Steckers.
4. Abriebfeste Oberfläche
Hilft dabei, den Verschleiß der Jacke durch Kontakt mit Paneelen und Geräten zu reduzieren.
5. Biegsamkeit
Folgt gekrümmten Routen und unregelmäßigen Bündelprofilen.
6. Einfacher Kabelzugang
Unterstützt Wartungsarbeiten, Abzweigungen und Kabelerweiterungen.
7. Kundenspezifische Lieferoptionen
Erhältlich in projektspezifischen Größen, Schnittlängen und Verpackungen.
| Material | PET-Multifilament + Monofilament |
| Konstruktion | Selbstschließender geteilter Wickel |
| Überlappen | ≥35% |
| Betriebstemperatur | -40 °C bis +125 °C |
| Schmelzpunkt | 240 ± 10 °C |
| Entflammbarkeit | UL94 V2 |
| Abriebfestigkeit | Siehe ISO6722 |
| Alterungsbeständigkeit | Siehe ISO6722 |
| Flüssigkeitsbeständigkeit | Siehe GMW14327 |
| Standardfarbe | Schwarz |
| Zertifizierung | RoHS-, REACH- und halogenfrei |
| Halogenfrei | Ja |
| UV-beständig | Ja |
| Schneidwerkzeug | Klinge oder heißes Messer |
Spezifikationen
Teilenummer | Nenngröße (mm) | Ausbreitungsbreite
(mm) | Bündeldurchmesserbereich (mm) | Verpackung Länge (m/Spule) |
Min | Max |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Hinweis: Wählen Sie die Größe entsprechend dem tatsächlichen Bündeldurchmesser und achten Sie nach der Installation auf eine Überlappung von mindestens 35%.
Typische Anwendungen
Fahrzeuginnenraum-Kabelbäume
Schützt die Verkabelung hinter Armaturenbrettern, Türen und Sitzen und ermöglicht gleichzeitig eine schnelle Montage und spätere Wartung.
Industriemaschinen
Organisiert Sensor- und Steuerkabel, an denen bereits Steckverbinder installiert sind.
Robotik und Automatisierung
Enthält flexible Kabelgruppen entlang beweglicher oder häufig gewarteter Anlagentrassen.
Schaltschränke
Kombiniert mehrere Drähte und hält die Abzweigpunkte während der Fehlersuche zugänglich.
Haushaltsgeräte und elektronische Geräte
Schützt die internen Leitungen vor Reibung an Gehäusen und Blechkanten.
Messen Sie das Kabelbündel an seinen schmalsten und breitesten Stellen, einschließlich Abzweigungen und Verbindungsstücken. Wählen Sie eine Nennweite, die über die gesamte Strecke eine ausreichende Überlappung gewährleistet. Geben Sie die Abriebquelle, die Biegehäufigkeit, die Temperatur, die verwendeten Medien und die Installationsmethode an, damit die Konstruktion der Schutzhülse überprüft werden kann.
Anpassungsmöglichkeiten
• Durchmesser und Überlappung - Abgestimmt auf das installierte Bündel und die zu erwartende Durchmesserabweichung.
• Schnittlängen - Vorbereitete Teile für die Montage des Kabelbaums an der Leitungsseite.
• Farbe und Kennzeichnung - Sonderfarben oder Projektbezeichnungen unterliegen der Material- und Mindestbestellmengenprüfung.
• Verpackung - Kundenspezifische Rollen, Beutel, Sets, Barcodes und Eigenmarken.
Standard-STW-PET ist für die allgemeine Kabelorganisation und den Abriebschutz vorgesehen. Dokumente zu RoHS, REACH und Halogenfreiheit sind für geprüfte Materialien verfügbar. Die Anforderungen nach UL 94 V-0, VW-1, EN 45545 oder UV-Beständigkeit gelten nicht für diese Ausführung; wählen Sie gegebenenfalls die entsprechende Prüfklasse.
• Wareneingangskontrolle - Garnidentität, Farbe und Oberflächenbeschaffenheit werden überprüft.
• Abschluss- und Überlappungsprüfung - Die Wicklung wird an repräsentativen Bündeldurchmessern geprüft.
• Kontrolle von gewebten Oberflächen - Lücken, gerissene Fäden, Verunreinigungen und Kantenfehler werden überwacht.
• Längen- und Verpackungsprüfung - Rollen- oder Schnittlänge, Etiketten und Menge werden vor der Freigabe geprüft.
01. Kann es über einem bereits montierten Kabelbaum installiert werden?
Ja. Die geteilte Konstruktion lässt sich von der Seite öffnen und erfordert keine Demontage der Verbindungsstücke.
02. Bleibt die Ärmelöffnung geschlossen?
Es ist so konstruiert, dass es sich bei korrekter Größe und ausreichender Überlappung selbst schließt.
03. Können Kabel durch die Ummantelung abzweigen?
Ja. Die Verpackung kann lokal für Zweigstellen und den Zugriff auf Dienste geöffnet werden.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Installationsumgebung, die benötigte Norm, die Schnittlänge und die Menge. MJ FLEX empfiehlt Ihnen eine geeignete Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
