Warum sollte man sich für die ZEM-PZP Klett-Abschirmhülse entscheiden?
• Sichere, lange, abgeschirmte Kabelstrecken
Der Reißverschluss gewährleistet einen stufenlosen mechanischen Verschluss, der ein versehentliches Öffnen während der Handhabung verhindert.
• Vorhandene Verkabelung modernisieren
Die seitliche Kabeleinführung ermöglicht eine zusätzliche Abschirmungsschicht, ohne dass Stecker entfernt oder der Kabelbaum neu aufgebaut werden muss.
• Geschwindigkeit geplante Wartung
Die Techniker können die Schutzhülle während der Fahrt öffnen und nach der Wartung wieder schließen.
• Ausrichtung des Kontrollverschlusses
Ein definierter Reißverschlussverlauf trägt dazu bei, eine wiederholbare Wickelgeometrie bei geraden und gebogenen Kabelstrecken zu gewährleisten.

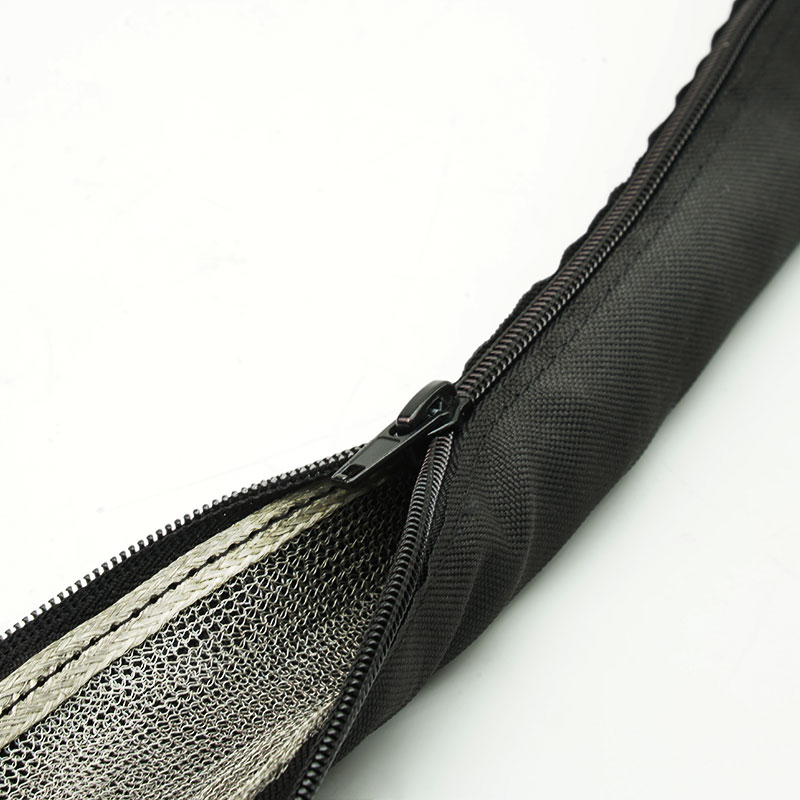

1. Durchgehender Reißverschluss
Gewährleistet ein sicheres und wiederholbares Öffnen und Schließen.

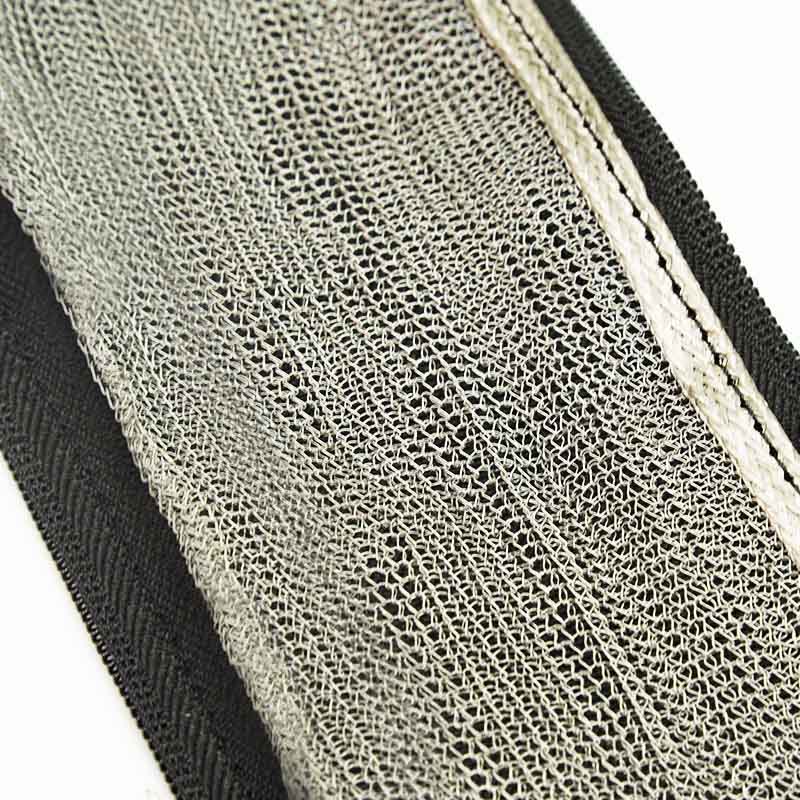

2. Integrierte leitfähige Abschirmschicht
Unterstützt die EMI- und RFI-Kontrolle bei ordnungsgemäßer Erdung.

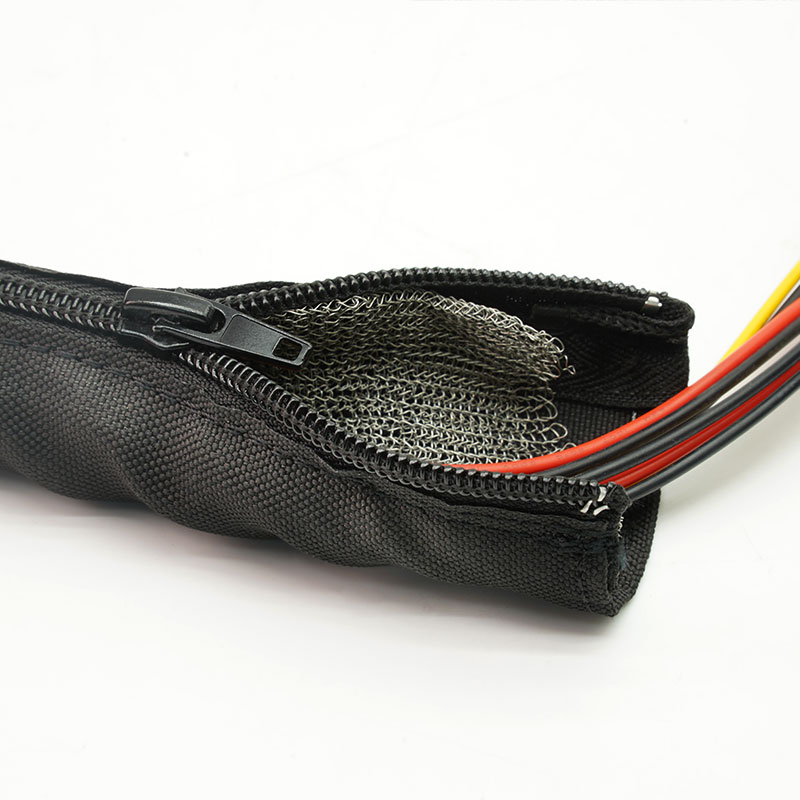

3. Nachrüstung einer Seiteneinstiegsinstallation
Umhüllt fertige Kabel und Steckverbinder.
4. Sichere Kabelführung
Sorgt für Ordnung bei der Kabelführung während der Geräteverwendung und -handhabung.
5. Flexible Routenplanung
Folgt Biegungen und moderaten Änderungen des Bündeldurchmessers.
6. Gebrauchstaugliche Konstruktion
Ermöglicht planmäßige Inspektionen, Austausch und Kabelerweiterungen.
7. Kundenspezifische Reißverschluss-Baugruppen
Durchmesser, Abschirmungsschicht, Reißverschlussausrichtung, Länge und Verpackung können überprüft werden.
| Struktur | Aufklappbare Wickelhülle |
| Hülsenmaterial | Polyester |
| Reißverschlussmaterial | Nylon |
| Abschirmungsschichtmaterial | verzinntes Kupfer |
| Betriebstemperatur | -50℃~+150℃ |
| Entflammbarkeit | Selbstverlöschend |
| Schirmwirkung | ≥75 dB (30 MHz-3 GHz) gemäß GB/T 30142-2013. |
| Standardfarbe | Schwarz |
| Konformitätsdokumentation | RoHS, REACH |
| Schneidwerkzeug | Schere |
| Lieferformat | Sonderlängen |
Spezifikationen
Teilenummer | ID (mm) | Bundle Dia (mm) | Verpackung Länge |
|
ZEW-PZP-015-BK | 15 | 10–15 | Benutzerdefinierte Länge |
ZEW-PZP-020-BK | 20 | 16–20 | Benutzerdefinierte Länge |
| 30 | 21–30 | Benutzerdefinierte Länge |
| 40 | 31–40 | Benutzerdefinierte Länge |
| 50 | 41–50 | Benutzerdefinierte Länge |
| ZEW-PZP-060-BK | 60 | 51–60 | Benutzerdefinierte Länge |
Typische Anwendungen
Industriemaschinen
Schützt wartungsfähige Steuer- und Signalleitungen in der Nähe von Motoren, Antrieben und Schaltgeräten.
Daten- und Kommunikationsgeräte
Enthält Kabelgruppen, die eine Abschirmung erfordern, sowie zukünftige Verlegungen, Ergänzungen oder Änderungen.
Robotik und automatisierte Systeme
Schützt Rückkopplungs- und Steuerleitungen und unterstützt gleichzeitig geplante Wartungsarbeiten.
Sende- und Testanlagen
Erstellt wiederverwendbare, abgeschirmte Kabelbäume für Systeme, die regelmäßig neu konfiguriert werden.
Fahrzeug-Zusatzelektronik
Nachrüstungen schützen die Abdeckung um zugängliche Kommunikations- und Niederspannungssignalkabel.
Messen Sie das gesamte Kabelbündel inklusive Steckverbinder, Abzweigungen und maximalem Durchmesser. Geben Sie den Zielfrequenzbereich, die Schirmungsanforderungen, die Erdungspunkte, die Ausrichtung des Reißverschlusses, die Öffnungsfrequenz, die Biegebedingungen und die Umgebungsbedingungen an. Achten Sie auf ausreichend Freiraum, damit der Reißverschluss schließt, ohne die Kabel zu komprimieren oder übermäßige Seitenkräfte auf die Naht auszuüben.
Anpassungsmöglichkeiten
Hülsengröße und Schirmungsschicht – abgestimmt auf das Bündel, Flexibilität und EMV-Anforderungen.
Reißverschlusskonfiguration – Schieberrichtung, Reißverschlusstyp, Farbe und Endkonstruktion können festgelegt werden.
Fertige Längen – Kundenspezifisch zugeschnittene Baugruppen für Maschinenzonen oder Kabelsätze.
Etiketten und Verpackungen – Barcodes, Projektkennzeichnung, Bausätze und OEM-Kartons erhältlich.
Die genaue leitfähige Schicht, der Reißverschluss, das Garn und das Außenmaterial müssen in jede Leistungsbewertung einbezogen werden. RoHS- und REACH-Dokumente sind für bestätigte Materialien möglicherweise verfügbar. Schirmdämpfung und Temperaturbeständigkeit erfordern definierte Testbedingungen. Standard-VEW-PZP ist weder wasserdicht noch elektrisch isolierend.
Überprüfung des Abschirmungsmaterials – Die Identität der leitfähigen Schicht und der Oberflächenzustand werden geprüft.
Funktionsprüfung des Reißverschlusses – Schieberweg, Ausrichtung und Endanschlag werden überprüft.
Passgenauigkeit und Kontinuitätsprüfung – Die Maße und vereinbarten elektrischen Prüfungen werden an den fertigen Teilen durchgeführt.
Auftragsfreigabe – Ausrichtung, Etiketten, Menge und Verpackung sind bestätigt.
01. Warum einen Reißverschluss anstelle von Klettverschluss wählen?
Ein Reißverschluss bietet einen präziseren mechanischen Verschluss für längere Strecken und häufiges Hantieren; Klettverschlüsse sind in der Regel schneller für häufigen Zugriff.

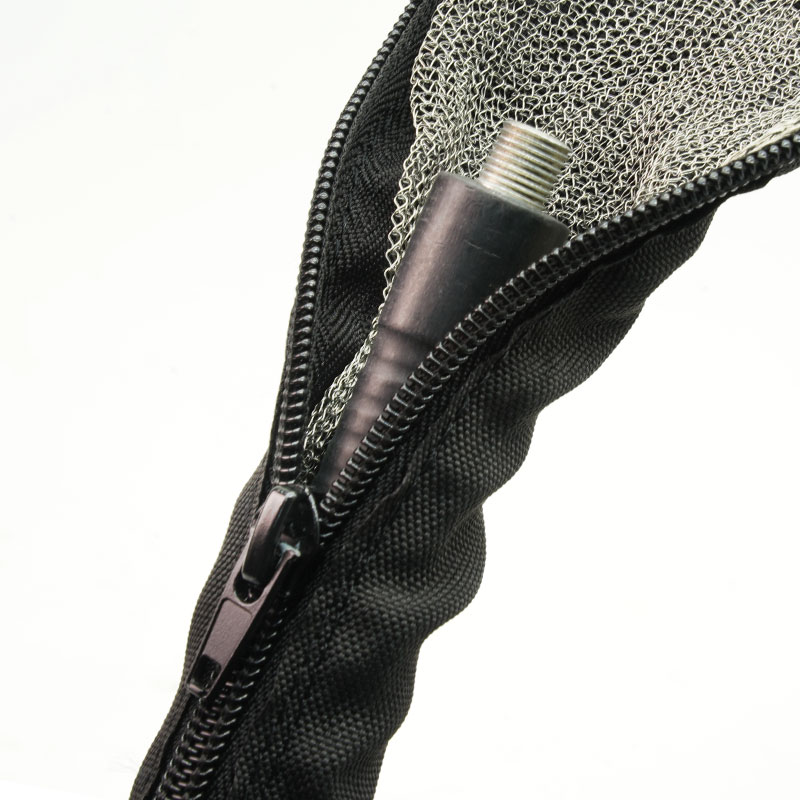

02. Kann es über Steckverbindern installiert werden?
Die Installation erfolgt von der Seite, sodass die Hülse nicht über den Stecker geführt werden muss.
03. Unterbricht der Reißverschluss die Abschirmung?
Die Gehäusekonstruktion beeinflusst die Kontinuität. Die leitfähige Überlappung und die Erdungsanordnung müssen für die erforderliche Leistungsfähigkeit bestätigt werden.
Muster oder Angebot anfordern
Bitte senden Sie uns den Kabeldurchmesserbereich, den Zielfrequenzbereich, die Erdungsmethode, die Installationsumgebung, die fertige Länge und die gewünschte Menge. MJ FLEX prüft die Konstruktion und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
