Warum sollte man sich für MBS-TC verzinntes Kupfergeflecht entscheiden?
• Kontrolle elektromagnetischer Störungen
Das leitfähige Geflecht trägt dazu bei, abgestrahlte Störungen zu reduzieren, die in eine Kabelbaugruppe ein- oder austreten, sofern diese ordnungsgemäß geerdet und angeschlossen ist.
• Erstellen Sie einen niederohmigen Erdungspfad
Metallgeflecht dient zur Schirmung der Verbindung zwischen Kabelabschnitten, Steckverbindern und geerdeten Gehäusen.
• Kupfer in anspruchsvollen Umgebungen schützen
Die Verzinnung bietet eine bessere Oberflächenoxidationsbeständigkeit als blankes Kupfer und ermöglicht eine zuverlässige Anschlusstechnik.
• Unregelmäßige Kabelwege abschirmen
Dehnbare Geflechte passen sich Biegungen und Durchmesseränderungen leichter an als starre Metallrohre.

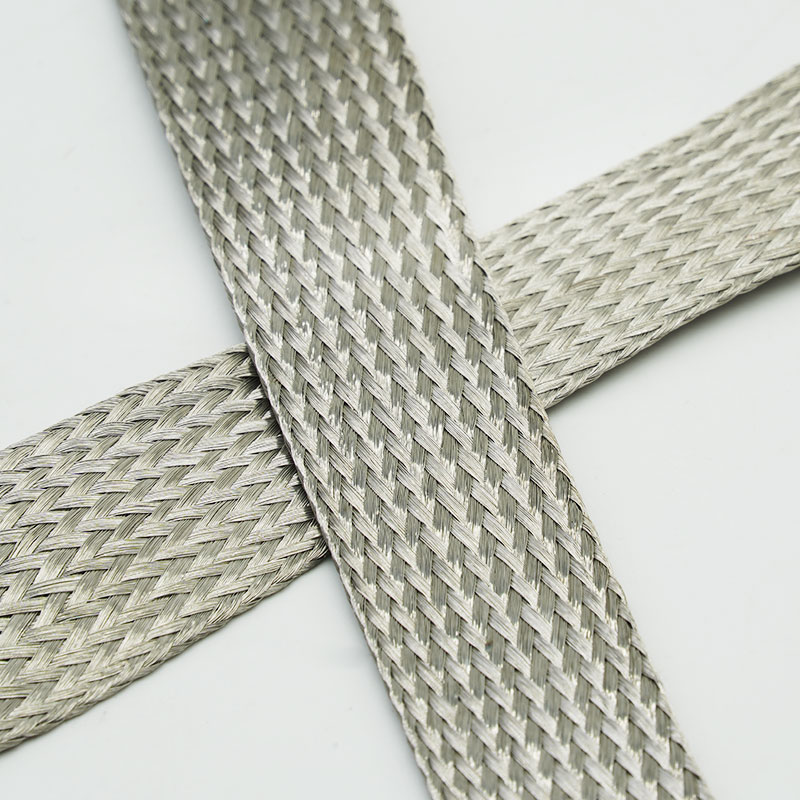

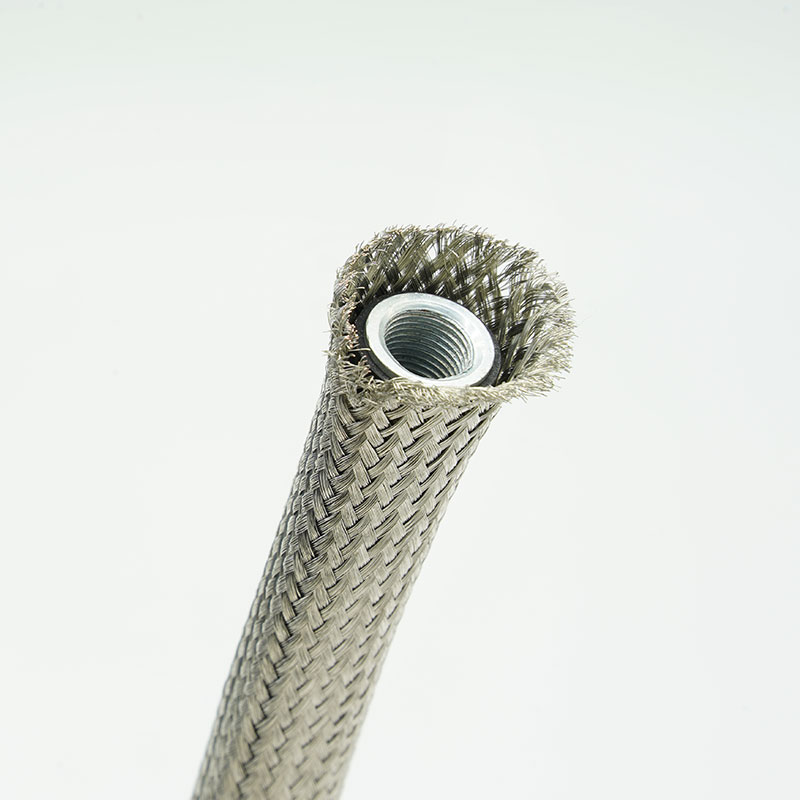

1. Konstruktion aus verzinntem Kupferdraht
Verbindet die Leitfähigkeit von Kupfer mit einer schützenden, verzinnten Oberfläche.

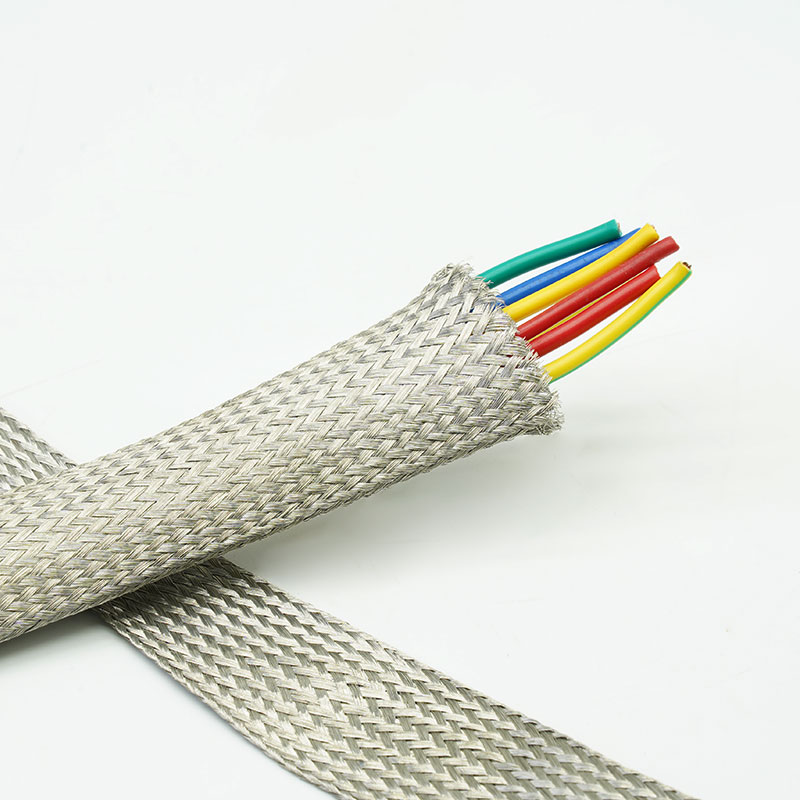

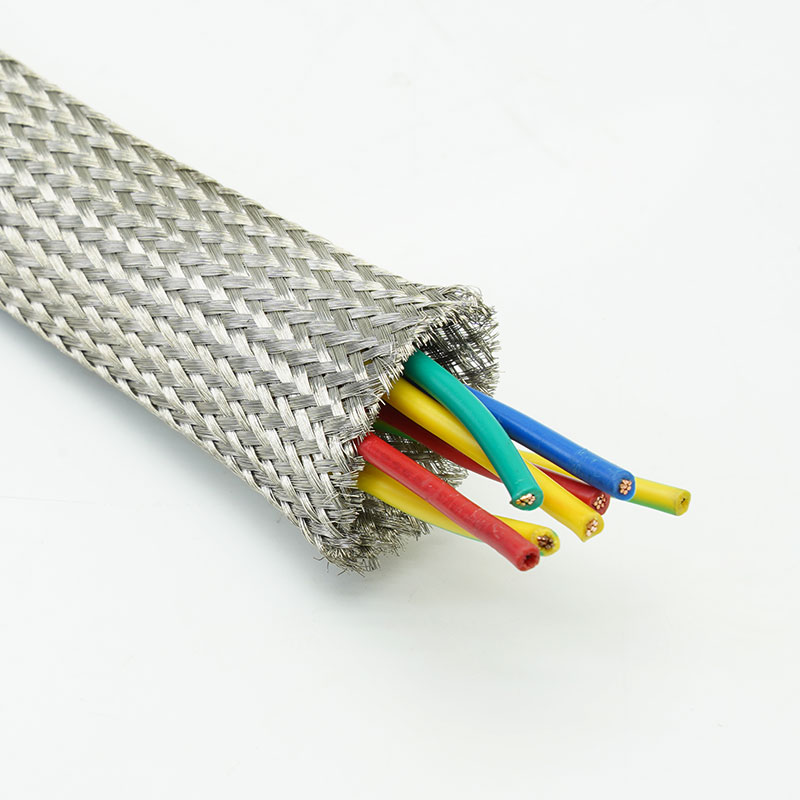

2. Dehnbare Flechtstruktur
Passend für einen definierten Bereich von Kabel- und Kabelbaumdurchmessern.
3. EMI- und RFI-Abschirmungsschicht
Bietet leitfähige Abdeckung für Entstörungskonzepte.
4. Flexible Routing-Performance
Passt sich Biegungen, Verzweigungen und unregelmäßigen Kabelbaumprofilen an.
5. Erdungs- und Potentialausgleichsfähigkeit
Unterstützt leitende Anschlüsse an Gehäuserückwände, Klemmen oder geerdete Gehäuse.
6. Lötbare Anschlussfläche
Die Verzinnung erleichtert gängige Löt- und Verbindungsprozesse.
7. Individuelle Flechtkonfigurationen
Drahtdurchmesser, Abdeckung, Größe, Länge und Verpackung können für OEM-Projekte überprüft werden.
| Material | verzinnter Kupferdraht |
| Konstruktion | Dehnbares Metallgeflecht |
| Schutzabdeckung | Projektspezifische Flechtabdeckung |
| Betriebstemperatur | -40℃~+150℃ |
| Schmelzpunkt | 1084±5℃ |
| Schirmwirkung | ≥75 dB (30 MHz-3 GHz) gemäß GB/T 30142-2013. |
| Standardfarbe | verzinntes Kupfer |
| Konformitätsdokumentation | RoHS, REACH |
| Schneidwerkzeug | Schere |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
MBS-TC-003-TC | 1/8 Zoll | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4 Zoll | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16 Zoll | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8 Zoll | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2 Zoll | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8 Zoll | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4 Zoll | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Industrielle Steuerungs- und Automatisierungskabel
Verringert Störungen im Bereich von Motorantrieben, Sensoren und Steuersignalen und unterstützt gleichzeitig die Gehäuseverklebung.
Elektrische Systeme für Kraftfahrzeuge und Elektrofahrzeuge
Fügt eine flexible Abschirmung um Niederspannungssignal-, Kommunikations- und Hilfskabelbäume in der Nähe von elektrischen Störquellen hinzu.
Robotik und Servosysteme
Schützt Rückkopplungs- und Steuerkabel, die in der Nähe von Motoren, Antrieben und Schaltanlagen verlegt sind.
Kommunikations- und Datengeräte
Hilft dabei, abgestrahlte Störungen an Verbindungen zu kontrollieren, die eine leitfähige Schirmung erfordern.
Erdungsbänder und Verbindungsleitungen
Bietet ein flexibles leitfähiges Geflecht für kundenspezifische Erdungsverbindungen und Gehäuseanschlüsse.
Definieren Sie den Kabeldurchmesserbereich, die erforderliche Schirmdämpfung, den Frequenzbereich und die angestrebte Schirmleistung auf Systemebene. Geben Sie außerdem Biege- und Flexibilitätsbedingungen, Strom- bzw. Potentialausgleichsanforderungen, Umgebungsbedingungen, Anschlussmethode und Steckergeometrie an. Die Schirmleistung hängt von der gesamten Baugruppe ab, insbesondere von der Schirmdämpfung, den Schweißnähten, der Erdung und dem 360°-Anschluss; die Ummantelung allein bestimmt nicht die endgültige EMV-Leistung.
Anpassungsmöglichkeiten
Nenndurchmesser und Ausdehnung - Dimensioniert für das tatsächliche Kabel, den Stecker und die installierte Abdeckungsanforderung.
Draht- und Geflechtkonstruktion – Drahtdurchmesser, Leiteranzahl und Geflechtdichte können beurteilt werden.
Fertige Längen – Zuschnitte oder vorgefertigte Baugruppen sind nach Prüfung der Zeichnung erhältlich.
Anschluss- und Verpackungsunterstützung – Zu den Optionen gehören Crimpen, Löten, Etikettieren, Spulen, Bausätze und OEM-Verpackungen.
Materialdeklarationen wie RoHS und REACH sind für die bestätigte Konstruktion gegebenenfalls verfügbar. Schirmdämpfung, Gleichstromwiderstand, Strombelastbarkeit, Korrosionsbeständigkeit und Temperaturgrenzwerte müssen auf vereinbarten Prüfmethoden und der exakten Lieferkonfiguration basieren. Die endgültige EMV-Konformität muss an der kundenseitigen Kabelkonfektion bzw. am kundenseitigen Gerät überprüft werden.
Materialidentitätskontrolle – Kupferdraht und verzinnte Oberfläche werden anhand der genehmigten Spezifikation geprüft.
Überprüfung der Flechtkonstruktion – Drahtzustand, Zuschnitte, Gleichmäßigkeit der Flechtung und gebrochene Litzen werden überwacht.
Maßprüfung – Nennmaß, Ausdehnung und Endlänge werden geprüft.
Elektrische Prüfungen und Freigabeprüfungen – Es kann eine Widerstands- oder Durchgangsprüfung vereinbart werden, gefolgt von einer Überprüfung von Etikett und Verpackung.
01. Wie sollte die Hülle geerdet werden?
Verwenden Sie einen niederohmigen Abschlusswiderstand, der für den Frequenzbereich geeignet ist, idealerweise mit umlaufendem Kontakt zum Stecker oder Gehäuse.
02. Besitzt die Hülse einen festen Schirmdämpfungswert?
Nicht generell. Die Leistungsfähigkeit hängt von der Geflechtabdeckung, dem Installationsdurchmesser, der Frequenz und der Qualität der Anschlüsse ab.
03.Warum sollte man verzinntes Kupfer anstelle von blankem Kupfer verwenden?
Durch die Verzinnung werden die Oxidationsbeständigkeit der Oberfläche und die Lötbarkeit verbessert, während die Leitfähigkeit auf Kupferbasis erhalten bleibt.
Muster oder Angebot anfordern
Bitte senden Sie uns den Kabeldurchmesserbereich, die geplante Abdeckung, den Frequenzbereich, die Erdungsmethode, die Umgebungsbedingungen, die Endlänge und die jährliche Abnahmemenge. MJ FLEX prüft die Schirmkonstruktion und empfiehlt Ihnen eine Muster- oder Angebotskonfiguration.
