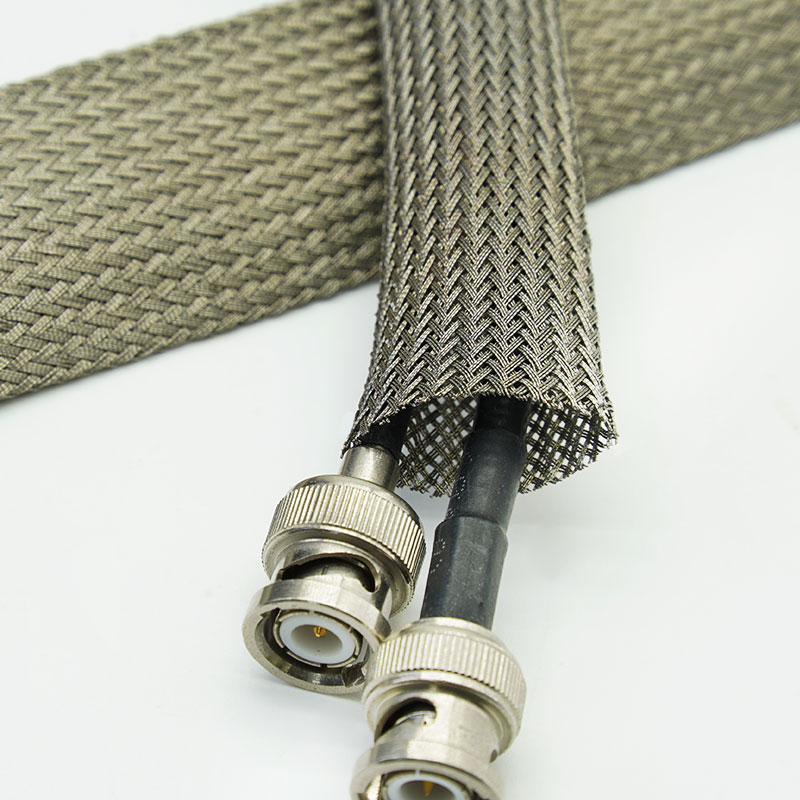

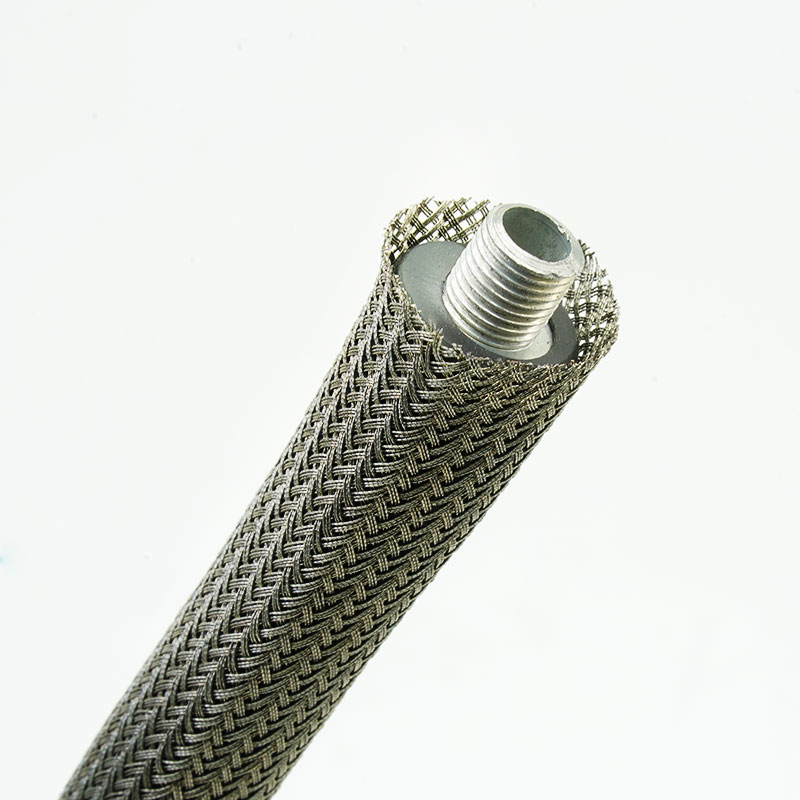

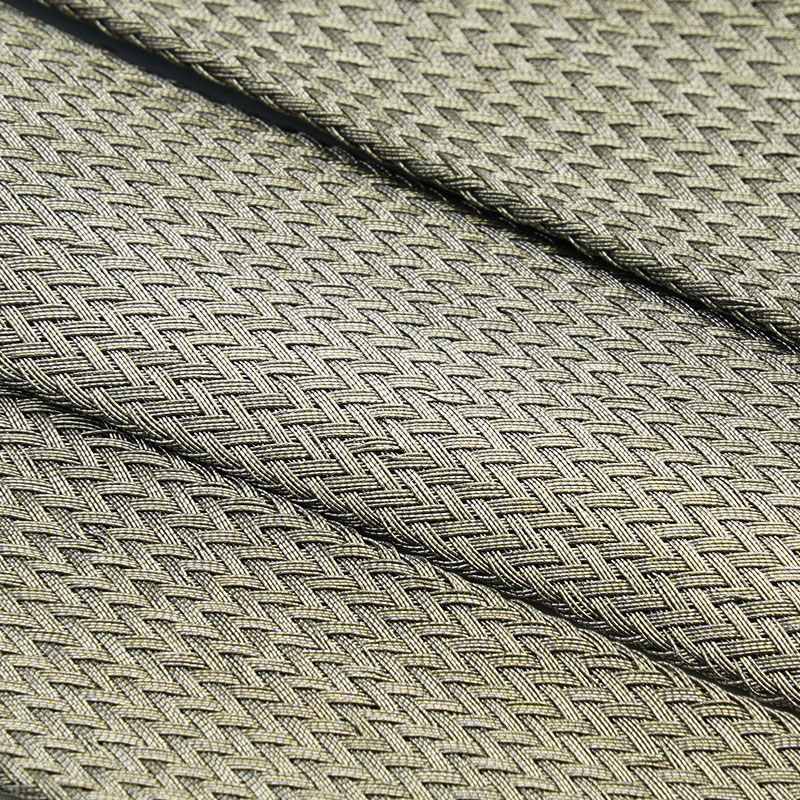

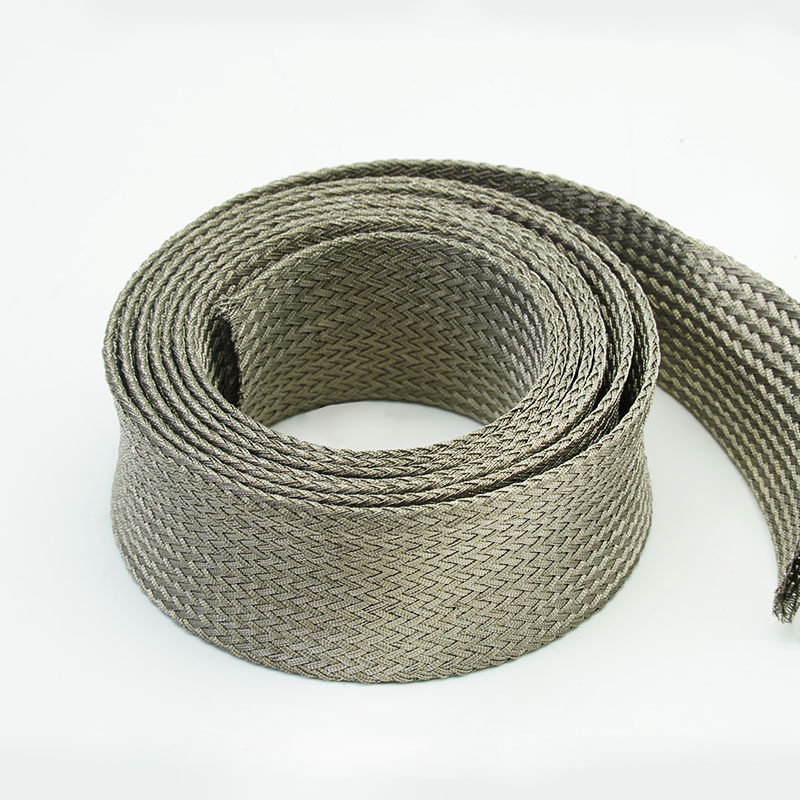

Warum sollte man sich für MBS-CFW Kupferfolien-Geflechtschläuche entscheiden?
• Gewicht und Größe der Abschirmung reduzieren
Leitfähige Filamente auf Folienbasis bilden ein leichtes Geflecht für kompakte elektronische Baugruppen und mobile Geräte.
• Schützen Sie empfindliche Signalleitungen
Die flexible Hülle sorgt für leitfähige Abdeckung ohne die Steifheit eines schweren Metalldrahtgeflechts.
• Weg durch beengte Räume
Die dehnbare Konstruktion passt sich Biegungen und sich ändernden Bündelprofilen in dicht gepackten Anlagen an.
• Unterstützung von EMV-Verbesserungen bei Nachrüstungen
Die Schutzhülle kann über zugängliche Kabelbaugruppen installiert und an ein geeignetes Erdungssystem angeschlossen werden.
1. Leitfähige Kupferfolienfäden
Bietet eine leichte metallische Abschirmstruktur.
2. Geflochtene Konstruktion mit geringem Volumen
Geeignet für Baugruppen, bei denen Gewicht und Platzbedarf begrenzt sind.
3. Dehnbarer Kabelanschluss
Geeignet für einen definierten Bereich von Kabel- und Kabelbaumdurchmessern.
4. Flexible Handhabung

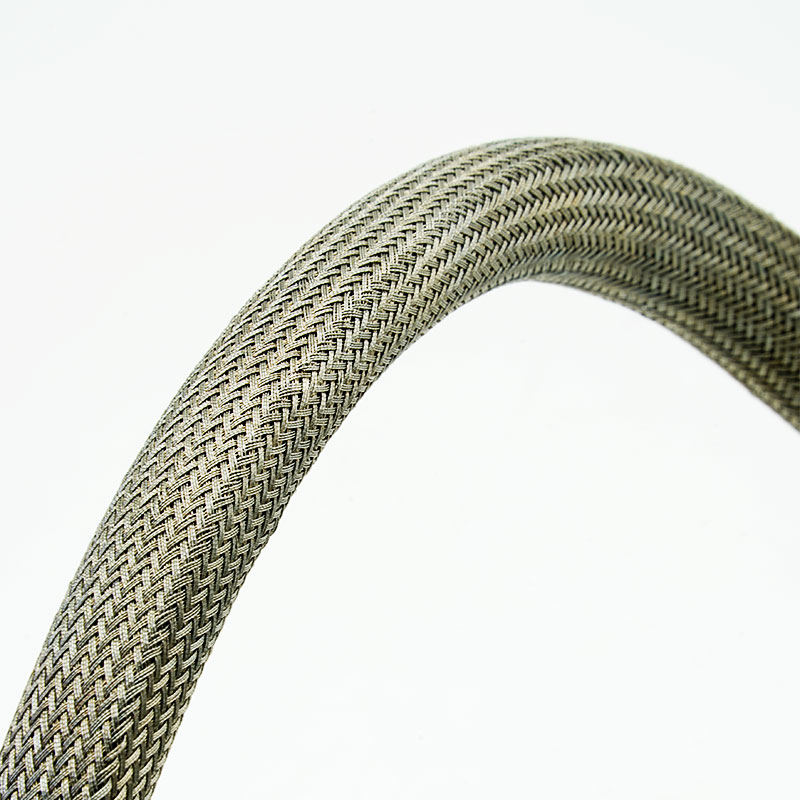

Folgt gekrümmten Routen und beweglichen oder wartungsfähigen Kabelgruppen.
5. Unterstützung für EMI- und RFI-Abschirmung
Hilft bei der Kontrolle von abgestrahlten Störungen, wenn es korrekt abgeschlossen wird.
6. Kabelbündelorganisation
Kombiniert mehrere Drähte unter einer leitfähigen Schutzschicht.
7. Anwendungsspezifische Anpassung
Durchmesser, Flechtdichte, Filamentkonstruktion, Länge und Verpackung können überprüft werden.
| Material | Verzinnte Kupferfolie & Nylon-Multifilament |
| Konstruktion | Dehnbares, leichtes Geflecht |
| Schutzabdeckung | Projektspezifische Flechtabdeckung |
| Standardaussehen | Metallischer Kupferton |
| Betriebstemperatur | -40℃~+125℃ |
| Entflammbarkeit | Selbstverlöschend |
| Schirmwirkung | ≥75 dB (30 MHz-3 GHz) gemäß GB/T 30142-2013. |
| Standardfarbe | verzinntes Kupfer |
| Konformitätsdokumentation | RoHS, REACH |
| Schneidwerkzeug | Schere |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
MBS-CFW-004-TC | 1/8 Zoll | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4 Zoll | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16 Zoll | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8 Zoll | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2 Zoll | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8 Zoll | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4 Zoll | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Hinweis: Der erweiterte Bereich beschreibt die geometrischen Möglichkeiten, nicht den bevorzugten Dauerbetriebspunkt. Die Wahl einer nahezu maximalen Ausdehnung vergrößert die Geflechtöffnungen, verringert die Flächenabdeckung und verkürzt die installierte Länge.
Typische Anwendungen
Elektronische Instrumente und Testgeräte
Schützt Niederspannungssignalkabel, bei denen zusätzliches Metallgewicht und Steifigkeit minimiert werden sollen.
Kommunikations- und Datenverbindungen
Fügt eine leitfähige Abdeckung um kompakte Signalbündel in beengten Gehäusen hinzu.
Robotik und Leichtbauautomatisierung
Schirmt bewegliche Steuerungs- und Rückkopplungsleitungen ab und erhält gleichzeitig die Kabelflexibilität.
Prototypen für Luft- und Raumfahrt sowie mobile Ausrüstung
Unterstützt die Entwicklung gewichtsbewusster Gurte vorbehaltlich einer projektspezifischen Material- und Konformitätsprüfung.
Medizinische und Laborgeräte
Hilft dabei, empfindliche Signalleitungen von nahegelegenen elektrischen Störquellen zu trennen; die Einhaltung der Vorschriften für die Endgeräte bleibt jedoch weiterhin erforderlich.
Beginnen Sie mit dem Kabeldurchmesserbereich, dem maximal zulässigen Gewicht und Volumen, der erforderlichen Flexibilität, dem Frequenzbereich und den angestrebten Eigenschaften der Kabelkonfektion. Prüfen Sie die installierte Geflechtabdeckung, die Erdungsmethode, die Schnittstelle zwischen Stecker und Gehäuse, die Anzahl der Biegezyklen und die Umwelteinflüsse. Kupferfoliengeflecht wird hauptsächlich aufgrund seines geringen Gewichts und seiner Flexibilität gewählt; Anwendungen, die einen hohen Erdungsstrom, einen sehr niedrigen Widerstand oder maximale mechanische Robustheit erfordern, eignen sich möglicherweise besser für MBS-TC.
Anpassungsmöglichkeiten
Größe und Abdeckung – Geflechtdurchmesser und -dichte sind auf das installierte Kabelbündel abgestimmt
Filamentaufbau – Es kann der Folienfilamenttyp und die Stützgarnstruktur beurteilt werden.
Zuschnitte und Baugruppen – Projektlängen und ausgewählte Anschlussvorbereitungen sind nach Vereinbarung erhältlich.
Kennzeichnung und Verpackung – Etiketten, Rollen, Beutel, Sets und Eigenmarkenverpackungen können individuell gestaltet werden.
Für die bestätigte Konstruktion können RoHS-, REACH- oder andere Materialdokumentationen verfügbar sein. Schirmdämpfung und -widerstand dürfen nur anhand einer vereinbarten Methode und einer Musterkonfiguration angegeben werden. Das Produkt selbst zertifiziert die Kabelkonfektion nicht für EMV-, Luft- und Raumfahrt-, Medizin- oder andere regulierte Anwendungen. Die Kompatibilität mit Löten, Crimpen und Umwelteinflüssen muss bestätigt werden.
Überprüfung der leitfähigen Filamente – Identität, Aussehen und Zustand der Folienfilamente bei Ankunft werden geprüft.
Qualitätskontrolle des Geflechts – Es werden Deckkraft, Ausdehnung, gebrochene Filamente und Oberflächenbeschaffenheit geprüft.
Gewicht- und Maßprüfung – Die Nenngröße, Länge und vereinbarten Massenparameter werden überprüft.
Funktionsfreigabeprüfung – Durchgängigkeits- oder Widerstandsprüfungen können zusammen mit der abschließenden Etikett- und Verpackungsprüfung spezifiziert werden.
01. Worin unterscheidet sich Kupferfoliengeflecht von verzinntem Kupferdrahtgeflecht?
Kupferfolienkonstruktionen sind im Allgemeinen leichter und flexibler; verzinntes Kupferdrahtgeflecht wird üblicherweise für robuste Verbindungen, Anschlüsse und höhere Strompfade bevorzugt.
02. Kann diese Hülse direkt verlötet werden?
Dies hängt von der Folien-Faser-Konstruktion und der Beschichtung ab. Bitte klären Sie vor der Auswahl den vorgesehenen Veredelungsprozess.
03.Wird die Abschirmwirkung durch die Erweiterung verringert?
Ja. Wenn sich ein Geflecht über einen größeren Durchmesser ausdehnt, können sich sein Abdeckungswinkel und seine optische Abdeckung verändern.
Muster oder Angebot anfordern
Bitte senden Sie uns den Kabeldurchmesserbereich, die geplante Abdeckung, den Frequenzbereich, die Erdungsmethode, die Umgebungsbedingungen, die Endlänge und die jährliche Abnahmemenge. MJ FLEX prüft die Schirmkonstruktion und empfiehlt Ihnen eine Muster- oder Angebotskonfiguration.
