Warum sollte man sich für die selbstschließende Schirmhülle MBS-CFW-S entscheiden?

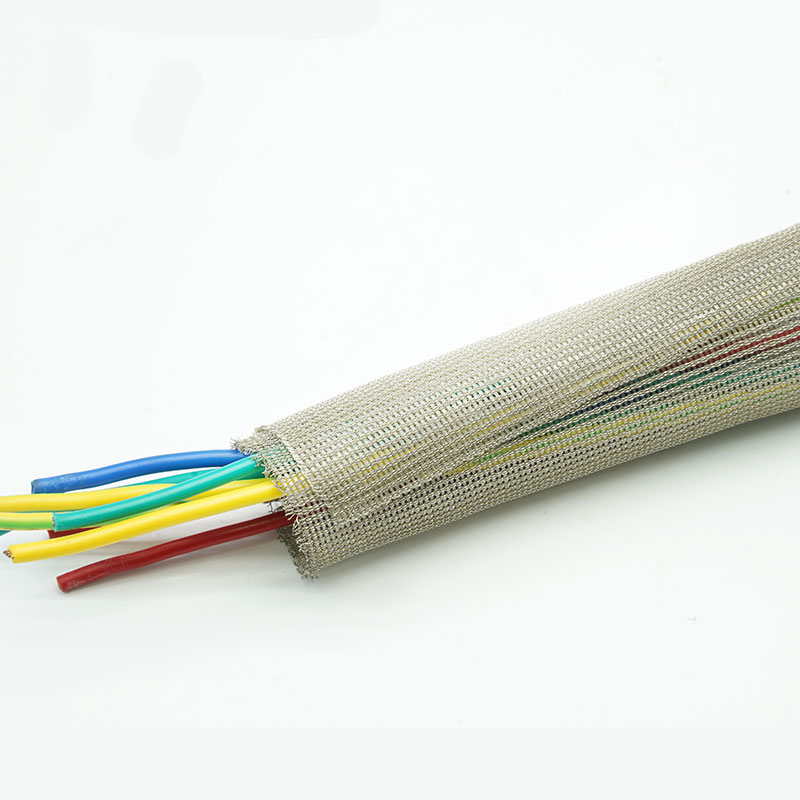

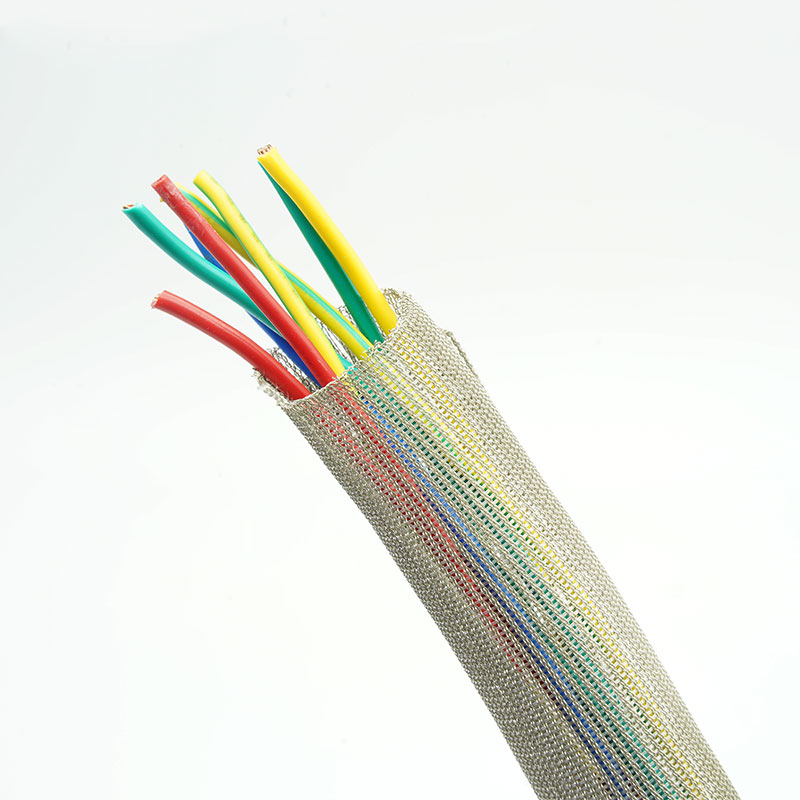

• Fertige Kabelbäume mit Abschirmung versehen
Die geteilte Konstruktion ermöglicht die Installation um angeschlossene Kabel, Abzweigungen und Steckverbinder herum.
• Reduzierung von zusätzlichem Gewicht und Volumen
Kupferfolienfäden bilden ein leichtes, leitfähiges Geflecht für kompakte Baugruppen.
• Die Verkabelung muss zugänglich bleiben.
Die selbstschließende Überlappung kann zur Inspektion, zum Hinzufügen von Kabeln und zur Reparatur lokal geöffnet werden.
• Flexible Routenführung beibehalten
Das Geflecht folgt gekrümmten Bahnen und unregelmäßigen Bündeln ohne starre Metallrohre.
1. Leitfähige Kupferfolienfäden
Bildet eine leichte Abschirmschicht um Kabelbündel.

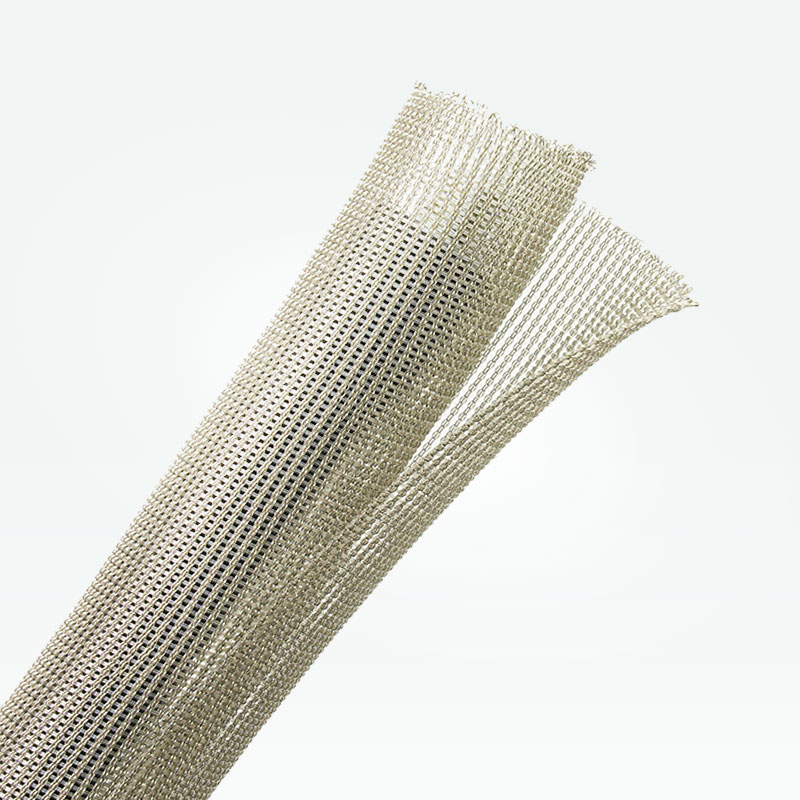

2. Selbstschließende Split-Klimaanlage
Unterstützt die seitliche Montage und die automatische Rundumabdeckung.

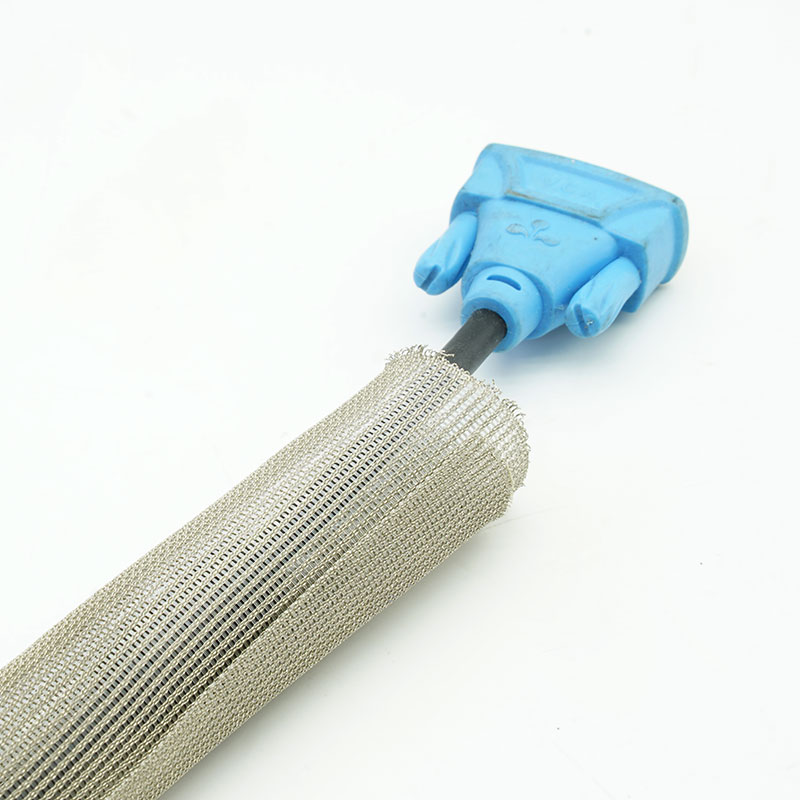

3. Nachrüstfreundliches Design
Passt ohne Ausbau der Stecker an vorhandene Kabelbäume.

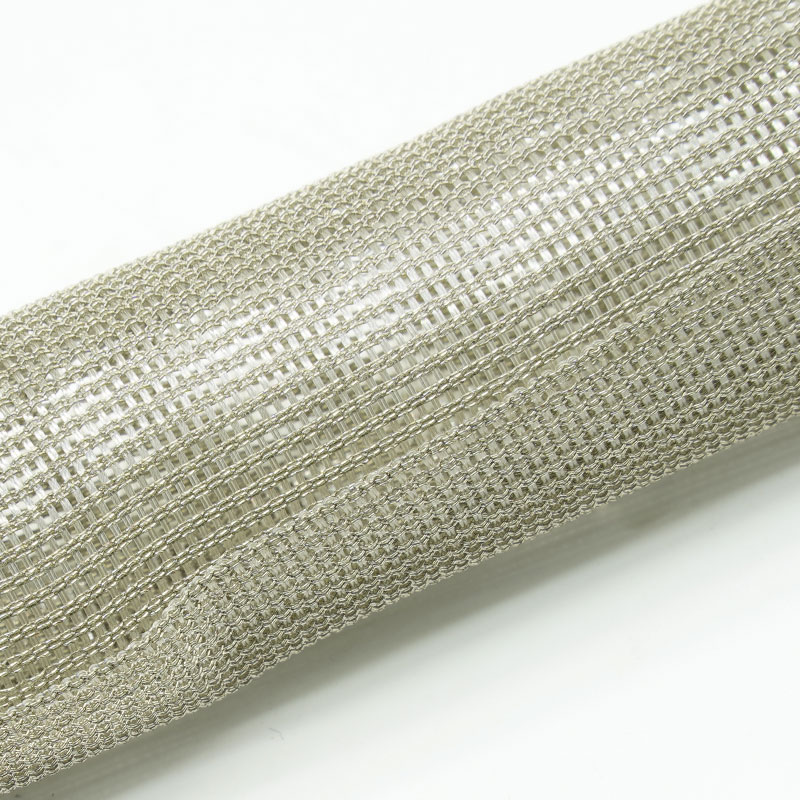

4. Flexible Flechtstruktur
Passt sich Biegungen und moderaten Bündeldurchmesserschwankungen an.
5. Unterstützung für EMI- und RFI-Abschirmung
Hilft bei der Kontrolle von abgestrahlten Störungen, wenn die Erdung und der Anschluss korrekt sind.
6. Zugängliche Abzweigpunkte
Ermöglicht lokale Öffnungen für Kabelausgänge und Wartungsarbeiten.
7. Individuelle Flechtkonfigurationen
Größe, Abdeckung, Überlappung, Länge und Verpackung können für OEM-Projekte überprüft werden.
| Material | Verzinnte Kupferfolie & Nylon-Multifilament |
| Konstruktion | Selbstschließender geteilter Zopf |
| Schutzabdeckung | Projektspezifische Abdeckung |
| Standardaussehen | Metallischer Kupferton |
| Überlappen | ≥35% |
| Betriebstemperatur | -40℃~+125℃ |
| Entflammbarkeit | Selbstverlöschend |
| Schirmwirkung | ≥75 dB (30 MHz-3 GHz) gemäß GB/T 30142-2013. |
| Standardfarbe | verzinntes Kupfer |
| Konformitätsdokumentation | RoHS, REACH |
| Schneidwerkzeug | Schere |
| Lieferformat | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | ID (mm) | OD (mm) | Ausbreitungsbreite (mm) | Verpackung Länge (m/Spule) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Typische Anwendungen
Elektronische Instrumente
Schützt die Verkabelung für schwache Signale, bei denen zusätzliches Gewicht und Steifigkeit der Abschirmung minimiert werden sollen.
Robotik und Automatisierung
Verlegt Rückkopplungs- und Steuerkabel in der Nähe von Motoren und Antrieben und erhält dabei den Wartungszugang aufrecht.
Kommunikationsausrüstung
Fügt eine leitfähige Abdeckung um kompakte Daten- und Signalbündel in beengten Gehäusen hinzu.
Fahrzeugelektroniksysteme
Nachrüstung von Abschirmungen um Hilfs- und Kommunikationskabelbäume in der Nähe von elektrischen Störquellen.
Medizinische und Laborgeräte
Hilft dabei, empfindliche Signalkabel von nahen Störungen zu trennen; die EMV-Prüfung der Endgeräte bleibt jedoch weiterhin erforderlich.
Geben Sie den minimalen und maximalen Bündeldurchmesser, die erforderliche Überlappung, den Zielfrequenzbereich und die vorgesehene Erdungsmethode an. Berücksichtigen Sie außerdem Biegeradius, Biegezyklen, Abzweigungen, Steckverbinder und Umwelteinflüsse. Kupferfoliengeflecht wird hauptsächlich aufgrund seines geringen Gewichts und seiner Flexibilität gewählt; Anwendungen, die einen robusten Erdungspfad, einen geringeren Widerstand oder eine höhere Strombelastbarkeit erfordern, sollten anhand von MBS-TC-S bewertet werden.
Anpassungsmöglichkeiten
Nominale Größe und Überlappung - Abgestimmt auf die tatsächliche Bündelreichweite und das Abdeckungsziel.
Geflechtdichte und Filamentkonstruktion – angepasst an Flexibilität, Gewicht und Abschirmungsprioritäten.
Schnittlängen und Astvorbereitung - Projektspezifische Zuschnitte sind nach Prüfung der Zeichnung erhältlich.
Kennzeichnung und Verpackung – Etiketten, Rollen, Sets und OEM-Verpackungen sind nach Vereinbarung erhältlich.
Für die bestätigte Konstruktion sind möglicherweise RoHS- und REACH-Dokumente verfügbar. Schirmdämpfung, Widerstand, Temperaturbeständigkeit und Biegefestigkeit dürfen nur anhand einer vereinbarten Prüfmethode und einer Musterkonfiguration angegeben werden. Die endgültige EMV-Konformität hängt von der kompletten Kabelkonfektion ab, einschließlich Überlappung, Verbindungen, Erdung und Anschlüssen.
Filamentidentitätsprüfung – Die Konstruktion des Kupferfolienfilaments und sein Eingangszustand werden überprüft.
Prüfung von Flechtung und Überlappung – Es werden die Gleichmäßigkeit der Abdeckung, gebrochene Filamente und das Selbstschließverhalten überwacht.
Maßprüfung – Nennmaß, Überlappung und Endlänge werden geprüft.
Funktionsfreigabe – Durchgängigkeits- oder Widerstandsprüfungen können mit der endgültigen Etikett- und Verpackungsprüfung vereinbart werden.
01. Kann es auch nach der Montage der Steckverbinder installiert werden?
Ja. Die geteilte Konstruktion umschließt den vorhandenen Kabelbaum von der Seite.
02. Beeinträchtigt die Überlappung die Abschirmleistung?
Ja. Unzureichende oder ungleichmäßige Überlappung kann zu Abschirmungslücken führen, insbesondere an Biegungen und Abzweigungen.
03.Kann es als Erdungsband verwendet werden?
Es handelt sich in erster Linie um eine leichte Abschirmung; verwenden Sie eine Konstruktion aus verzinntem Kupfer, wenn eine robuste Erdung oder ein stabiler Strompfad erforderlich ist.
Muster oder Angebot anfordern
Bitte senden Sie uns den Kabeldurchmesserbereich, den Zielfrequenzbereich, die Erdungsmethode, die Installationsumgebung, die fertige Länge und die gewünschte Menge. MJ FLEX prüft die Konstruktion und empfiehlt Ihnen ein passendes Muster oder ein Angebot.
