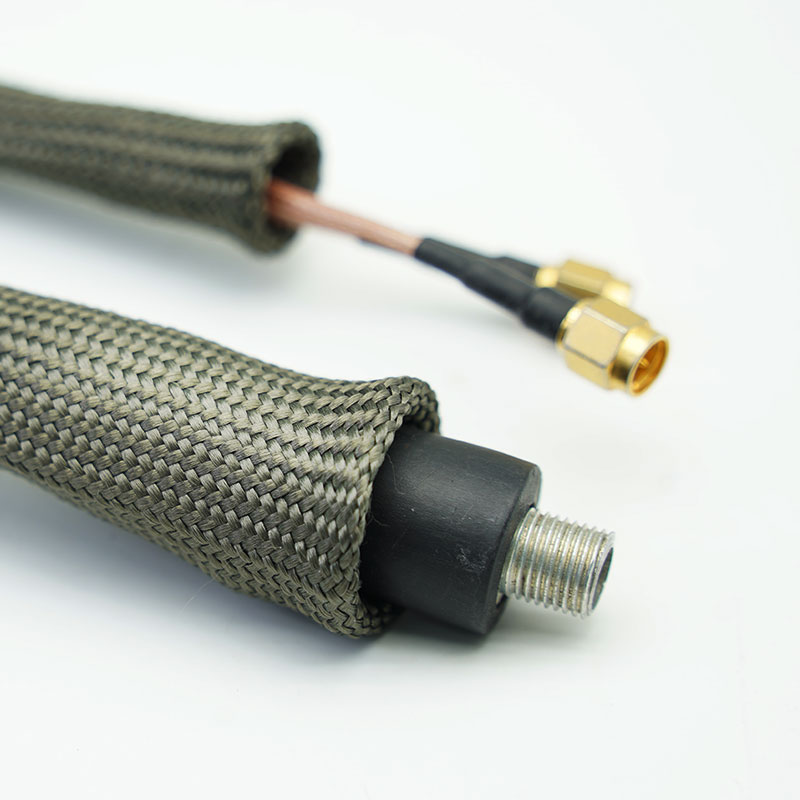

• Kabel in der Nähe von Hitze- und Flammengefahren schützen.
Meta-Aramidfasern sind für ihre Wärmeleistung nicht ausschließlich auf eine Oberflächenbeschichtung angewiesen.
•Unterstützung der Zuverlässigkeit elektrischer Geräte
Das nichtleitende Textilgewebe sorgt für eine Trennung um Kabel und Bauteile herum.
• Reduzierung von Schmelz- und Tropfproblemen
Aramidfasern verhalten sich unter Hitzeeinwirkung anders als herkömmliche schmelzverarbeitbare Thermoplaste.
•Weiche und flexible Routenführung beibehalten
Das Textilgeflecht folgt den Biegungen des Gurtes und den Konturen der Ausrüstung.

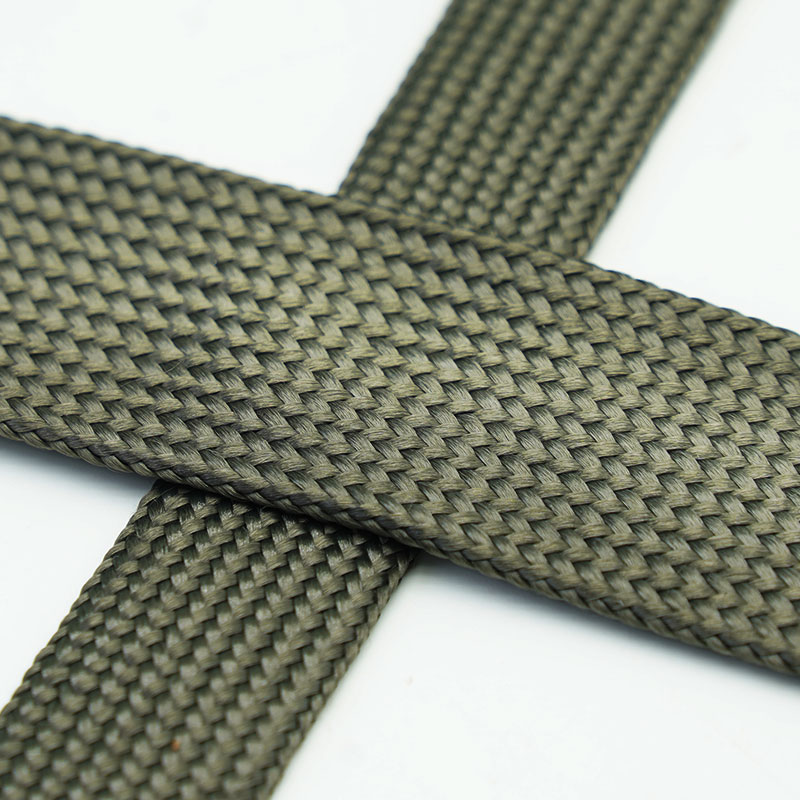

1. Meta-Aramidfaser-Konstruktion
Bietet inhärente thermische und flammhemmende Eigenschaften.

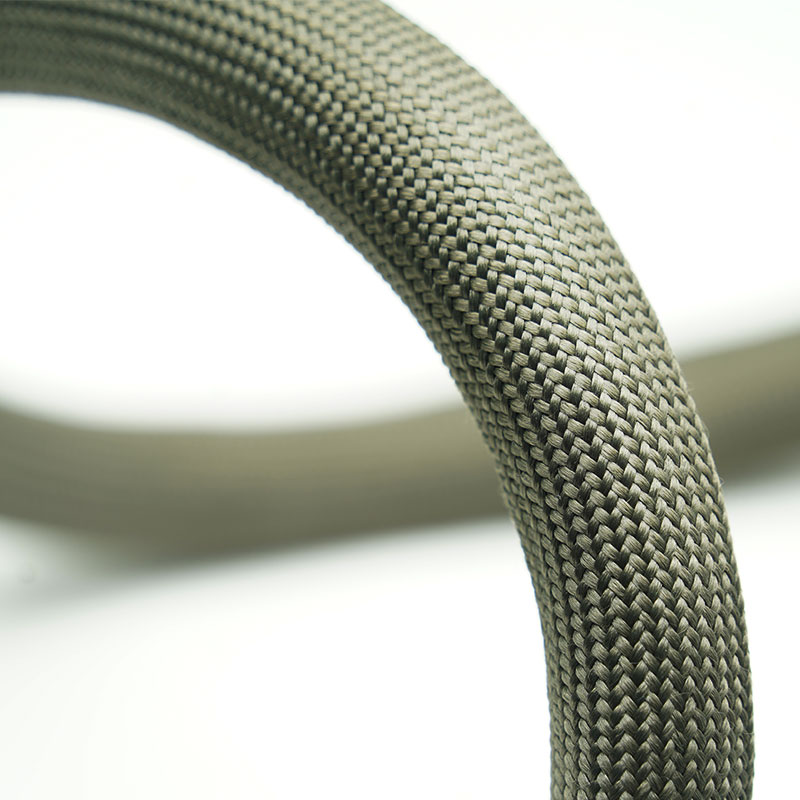

2. Flexibles Textilgeflecht
Passt sich gekrümmten Kabeltrassen an.
3. Elektrische Isolationsunterstützung
Nichtmetallisches Garn trennt die Drähte von nahegelegenen Strukturen.
4. Abriebschutz
Hilft dabei, den Verschleiß der Jacke durch Berührung zu reduzieren.
5. Geringer Gewichtsschutz
Schützt Kabelbäume ohne starre Schutzrohre.
6. Verträglichkeit mit Ölen und Flüssigkeiten
Nach Prüfung für viele Geräteumgebungen geeignet.
7. Individuelle Hüllenoptionen
Größe, Dichte, Farbe, Länge und Verpackung können bewertet werden.
| Material | Meta-Aramidfaser |
| Konstruktion | Textilgeflochtener Ärmel |
| Betriebstemperatur | -196 °C bis +350 °C |
| Schmelzpunkt | Nicht schmelzen |
| Standardfarbe | Armeegrün |
| Schneidwerkzeug | Industrieschere |

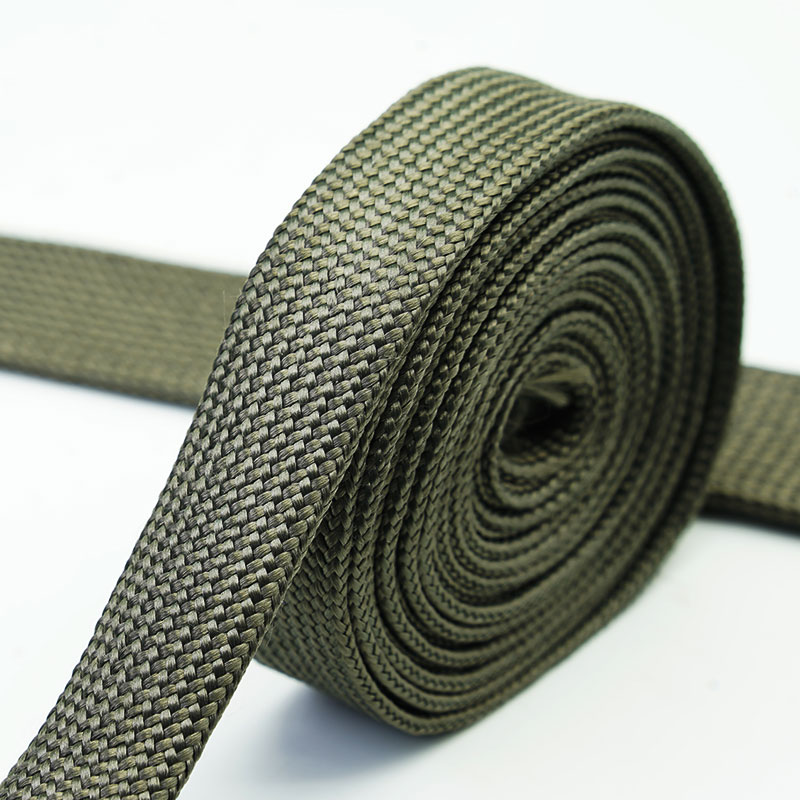

| Liefern | Rollen oder zugeschnittene Längen |
Spezifikationen
Teilenummer | Flache Breite (B) | Erweiterter Messbereich (mm) | Verpackung Länge (m/Spule) |
Zoll | mm | Mini) | Max.(O) |
BRS-NM-003-AG | 1/8 Zoll | 3 | 1 | 4 | 500 |
BRS-NM-006-AG | 1/4 Zoll | 6 | 5 | 8 | 500 |
BRS-NM-008-AG | 5/16 Zoll | 8 | 6 | 10 | 350 |
BRS-NM-010-AG | 3/8 Zoll | 10 | 7 | 13 | 350 |
BRS-NM-012-AG | 1/2 Zoll | 12 | 8 | 16 | 300 |
BRS-NM-015-AG | 5/8 Zoll | 15 | 10 | 20 | 250 |
BRS-NM-020AG | 3/4 Zoll | 20 | 14 | 26 | 200 |
| 1” | 25 | 18 | 33 | 200 |
| 1-1/4" | 30 | 20 | 39 | 150 |
| 1-1/2" | 40 | 30 | 52 | 150 |
| BRS-NM-050-AG | 2" | 50 | 40 | 65 | 150 |
Typische Anwendungen
Motoren, Generatoren und Transformatoren
Schützt Zuleitungen in der Nähe von Wicklungen und heißen elektrischen Bauteilen.
Luft- und Raumfahrtkabelbäume
Bietet eine leichte, hitzebeständige Kabelorganisation.
Schienen- und Fahrzeugausrüstung
Schützt die Verkabelung in der Nähe von heißen Bereichen, die den Brandschutzbestimmungen des Projekts unterliegen.
Industrieöfen und Heizgeräte
Deckt Sensor- und Steuerleitungen im Bereich erhöhter Temperaturen ab.
Notfall- und Sicherheitsausrüstung
Unterstützt den Kabelschutz dort, wo eine inhärente Flammwidrigkeit von Vorteil ist.
Geben Sie die Normen für Dauer- und Spitzentemperatur, Flammen- und Rauchentwicklung, Spannungsumgebung, Abriebfestigkeit, Flüssigkeitsbeständigkeit, Bewegungsbeständigkeit und erforderliche Zulassungen an. Verwenden Sie keine Daten zur Papierisolierung oder allgemeine Nomex-Daten direkt für geflochtene Schläuche; prüfen Sie die Garnqualität und die Ausführung.
Durchmesser und Abdeckung - abgestimmt auf das installierte Bündel.
Garn- und Flechtdichte – ausgewählt für Flexibilität und Schutz.
Zugeschnittene Längen und Enden - Vorbereitete Stücke mit vereinbarter Ausfransungsbegrenzung.
Rückverfolgbare Verpackung – Chargen-, Projekt- und Eigenmarken erhältlich.
Nomex ist eine eingetragene Marke; verwenden Sie den Namen nur für verifizierte Markenfasern. Andernfalls verwenden Sie geflochtene Schläuche aus Meta-Aramid. Angaben zu UL 94, Luft- und Raumfahrt, Bahntechnik, Rauch-/Toxizitäts- und Temperaturbeständigkeit sind bauspezifisch und erfordern entsprechende Prüfberichte.
Faserqualitätskontrolle – Die Identität des Meta-Aramid-Garns wird überprüft.
Flechtqualität – Deckkraft, Garnbeschädigung und Verunreinigungen werden geprüft.
Maßprüfung – Größe, Passform und Länge werden bestätigt.
Dokumentierte Freigabe – Labels, Rückverfolgbarkeit und angeforderte Dateien stimmen überein.
01. Ist Nomex dasselbe wie Kevlar?
Nein. Nomex ist ein Meta-Aramid, das auf Hitzebeständigkeit und Flammfestigkeit ausgelegt ist; Kevlar ist ein Para-Aramid, das auf Festigkeit und Schnittfestigkeit ausgelegt ist.
02. Schmilzt es wie PET?
Meta-Aramid verhält sich nicht wie herkömmliches schmelzverarbeitbares Polyester, aber das genaue Wärmeverhalten muss noch bestätigt werden.
03. Ist jede Nomex-Hülle UL 94 V-0-konform?
Nein. Für eine Bewertung sind Prüfnachweise für die exakte, fertige Konstruktion erforderlich.
Muster oder Angebot anfordern
Bitte senden Sie uns die Bündelgröße, die Einsatzumgebung, die geforderte Leistung, die Schnittlänge, die Menge und die erforderlichen Dokumente. MJ FLEX empfiehlt Ihnen eine passende Konstruktion und erstellt Ihnen ein Muster oder ein Angebot.
