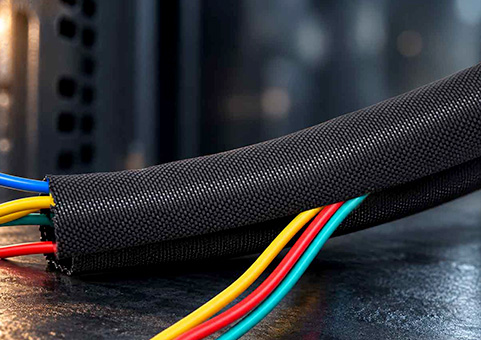

Warum werden bei selbstschließenden Schutzschläuchen nach der Installation Drähte freigelegt?

 Kurze Antwort: Selbstschließende Kabelschutzschläuche können Drähte freilegen, wenn das Kabelbündel zu groß für den gewählten Schlauch ist, die Umhüllung an einer Biegung nicht mehr überlappt oder der Schlauch während der Installation verdreht oder gezogen wird. Zunächst sollte festgestellt werden, wo die Drähte sichtbar sind: durch die Längsöffnung oder durch das Material selbst. Dies sind unterschiedliche Probleme, die unterschiedliche Lösungen erfordern.Selbstschließende Kabelschutzschläuche sind so konzipiert, dass sie um einen fertig montierten Kabelbaum gewickelt werden. Ihre Kanten überlappen sich und rollen sich nach der Installation wieder ein. Das Ausmaß der Überlappung am fertigen Kabelbaum hängt von der Schlauchkonstruktion, dem Bündeldurchmesser und den Verlegungsbedingungen ab.  Drähte an der Längsöffnung sichtbarSind Drähte entlang der Öffnung des Schutzschlauchs sichtbar, prüfen Sie zunächst den Durchmesser des verlegten Kabelbündels. Je größer das Kabelbündel, desto weiter muss sich der Schutzschlauch öffnen, um es zu umschließen. Dadurch verringert sich die verbleibende Überlappung. Ein Schutzschlauch, der sich an einem geraden Abschnitt sauber schließt, kann sich an einem Verbinder, einer abgeklebten Stelle oder einer Abzweigung öffnen, wo das Kabelbündel dicker ist.Biegungen können die Passform ebenfalls verändern. Die Außenseite einer Biegung muss einen längeren Weg zurücklegen als die Innenseite, wodurch die Hülsenkanten auseinandergezogen werden können. Eine enge Biegung direkt nach einer Klemme oder einem Kabelbinder ist ein häufiger Prüfpunkt.Prüfen Sie abschließend auf Verdrehungen oder Längsspannungen. Wenn die Hülse um das Gurtzeug verdreht oder zwischen den Befestigungspunkten gedehnt ist, verläuft ihre Öffnung möglicherweise nicht mehr entspannt und geradlinig.  Durch das Ummantelungsmaterial sichtbare DrähteWenn sich die Kanten noch überlappen, man aber die Drähte durch die Oberfläche hindurch sehen kann, liegt das Problem möglicherweise eher an der Materialabdeckung als am Verschluss.Offen geflochtene Konstruktionen können die darunterliegende Kabelstruktur stärker durchscheinen lassen, insbesondere wenn sie im oberen Bereich ihres Arbeitsdurchmesserbereichs eingesetzt werden. Auch der Farbkontrast spielt eine Rolle: Helle Drähte sind unter einem schwarzen Schutzmantel besser zu erkennen als dunkle.Erwägen Sie gegebenenfalls ein dichteres Geflecht oder eine gewebte, selbstschließende Hülle.  Wie Sie die Ursache an Ihrem Geschirr findenUntersuchen Sie einen kurzen Installationsabschnitt und beantworten Sie folgende Fragen:Was Sie sehenWas Sie zuerst überprüfen solltenEine durchgehende Lücke entlang der TrennlinieBündeldurchmesser und verbleibende KantenüberlappungNur an den Kurven ein SpaltBiegeradius und Hülsenbewegung um die KurveEine Lücke neben einem Kabelbinder oder einer KlemmeBindeposition, Kompression und lokale BündelformEine Lücke in der Nähe eines Verbindungsstücks oder einer AbzweigungMaximaler Durchmesser an dieser StelleDie Kanten überlappen sich, aber die Drähte scheinen durch.Geflecht- oder Stoffabdeckung am installierten DurchmesserDie Öffnung ändert ihre Position entlang des Gurtes.Hülsenverdrehung oder -spannung während der MontageMehrere Faktoren können gleichzeitig auftreten. Beispielsweise kann eine Schutzhülle im geraden Abschnitt passen, sich aber dort öffnen, wo ein fester Kabelbinder eine abrupte Änderung der Bündelform verursacht.  Wie man die Abdeckung verbessert01 / Bestätigen Sie den gesamten BündeldurchmesserbereichMessen Sie sowohl den kleinsten als auch den größten Abschnitt, nachdem Klebeband, Äste und andere Komponenten angebracht wurden. Vergleichen Sie diese Maße mit dem empfohlenen Arbeitsbereich der jeweiligen Hülse.02 / Passen Sie ein Muster an die tatsächliche Routenführung an.Testen Sie die Schutzhülle an geraden Abschnitten, Biegungen, Klemmen und Ästen. Prüfen Sie, ob die Öffnung auch dann noch abgedeckt ist, wenn das Gurtzeug in seine endgültige Position gebracht wird.03 / Montage ohne Verdrehen oder übermäßige SpannungLassen Sie die Hülle sich natürlich um das Bündel legen. Überprüfen Sie die Position der Teilung, bevor Sie den Gurt befestigen.04 / Befestigungspunkte überprüfenEin straff gespannter Kabelbinder, der über die Spaltstelle verläuft, kann die Hülse lokal verformen. Passen Sie seine Position oder Spannung entsprechend der Konstruktion des Kabelbaums an.05 / Wählen Sie die Konstruktion für das gewünschte Erscheinungsbild.Falls die Anwendung eine weniger sichtbare Verkabelung erfordert, geben Sie dies bitte bei der Musteranforderung an. Vergleichen Sie die Abdeckung des installierten Kabelbaums, nicht nur anhand der nominalen Mantelgröße.  Welche Informationen helfen einem Lieferanten, eine Lösung zu empfehlen?Senden Sie Fotos, die das gesamte Geschirr und Nahaufnahmen des freiliegenden Bereichs zeigen, zusammen mit:Die Hülsenteilenummer und die NenngrößeMinimale und maximale fertige BündeldurchmesserDer Durchmesser an der freiliegenden StelleOb die Exposition an einer geraden Strecke, einer Kurve, einem Abzweig oder einem Befestigungspunkt erfolgtBiegeradius oder ein Foto der endgültigen FräsungOb die Drähte durch das Material oder durch die Längsöffnung sichtbar sindSenden Sie nach Möglichkeit sowohl ein kurzes Muster der aktuellen Manschette als auch ein Teilstück des Gurtes. Ein praktischer Passformtest ist die direkteste Methode, um Überlappung und Abdeckung zu beurteilen.  Häufig gestellte FragenBedeutet eine sichtbare Verkabelung, dass die selbstschließende Hülse defekt ist?Nicht unbedingt. Prüfen Sie, ob die Drähte durch das Material oder durch eine Lücke an der Trennstelle sichtbar sind. Ersteres kann mit der Materialabdeckung zusammenhängen, Letzteres mit Größe, Verlegung oder Installation. Falls identische Kabelbäume unterschiedliche Ergebnisse zeigen, vergleichen Sie auch die Kabelschutzhüllen und die Installationsbedingungen.Löst die Wahl einer größeren Ärmellänge das Problem immer?Nein. Eine größere Größe mag an der breitesten Stelle besser passen, sitzt aber an schmaleren Stellen locker. Prüfen Sie den gesamten Durchmesserbereich des Bündels und testen Sie beide Bereiche.Warum schließt sich die Hülse auf geraden Strecken, öffnet sich aber in Kurven?Durch eine Biegung verändert sich der Sitz der Schutzhülle um den Gurt, insbesondere an der Außenseite. Testen Sie die ausgewählte Schutzhülle im tatsächlichen Biegeradius und in der endgültigen Einbauposition des Gurtes.Kann ein Kabelbinder dazu führen, dass die Isolierung die Drähte freilegt?Ja. Ein Kabelbinder kann den Gurt zusammendrücken oder die Hülse in der Nähe der Öffnung verformen. Überprüfen Sie die Position und Spannung des Kabelbinders, insbesondere wenn die Lücke nur neben einem Befestigungspunkt auftritt.Benötigen Sie Hilfe bei der Diagnose freiliegender Drähte? Bitte senden Sie MJ FLEX Fotos des installierten Kabelbaums, des Bündeldurchmessers an der betroffenen Stelle und Ihrer aktuellen Hülsen-Teilenummer. Wir prüfen dann die Passform und schlagen Ihnen eine Musterkonstruktion für Testzwecke vor.
